Серия GN 240.1

GN 240.1

Муфты для быстрой сборки

с компенсацией радиального смещения

Муфты для быстрой сборки

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 240.1 — Муфты для быстрой сборки

Схемы

Схема GN 240.1

GN 240.1

Таблица моделей — Муфты для быстрой сборки

Артикул
В корзину
GN 240.1-M6-A M6 42 0.6 5.5 - 7 14 28 30.5 11 11 14 10 0.6 2.5 73
GN 240.1-M8-A M8 48 0.7 6.5 - 8 16 32 35.5 13 13.5 17 13 0.7 4.5 116
GN 240.1-M10-A M10 50 0.7 6.5 - 9 17 34 43 16 16 20 17 0.7 6.5 173
GN 240.1-M10x1,25-A M10x1.25 50 0.7 6.5 - 9 17 34 43 16 16 20 17 0.7 6.5 174
GN 240.1-M12-A M12 55 0.8 6.5 - 10 19 38 53 20.5 21 25 19 0.8 10 261
GN 240.1-M12x1,25-A M12x1.25 55 0.8 6.5 - 10 19 38 53 20.5 21 25 19 0.8 10 262
GN 240.1-M16-A M16 65 1 9 - 12.5 22.5 45 64 23 25 30 24 1 18 431
GN 240.1-M16x1,5-A M16x1.5 65 1 9 - 12.5 22.5 45 64 23 25 30 24 1 18 433
GN 240.1-M20-A M20 80 1 11 - 17 28 56 74 26 29 35 30 1 30 815
GN 240.1-M20x1,5-A M20x1.5 80 1 11 - 17 28 56 74 26 29 35 30 1 30 815
GN 240.1-M6-B M6 42 0.6 5.5 11 7 14 28 30.5 11 11 - 10 0.6 2.5 76
GN 240.1-M8-B M8 48 0.7 6.5 14.5 8 16 32 35.5 13 13.5 - 13 0.7 4.5 122
GN 240.1-M10-B M10 50 0.7 6.5 19 9 17 34 43 16 15 - 17 0.7 6.5 184
GN 240.1-M10x1,25-B M10x1.25 50 0.7 6.5 19 9 17 34 43 16 15 - 17 0.7 6.5 184
GN 240.1-M12-B M12 55 0.8 6.5 21 10 19 38 53 20.5 17.5 - 19 0.8 10 276
GN 240.1-M12x1,25-B M12x1.25 55 0.8 6.5 21 10 19 38 53 20.5 17.5 - 19 0.8 10 276
GN 240.1-M16-B M16 65 1 9 27 12.5 22.5 45 64 23 22 - 24 1 18 449
GN 240.1-M16x1,5-B M16x1.5 65 1 9 27 12.5 22.5 45 64 23 22 - 24 1 18 449
GN 240.1-M20-B M20 80 1 11 34 17 28 56 74 26 25 - 30 1 30 845
GN 240.1-M20x1,5-B M20x1.5 80 1 11 34 17 28 56 74 26 25 - 30 1 30 840
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип A: с наружной резьбой
  • Тип B: с внутренней резьбой

Сталь

  • закалённый
  • фосфатированный

Информация

Муфты для быстрой сборки GN 240.1 были разработаны с целью компенсации смещения радиального вала (х). Стандартное применение – это осевая нагрузка на поршневой шток цилиндра, работающего с любым типом крепежа или системы.

Муфта не предназначена для передачи крутящего момента.

Вопрос о продукции

Спросите о серии GN 240.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 1050-A — Быстрозажимные соединения

GN 1050-A

Быстрозажимные соединения

Корпус: алюминий

С резьбовым стержнем
GN 1050-I — Быстрозажимные соединения

GN 1050-I

Быстрозажимные соединения

Корпус: алюминий

С внутренней резьбой
GN 1050.1 — Шпильки

GN 1050.1

Шпильки

для быстрозажимных соединений GN 1050 и фланцев GN 1050.2

Шпильки
GN 1050.2-F — Фланцы

GN 1050.2-F

Фланцы

для быстрозажимных соединений GN 1050 и шпилек GN 1050.1

неподвижная опорная часть
GN 1050.2-L — Фланцы

GN 1050.2-L

Фланцы

для быстрозажимных соединений GN 1050 и шпилек GN 1050.1

Плавающий подшипник
GN 240 — Муфты для быстрой сборки

GN 240

Муфты для быстрой сборки

с компенсацией радиального смещения

Муфты для быстрой сборки
GN 240.2 — Муфты для быстрой сборки

GN 240.2

Муфты для быстрой сборки

с компенсацией углового и радиального смещения

Муфты для быстрой сборки

Артикул модели

GN 240.1 — Муфты для быстрой сборки

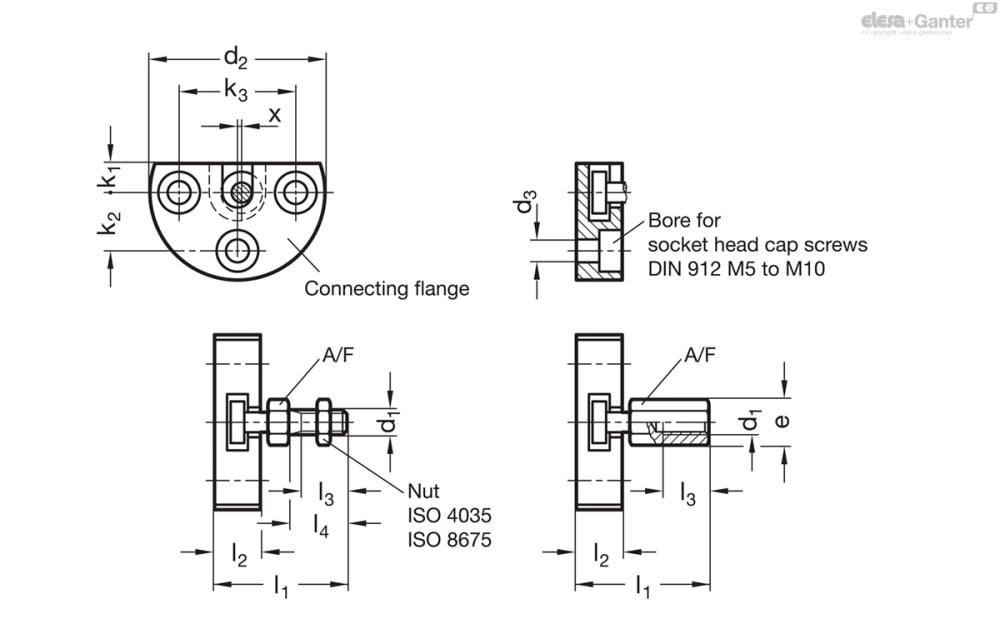

Чертёж GN 240.1
