Муфты для быстрой сборки

с компенсацией радиального смещения

Таблица (PDF)

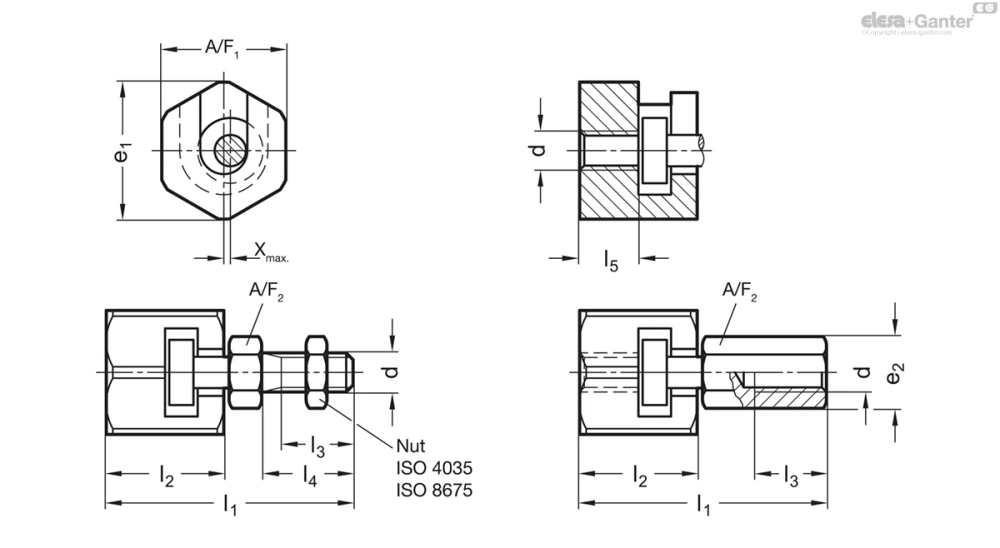

GN 240

Таблица моделей — Муфты для быстрой сборки

Артикул	d	l₅+1.0	x	e₁	e₂≈	l₁≈	l₂	l_3min.	l₄	A/F 1	A/F 2	x Макс. радиальное смещение	Макс. нагрузка при толкании/тяге в кН	Вес (г)
GN 240-M6-A	M6	9	0.6	21	-	37.5	18	11	14	19	10	0.6	2.5	50
GN 240-M8-A	M8	11.5	0.7	26	-	45	22.5	13.5	17	24	13	0.7	4.5	84
GN 240-M10-A	M10	16	0.7	30	-	56	29	16	20	27	17	0.7	6.5	144
GN 240-M10x1,25-A	M10x1.25	16	0.7	30	-	56	29	16	20	27	17	0.7	6.5	150
GN 240-M12-A	M12	17	0.8	32.5	-	66.5	34	21	25	30	19	0.8	10	205
GN 240-M12x1,25-A	M12x1.25	17	0.8	32.5	-	66.5	34	21	25	30	19	0.8	10	205
GN 240-M16-A	M16	23	1	39	-	83	42	25	30	36	24	1	18	384
GN 240-M16x1,5-A	M16x1.5	23	1	39	-	83	42	25	30	36	24	1	18	385
GN 240-M20-A	M20	23.5	1	44	-	93.5	45.5	29	35	41	30	1	30	568
GN 240-M20x1,5-A	M20x1.5	23.5	1	44	-	93.5	45.5	29	35	41	30	1	30	568
GN 240-M6-B	M6	9	0.6	21	11	37.5	18	11	-	19	10	0.6	2.5	45
GN 240-M8-B	M8	11.5	0.7	26	14.5	45	22.5	13.5	-	24	13	0.7	4.5	89
GN 240-M10-B	M10	16	0.7	30	19	56	29	16	-	27	17	0.7	6.5	155
GN 240-M10x1,25-B	M10x1.25	16	0.7	30	19	56	29	16	-	27	17	0.7	6.5	145
GN 240-M12-B	M12	17	0.8	32.5	21	66.5	34	21	-	30	19	0.8	10	220
GN 240-M12x1,25-B	M12x1.25	17	0.8	32.5	21	66.5	34	21	-	30	19	0.8	10	220
GN 240-M16-B	M16	23	1	39	27	83	42	25	-	36	24	1	18	397
GN 240-M16x1,5-B	M16x1.5	23	1	39	27	83	42	25	-	36	24	1	18	398
GN 240-M20-B	M20	23.5	1	44	34	93.5	45.5	29	-	41	30	1	30	599
GN 240-M20x1,5-B	M20x1.5	23.5	1	44	34	93.5	45.5	29	-	41	30	1	30	594

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с наружной резьбой

Тип B: с внутренней резьбой

Сталь

закалённый

фосфатированный

Информация

Муфты для быстрой сборки GN 240 были разработаны с целью компенсации смещения радиального вала (х). Типичным применением является осевая связь с поршневым штоком цилиндра, работающего с любым типом крепежа или системы.

Муфта не предназначена для передачи крутящего момента.
