Шпильки

для быстрозажимных соединений GN 1050 и фланцев GN 1050.2

Шпильки

Таблица (PDF)

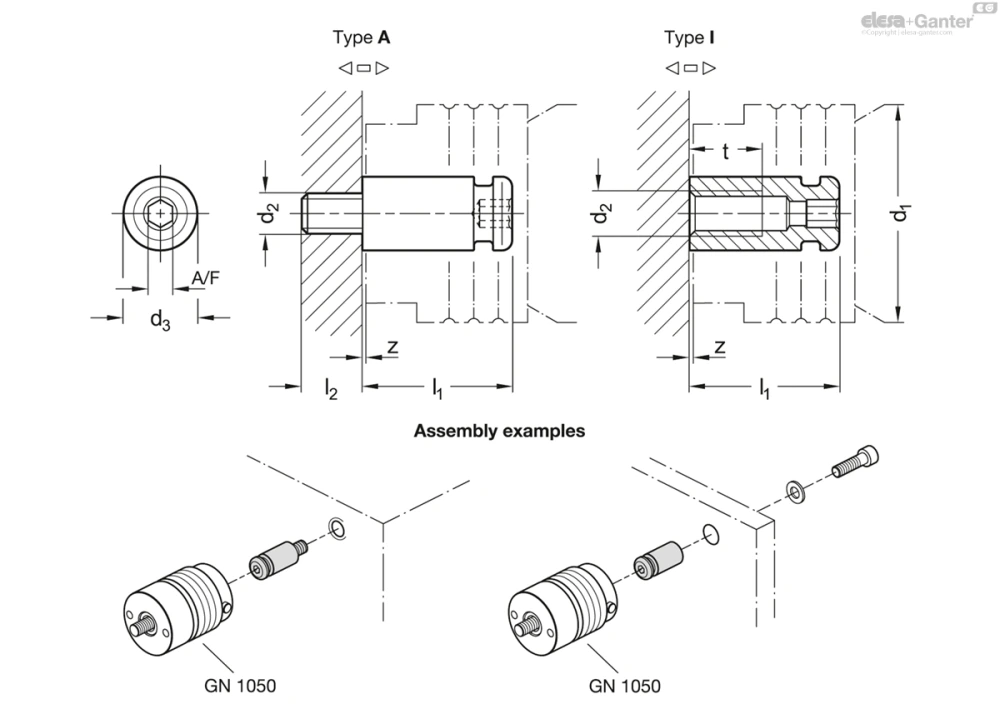

GN 1050.1

Таблица моделей — Шпильки

Артикул	Номинальный размер Быстрозажимные соединения GN 1050	d₂	d₁	d₃±0.03	l₁	l₂	A/F	t мин.	z ±0.1 Осевое смещение	Вес (г)
GN 1050.1-2-M10-A-ST	2	M 10	53	18.25	37.1	15	6	-	0.4	80
GN 1050.1-2-M12-A-ST	2	M 12	53	18.25	37.1	18	6	-	0.4	85
GN 1050.1-2-M10-I-ST	2	M 10	53	18.25	37.1	-	6	18	0.4	60
GN 1050.1-2-M12-I-ST	2	M 12	53	18.25	37.1	-	6	18	0.4	55

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с резьбовым стержнем

Тип I: со внутренней резьбой

Сталь ST

закалённый

Оцинкованная, воронёная пассивированная

Информация

Шпильки GN 1050.1 позиционирование и подсоединение компонентов без использования инструментов с помощью быстрозажимных соединений GN 1050 для прочной посадки и разборного соединения. Размеры и свойства материалов шпилек были в точности подогнаны к соединению с целью обеспечения правильного функционирования.

Шпильки можно приобрести отдельно, таким образом, разные шпильки будут совместимы с соединением, например, для эффективного позиционирования приспособлений в разных местах в зависимости от обрабатываемой заготовки. Шпильки крепятся резьбовым пальцем или внутренней резьбой в зависимости от типа.

Для достижения указанной нагрузочной способности, резьбовые отверстия на изделии или вставные гайки и винты должны быть не ниже класса 8.

Фланцы GN 1050.2 доступны в качестве принадлежностей для крепления шпилек, обеспечивая таким образом дополнительную функциональность.

Информация о монтаже и нагрузочной способности

Номинальный размер	d₂ крепёжной резьбой Быстрозажимные соединения	d₅ крепёжной резьбой Шпильки GN 1050.1	F_Z Макс. сила натяжения в кН	F_D Макс. сила сжатия в кН	F_R Макс. срезающее усилие в кН
2N	M 10	M 10	25	25	19
2N	M 10	M 12	25	25	19
2N	M 12	M 10	25	25	19
2N	M 12	M 12	35	35	28
