Серия GN 1050.2

GN 1050.2-L

Фланцы

для быстрозажимных соединений GN 1050 и шпилек GN 1050.1

Плавающий подшипник

Таблица (PDF)

Исполнения серии GN 1050.2

GN 1050.2-F

Фланцы

для быстрозажимных соединений GN 1050 и шпилек GN 1050.1

GN 1050.2-L

Фланцы

для быстрозажимных соединений GN 1050 и шпилек GN 1050.1

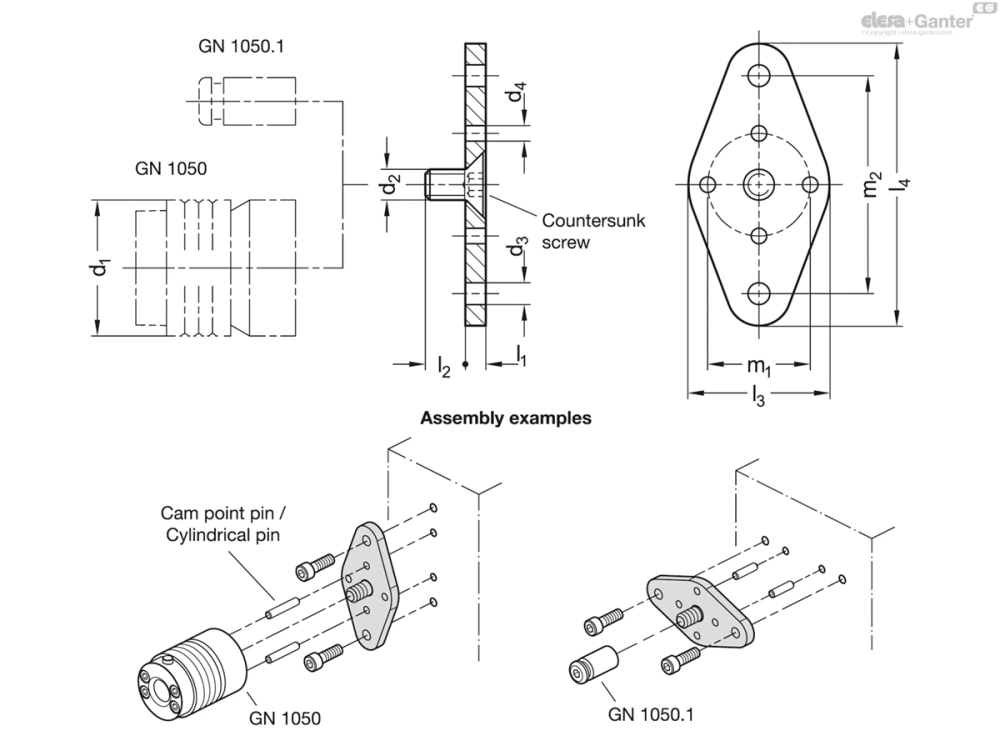

GN 1050.2-L

Таблица моделей — Фланцы

Артикул	Номинальный размер Быстрозажимные соединения GN 1050	d₁	d₂	d₃	d₄	l₁	l₂	l₃	l₄	m₁	m₂	Вес (г)	В корзину
GN 1050.2-2-L-ST-ZB	2	53	M 12	8.5	8.5	10	15	55	110	40	85	240

3D-модель Технические данные (PDF)

Характеристики

Обозначение

F: неподвижная опорная часть

L: Плавающий подшипник

Сталь ST

Оцинкованный, с голубой пассивацией ZB

Винт с потайной головкой ISO 10642

Сталь, класс прочности 8.8

Оцинкованная, воронёная пассивированная

Информация

Фланцы GN 1050.2 доступны в качестве принадлежностей для крепления быстрозажимных соединений GN 1050 и шпильки GN 1050.1 для расширения вариантов соединения обоих крепежных элементов.

Они используются в случаях, когда стандартные методы крепления соединений или шпилек с использованием центральной внутренней резьбы или резьбовой шпильки невозможно или не оптимально в силу особенностей окружающей среды. Это может произойти с алюминиевыми профильными системами или деталями со сдвоенными стенками, у которых недостаточно прочности для приложенной нагрузки.

Как фланец, так и соединение могут быть позиционированы путем вставки пружинных штифтов или цилиндрических штифтов в отверстия d₃ с целью исключить непреднамеренное скручивание. Для кодировки L (плавающий подшипник) штифтовые отверстия спроектированы таким образом, чтобы исключить радиальное смещение соединения.
