Серия GN 2342

GN 2342

Монтажные штифты из нержавеющей стали

Нержавеющая сталь

Монтажные штифты из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 2342 — Монтажные штифты из нержавеющей стали

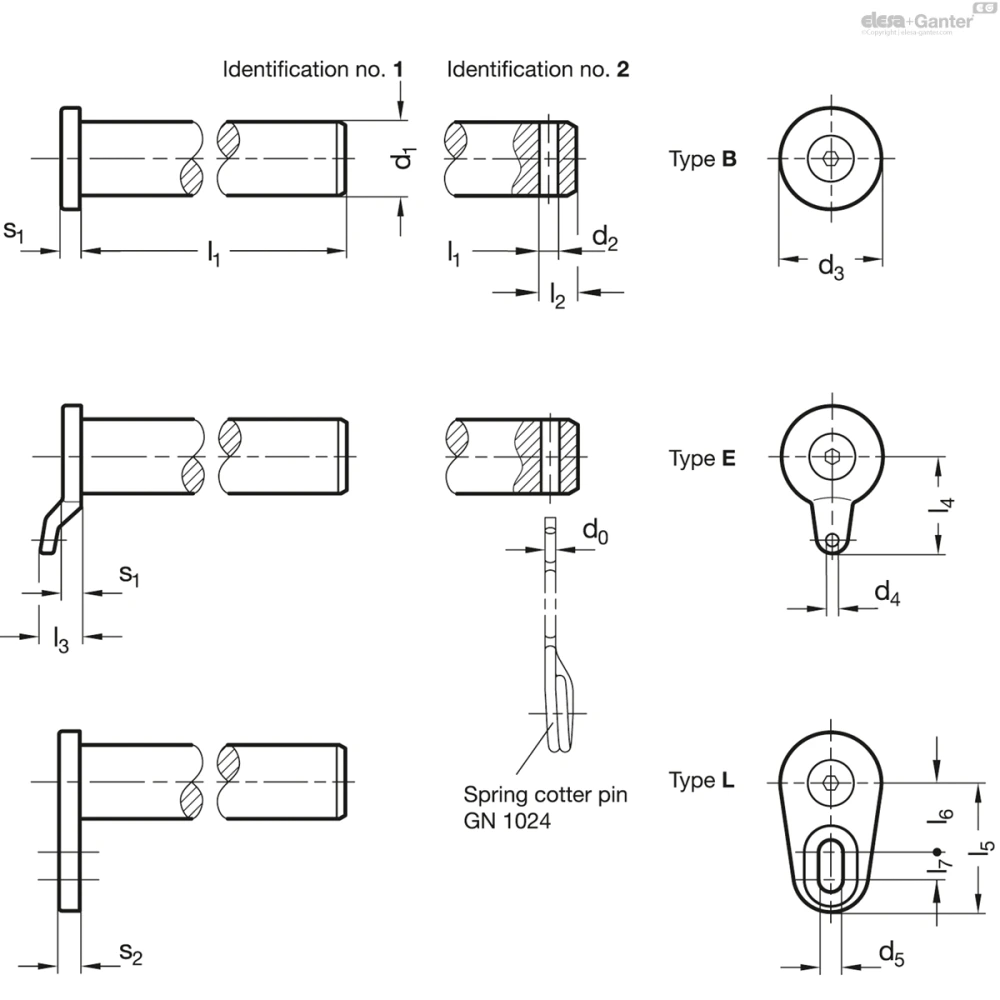

Схемы

Схема GN 2342

GN 2342

Таблица моделей — Монтажные штифты из нержавеющей стали

Артикул
Вес (г) В корзину
GN 2342-NI-8-16-B-1 8 16 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 10
GN 2342-NI-8-16-B-2 8 16 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 12
GN 2342-NI-8-20-B-1 8 20 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 12
GN 2342-NI-8-20-B-2 8 20 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 14
GN 2342-NI-8-24-B-1 8 24 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 13
GN 2342-NI-8-24-B-2 8 24 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 15
GN 2342-NI-8-28-B-1 8 28 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 15
GN 2342-NI-8-28-B-2 8 28 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 17
GN 2342-NI-8-30-B-1 8 30 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 16
GN 2342-NI-8-30-B-2 8 30 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 18
GN 2342-NI-8-32-B-1 8 32 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 16
GN 2342-NI-8-32-B-2 8 32 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 18
GN 2342-NI-8-35-B-1 8 35 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 18
GN 2342-NI-8-35-B-2 8 35 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 19
GN 2342-NI-8-40-B-1 8 40 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 20
GN 2342-NI-8-40-B-2 8 40 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 22
GN 2342-NI-8-45-B-1 8 45 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 22
GN 2342-NI-8-45-B-2 8 45 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 23
GN 2342-NI-8-50-B-1 8 50 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 24
GN 2342-NI-8-50-B-2 8 50 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 25
GN 2342-NI-8-55-B-1 8 55 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 26
GN 2342-NI-8-55-B-2 8 55 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 27
GN 2342-NI-8-60-B-1 8 60 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 28
GN 2342-NI-8-60-B-2 8 60 2.5 12 - - 5.5 - - - - - 3 4 - GN 1024-NI-2-D 30
GN 2342-NI-10-20-B-1 10 20 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 17
GN 2342-NI-10-20-B-2 10 20 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 21
GN 2342-NI-10-24-B-1 10 24 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 20
GN 2342-NI-10-24-B-2 10 24 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 23
GN 2342-NI-10-30-B-1 10 30 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 24
GN 2342-NI-10-30-B-2 10 30 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 27
GN 2342-NI-10-35-B-1 10 35 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 27
GN 2342-NI-10-35-B-2 10 35 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 30
GN 2342-NI-10-40-B-1 10 40 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 30
GN 2342-NI-10-40-B-2 10 40 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 33
GN 2342-NI-10-45-B-1 10 45 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 33
GN 2342-NI-10-45-B-2 10 45 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 36
GN 2342-NI-10-50-B-1 10 50 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 36
GN 2342-NI-10-50-B-2 10 50 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 40
GN 2342-NI-10-55-B-1 10 55 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 39
GN 2342-NI-10-55-B-2 10 55 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 43
GN 2342-NI-10-60-B-1 10 60 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 42
GN 2342-NI-10-60-B-2 10 60 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 45
GN 2342-NI-10-65-B-1 10 65 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 45
GN 2342-NI-10-65-B-2 10 65 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 49
GN 2342-NI-10-70-B-1 10 70 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 49
GN 2342-NI-10-70-B-2 10 70 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 52
GN 2342-NI-10-80-B-1 10 80 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 55
GN 2342-NI-10-80-B-2 10 80 2.5 15 - - 6 - - - - - 3 4 - GN 1024-NI-2-E / ...-D 58
GN 2342-NI-12-20-B-1 12 20 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 26
GN 2342-NI-12-20-B-2 12 20 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 31
GN 2342-NI-12-24-B-1 12 24 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 29
GN 2342-NI-12-24-B-2 12 24 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 34
GN 2342-NI-12-30-B-1 12 30 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 34
GN 2342-NI-12-30-B-2 12 30 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 40
GN 2342-NI-12-35-B-1 12 35 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 46
GN 2342-NI-12-35-B-2 12 35 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 44
GN 2342-NI-12-40-B-1 12 40 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 43
GN 2342-NI-12-40-B-2 12 40 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 49
GN 2342-NI-12-45-B-1 12 45 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 48
GN 2342-NI-12-45-B-2 12 45 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 53
GN 2342-NI-12-50-B-1 12 50 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 51
GN 2342-NI-12-50-B-2 12 50 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 57
GN 2342-NI-12-55-B-1 12 55 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 57
GN 2342-NI-12-55-B-2 12 55 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 62
GN 2342-NI-12-60-B-1 12 60 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 61
GN 2342-NI-12-60-B-2 12 60 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 67
GN 2342-NI-12-65-B-1 12 65 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 66
GN 2342-NI-12-65-B-2 12 65 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 71
GN 2342-NI-12-70-B-1 12 70 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 70
GN 2342-NI-12-70-B-2 12 70 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 75
GN 2342-NI-12-80-B-1 12 80 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 79
GN 2342-NI-12-80-B-2 12 80 2.5 17 - - 7 - - - - - 4 4.5 - GN 1024-NI-2-E / ...-D 84
GN 2342-NI-16-32-B-1 16 32 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 62
GN 2342-NI-16-32-B-2 16 32 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 73
GN 2342-NI-16-35-B-1 16 35 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 67
GN 2342-NI-16-35-B-2 16 35 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 78
GN 2342-NI-16-40-B-1 16 40 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 75
GN 2342-NI-16-40-B-2 16 40 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 86
GN 2342-NI-16-45-B-1 16 45 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 83
GN 2342-NI-16-45-B-2 16 45 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 94
GN 2342-NI-16-50-B-1 16 50 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 91
GN 2342-NI-16-50-B-2 16 50 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 102
GN 2342-NI-16-55-B-1 16 55 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 99
GN 2342-NI-16-55-B-2 16 55 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 110
GN 2342-NI-16-60-B-1 16 60 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 107
GN 2342-NI-16-60-B-2 16 60 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 118
GN 2342-NI-16-65-B-1 16 65 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 115
GN 2342-NI-16-65-B-2 16 65 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 125
GN 2342-NI-16-70-B-1 16 70 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 122
GN 2342-NI-16-70-B-2 16 70 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 134
GN 2342-NI-16-80-B-1 16 80 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 139
GN 2342-NI-16-80-B-2 16 80 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 149
GN 2342-NI-16-90-B-1 16 90 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 154
GN 2342-NI-16-90-B-2 16 90 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 165
GN 2342-NI-16-100-B-1 16 100 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 170
GN 2342-NI-16-100-B-2 16 100 3.5 22 - - 8 - - - - - 4 4.5 - GN 1024-NI-3-E / ...-D 181
GN 2342-NI-20-40-B-1 20 40 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 115
GN 2342-NI-20-40-B-2 20 40 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 137
GN 2342-NI-20-45-B-1 20 45 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 127
GN 2342-NI-20-45-B-2 20 45 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 159
GN 2342-NI-20-50-B-1 20 50 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 139
GN 2342-NI-20-50-B-2 20 50 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 162
GN 2342-NI-20-55-B-1 20 55 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 151
GN 2342-NI-20-55-B-2 20 55 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 174
GN 2342-NI-20-60-B-1 20 60 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 164
GN 2342-NI-20-60-B-2 20 60 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 187
GN 2342-NI-20-65-B-1 20 65 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 176
GN 2342-NI-20-65-B-2 20 65 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 199
GN 2342-NI-20-70-B-1 20 70 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 189
GN 2342-NI-20-70-B-2 20 70 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 212
GN 2342-NI-20-80-B-1 20 80 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 213
GN 2342-NI-20-80-B-2 20 80 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 236
GN 2342-NI-20-90-B-1 20 90 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 238
GN 2342-NI-20-90-B-2 20 90 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 261
GN 2342-NI-20-100-B-1 20 100 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 263
GN 2342-NI-20-100-B-2 20 100 4.5 26 - - 10.5 - - - - - 4 5 - GN 1024-NI-4-E / ...-D 288
GN 2342-NI-8-16-E-1 8 16 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 10
GN 2342-NI-8-16-E-2 8 16 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 13
GN 2342-NI-8-20-E-1 8 20 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 12
GN 2342-NI-8-20-E-2 8 20 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 14
GN 2342-NI-8-24-E-1 8 24 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 14
GN 2342-NI-8-24-E-2 8 24 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 16
GN 2342-NI-8-28-E-1 8 28 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 16
GN 2342-NI-8-28-E-2 8 28 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 17
GN 2342-NI-8-30-E-1 8 30 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 16
GN 2342-NI-8-30-E-2 8 30 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 16
GN 2342-NI-8-32-E-1 8 32 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 17
GN 2342-NI-8-32-E-2 8 32 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 19
GN 2342-NI-8-35-E-1 8 35 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 18
GN 2342-NI-8-35-E-2 8 35 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 20
GN 2342-NI-8-40-E-1 8 40 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 20
GN 2342-NI-8-40-E-2 8 40 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 22
GN 2342-NI-8-45-E-1 8 45 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 22
GN 2342-NI-8-45-E-2 8 45 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 24
GN 2342-NI-8-50-E-1 8 50 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 25
GN 2342-NI-8-50-E-2 8 50 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 26
GN 2342-NI-8-55-E-1 8 55 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 26
GN 2342-NI-8-55-E-2 8 55 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 28
GN 2342-NI-8-60-E-1 8 60 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 28
GN 2342-NI-8-60-E-2 8 60 2.5 12 2.5 - 5.5 7 13.5 - - - 3 4 14 GN 1024-NI-2-D 30
GN 2342-NI-10-20-E-1 10 20 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 18
GN 2342-NI-10-20-E-2 10 20 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 22
GN 2342-NI-10-24-E-1 10 24 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 21
GN 2342-NI-10-24-E-2 10 24 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 24
GN 2342-NI-10-30-E-1 10 30 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 24
GN 2342-NI-10-30-E-2 10 30 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 28
GN 2342-NI-10-35-E-1 10 35 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 28
GN 2342-NI-10-35-E-2 10 35 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 31
GN 2342-NI-10-40-E-1 10 40 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 31
GN 2342-NI-10-40-E-2 10 40 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 34
GN 2342-NI-10-45-E-1 10 45 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 34
GN 2342-NI-10-45-E-2 10 45 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 37
GN 2342-NI-10-50-E-1 10 50 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 37
GN 2342-NI-10-50-E-2 10 50 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 40
GN 2342-NI-10-55-E-1 10 55 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 40
GN 2342-NI-10-55-E-2 10 55 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 43
GN 2342-NI-10-60-E-1 10 60 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 43
GN 2342-NI-10-60-E-2 10 60 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 47
GN 2342-NI-10-65-E-1 10 65 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 47
GN 2342-NI-10-65-E-2 10 65 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 50
GN 2342-NI-10-70-E-1 10 70 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 49
GN 2342-NI-10-70-E-2 10 70 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 53
GN 2342-NI-10-80-E-1 10 80 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 55
GN 2342-NI-10-80-E-2 10 80 2.5 15 2.5 - 6 7 15 - - - 3 4 14 GN 1024-NI-2-E / ...-D 59
GN 2342-NI-12-20-E-1 12 20 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 27
GN 2342-NI-12-20-E-2 12 20 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 33
GN 2342-NI-12-24-E-1 12 24 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 31
GN 2342-NI-12-24-E-2 12 24 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 36
GN 2342-NI-12-30-E-1 12 30 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 36
GN 2342-NI-12-30-E-2 12 30 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 41
GN 2342-NI-12-35-E-1 12 35 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 46
GN 2342-NI-12-35-E-2 12 35 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 46
GN 2342-NI-12-40-E-1 12 40 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 45
GN 2342-NI-12-40-E-2 12 40 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 50
GN 2342-NI-12-45-E-1 12 45 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 49
GN 2342-NI-12-45-E-2 12 45 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 55
GN 2342-NI-12-50-E-1 12 50 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 54
GN 2342-NI-12-50-E-2 12 50 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 59
GN 2342-NI-12-55-E-1 12 55 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 58
GN 2342-NI-12-55-E-2 12 55 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 64
GN 2342-NI-12-60-E-1 12 60 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 63
GN 2342-NI-12-60-E-2 12 60 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 68
GN 2342-NI-12-65-E-1 12 65 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 67
GN 2342-NI-12-65-E-2 12 65 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 73
GN 2342-NI-12-70-E-1 12 70 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 72
GN 2342-NI-12-70-E-2 12 70 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 77
GN 2342-NI-12-80-E-1 12 80 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 81
GN 2342-NI-12-80-E-2 12 80 2.5 17 3 - 7 9 18.5 - - - 4 4.5 14 GN 1024-NI-2-E / ...-D 80
GN 2342-NI-16-32-E-1 16 32 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 64
GN 2342-NI-16-32-E-2 16 32 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 74
GN 2342-NI-16-35-E-1 16 35 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 68
GN 2342-NI-16-35-E-2 16 35 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 79
GN 2342-NI-16-40-E-1 16 40 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 76
GN 2342-NI-16-40-E-2 16 40 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 87
GN 2342-NI-16-45-E-1 16 45 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 84
GN 2342-NI-16-45-E-2 16 45 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 95
GN 2342-NI-16-50-E-1 16 50 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 92
GN 2342-NI-16-50-E-2 16 50 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 103
GN 2342-NI-16-55-E-1 16 55 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 100
GN 2342-NI-16-55-E-2 16 55 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 111
GN 2342-NI-16-60-E-1 16 60 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 108
GN 2342-NI-16-60-E-2 16 60 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 119
GN 2342-NI-16-65-E-1 16 65 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 116
GN 2342-NI-16-65-E-2 16 65 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 127
GN 2342-NI-16-70-E-1 16 70 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 124
GN 2342-NI-16-70-E-2 16 70 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 135
GN 2342-NI-16-80-E-1 16 80 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 140
GN 2342-NI-16-80-E-2 16 80 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 150
GN 2342-NI-16-90-E-1 16 90 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 156
GN 2342-NI-16-90-E-2 16 90 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 166
GN 2342-NI-16-100-E-1 16 100 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 171
GN 2342-NI-16-100-E-2 16 100 3.5 22 3 - 8 9 21 - - - 4 4.5 14 GN 1024-NI-3-E / ...-D 182
GN 2342-NI-20-40-E-1 20 40 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 115
GN 2342-NI-20-40-E-2 20 40 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 138
GN 2342-NI-20-45-E-1 20 45 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 128
GN 2342-NI-20-45-E-2 20 45 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 160
GN 2342-NI-20-50-E-1 20 50 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 140
GN 2342-NI-20-50-E-2 20 50 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 163
GN 2342-NI-20-55-E-1 20 55 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 152
GN 2342-NI-20-55-E-2 20 55 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 175
GN 2342-NI-20-60-E-1 20 60 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 165
GN 2342-NI-20-60-E-2 20 60 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 188
GN 2342-NI-20-65-E-1 20 65 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 177
GN 2342-NI-20-65-E-2 20 65 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 200
GN 2342-NI-20-70-E-1 20 70 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 190
GN 2342-NI-20-70-E-2 20 70 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 213
GN 2342-NI-20-80-E-1 20 80 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 214
GN 2342-NI-20-80-E-2 20 80 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 237
GN 2342-NI-20-90-E-1 20 90 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 239
GN 2342-NI-20-90-E-2 20 90 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 262
GN 2342-NI-20-100-E-1 20 100 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 264
GN 2342-NI-20-100-E-2 20 100 4.5 26 3.5 - 10.5 9 24 - - - 4 5 14 GN 1024-NI-4-E / ...-D 286
GN 2342-NI-8-16-L-1 8 16 - 12 - 4.3 - - - 18 10 2 3 4 - - 13
GN 2342-NI-8-20-L-1 8 20 - 12 - 4.3 - - - 18 10 2 3 4 - - 15
GN 2342-NI-8-24-L-1 8 24 - 12 - 4.3 - - - 18 10 2 3 4 - - 17
GN 2342-NI-8-28-L-1 8 28 - 12 - 4.3 - - - 18 10 2 3 4 - - 18
GN 2342-NI-8-30-L-1 8 30 - 12 - 4.3 - - - 18 10 2 3 4 - - 19
GN 2342-NI-8-32-L-1 8 32 - 12 - 4.3 - - - 18 10 2 3 4 - - 20
GN 2342-NI-8-35-L-1 8 35 - 12 - 4.3 - - - 18 10 2 3 4 - - 21
GN 2342-NI-8-40-L-1 8 40 - 12 - 4.3 - - - 18 10 2 3 4 - - 23
GN 2342-NI-8-45-L-1 8 45 - 12 - 4.3 - - - 18 10 2 3 4 - - 25
GN 2342-NI-8-50-L-1 8 50 - 12 - 4.3 - - - 18 10 2 3 4 - - 27
GN 2342-NI-8-55-L-1 8 55 - 12 - 4.3 - - - 18 10 2 3 4 - - 29
GN 2342-NI-8-60-L-1 8 60 - 12 - 4.3 - - - 18 10 2 3 4 - - 31
GN 2342-NI-10-20-L-1 10 20 - 15 - 4.3 - - - 21 11 4 3 4 - - 22
GN 2342-NI-10-24-L-1 10 24 - 15 - 4.3 - - - 21 11 4 3 4 - - 24
GN 2342-NI-10-30-L-1 10 30 - 15 - 4.3 - - - 21 11 4 3 4 - - 28
GN 2342-NI-10-35-L-1 10 35 - 15 - 4.3 - - - 21 11 4 3 4 - - 31
GN 2342-NI-10-40-L-1 10 40 - 15 - 4.3 - - - 21 11 4 3 4 - - 34
GN 2342-NI-10-45-L-1 10 45 - 15 - 4.3 - - - 21 11 4 3 4 - - 37
GN 2342-NI-10-50-L-1 10 50 - 15 - 4.3 - - - 21 11 4 3 4 - - 43
GN 2342-NI-10-55-L-1 10 55 - 15 - 4.3 - - - 21 11 4 3 4 - - 40
GN 2342-NI-10-60-L-1 10 60 - 15 - 4.3 - - - 21 11 4 3 4 - - 46
GN 2342-NI-10-65-L-1 10 65 - 15 - 4.3 - - - 21 11 4 3 4 - - 49
GN 2342-NI-10-70-L-1 10 70 - 15 - 4.3 - - - 21 11 4 3 4 - - 53
GN 2342-NI-10-80-L-1 10 80 - 15 - 4.3 - - - 21 11 4 3 4 - - 59
GN 2342-NI-12-20-L-1 12 20 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 36
GN 2342-NI-12-24-L-1 12 24 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 34
GN 2342-NI-12-30-L-1 12 30 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 39
GN 2342-NI-12-35-L-1 12 35 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 44
GN 2342-NI-12-40-L-1 12 40 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 48
GN 2342-NI-12-45-L-1 12 45 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 53
GN 2342-NI-12-50-L-1 12 50 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 51
GN 2342-NI-12-55-L-1 12 55 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 61
GN 2342-NI-12-60-L-1 12 60 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 66
GN 2342-NI-12-65-L-1 12 65 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 70
GN 2342-NI-12-70-L-1 12 70 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 75
GN 2342-NI-12-80-L-1 12 80 - 17 - 5.3 - - - 23 12 4 4 4.5 - - 84
GN 2342-NI-16-32-L-1 16 32 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 68
GN 2342-NI-16-35-L-1 16 35 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 73
GN 2342-NI-16-40-L-1 16 40 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 81
GN 2342-NI-16-45-L-1 16 45 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 89
GN 2342-NI-16-50-L-1 16 50 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 97
GN 2342-NI-16-55-L-1 16 55 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 106
GN 2342-NI-16-60-L-1 16 60 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 113
GN 2342-NI-16-65-L-1 16 65 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 120
GN 2342-NI-16-70-L-1 16 70 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 128
GN 2342-NI-16-80-L-1 16 80 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 144
GN 2342-NI-16-90-L-1 16 90 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 160
GN 2342-NI-16-100-L-1 16 100 - 22 - 5.3 - - - 28 15 6 4 4.5 - - 176
GN 2342-NI-20-40-L-1 20 40 - 26 - 6.4 - - - 31 17 6 4 5 - - 124
GN 2342-NI-20-45-L-1 20 45 - 26 - 6.4 - - - 31 17 6 4 5 - - 137
GN 2342-NI-20-50-L-1 20 50 - 26 - 6.4 - - - 31 17 6 4 5 - - 149
GN 2342-NI-20-55-L-1 20 55 - 26 - 6.4 - - - 31 17 6 4 5 - - 161
GN 2342-NI-20-60-L-1 20 60 - 26 - 6.4 - - - 31 17 6 4 5 - - 176
GN 2342-NI-20-65-L-1 20 65 - 26 - 6.4 - - - 31 17 6 4 5 - - 186
GN 2342-NI-20-70-L-1 20 70 - 26 - 6.4 - - - 31 17 6 4 5 - - 199
GN 2342-NI-20-80-L-1 20 80 - 26 - 6.4 - - - 31 17 6 4 5 - - 223
GN 2342-NI-20-90-L-1 20 90 - 26 - 6.4 - - - 31 17 6 4 5 - - 248
GN 2342-NI-20-100-L-1 20 100 - 26 - 6.4 - - - 31 17 6 4 5 - - 273
3D-модель Технические данные (PDF)

Характеристики

Типы
  • Тип B: с плоской шайбой
  • Тип E: шайба с проушиной, подходит под кольцо для ключей
  • Тип L: с шайбой, с монтажной петлей (только для артикула №1)
Идентификационный номер
  • № 1: без поперечного отверстия
  • № 2: с поперечным отверстием для пружинного шплинта GN 1024

Монтажный штифт

Нержавеющая сталь AISI 304 NI

Шайба

Нержавеющая сталь

  • Тип B: обточенная сталь AISI 304
  • Тип E: сталь AISI 316 LHC, литье под давлением
  • Тип L: порошковая сталь AISI 316 LHC

Винт с потайной головкой DIN 7991

Нержавеющая сталь AISI 304

не съёмная

Информация

Монтажные штифты из нержавеющей стали GN 2342 могут использоваться в различных областях.

В зависимости от требований, на выбор имеются три типа шайб, размещающих монтажный штифт в осевом положении в направлении его вставки. Благодаря шайбе с проушиной (тип E) монтажный штифт и подходящий штифт пружинного шплинта GN 1024 (см. стр.  можно подсоединить так, чтобы избежать потери деталей, используя удерживающий трос или шариковую цепь. Шайба с монтажной петлей (Тип L) одновременно действует в качестве защиты от потери и защиты от вращения.

Монтажные штифты артикула № 2 обладают защитой от выпадания из поперечного высверленного отверстия, которое выровнено с GN 1024 (см. стр.

Аксессуары

  • Штифт пружинного шплинта GN 1024
  • Шариковые цепи GN 111
  • Удерживающие тросы GN 111.2
  • Кольца для ключей GN 111.3

Техническая информация

Пример применения

MD2342_AN-7010-0_RU

Вопрос о продукции

Спросите о серии GN 2342 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 113.1 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.1

Штифты с шариковыми фиксаторами из нержавеющей стали

с компенсацией зажимной длины

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.10 — Штифты с шариковыми фиксаторами

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами
GN 113.11 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.11

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 303

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.12

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 630

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.20-L — Штифты с шариковыми фиксаторами

GN 113.20-L

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Г-образной ручкой
GN 113.20-P — Штифты с шариковыми фиксаторами

GN 113.20-P

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С грибовидной ручкой
GN 113.20-T — Штифты с шариковыми фиксаторами

GN 113.20-T

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Т-образной ручкой
GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.3

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 303, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул модели

GN 2342 — Монтажные штифты из нержавеющей стали

Чертёж GN 2342
