Серия GN 228
GN 228-ST-V
Маховики
Листовая сталь / Листовая нержавеющая сталь
Сталь, с квадратным отверстием
Исполнения серии GN 228
GN 228-A4-B
Маховики
Листовая сталь / Листовая нержавеющая сталь
GN 228-A4-K
Маховики
Листовая сталь / Листовая нержавеющая сталь
GN 228-A4-V
Маховики
Листовая сталь / Листовая нержавеющая сталь
GN 228-ST-B
Маховики
Листовая сталь / Листовая нержавеющая сталь
GN 228-ST-K
Маховики
Листовая сталь / Листовая нержавеющая сталь
GN 228-ST-V
Маховики
Листовая сталь / Листовая нержавеющая сталь
Изображения
Схемы

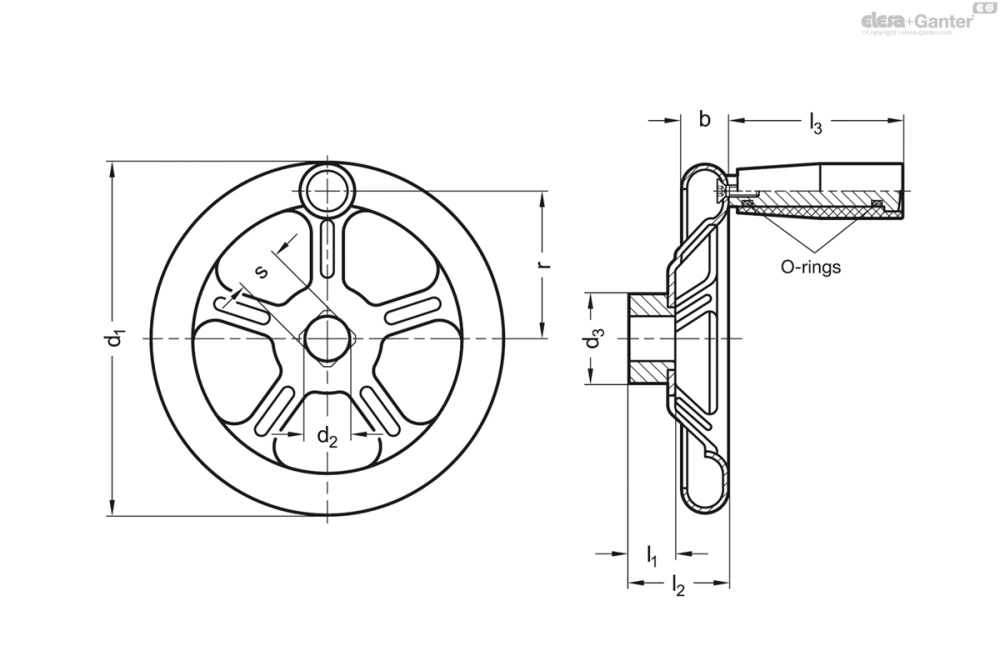

GN 228-ST-V
Таблица моделей — Маховики
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 228-ST-125-V11-A-SW | 125 | 11 | V 11 | 18 | 30 | 18 | 29 | 3 | 1.5 | 287 | |
| GN 228-ST-160-V12-A-SW | 160 | 12 | V 12 | 22 | 30 | 20 | 37 | 4 | 1.5 | 433 | |
| GN 228-ST-200-V14-A-SW | 200 | 14 | V 14 | 22 | 40 | 24 | 46 | 4 | 2 | 799 | |
| GN 228-ST-250-V17-A-SW | 250 | 17 | V 17 | 30 | 45 | 28 | 52 | 5 | 2.5 | 1535 | |
| GN 228-ST-315-V19-A-SW | 315 | 19 | V 19 | 35 | 55 | 33 | 64 | 5 | 2.5 | 2425 | |
| GN 228-ST-400-V24-A-SW | 400 | 24 | V 24 | 40 | 65 | 38 | 82 | 5 | 3 | 4230 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79
Типы
- Тип A: без ручки
- Тип D: с вращающейся ручкой (только нержавеющая сталь A4)
Корпус маховика
- Сталь ST
- С порошковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Втулка сварная
- Нержавеющая сталь AISI 316L A4
- Матовые, дробеструйной обработки GS
- Корпус маховика из листовой нержавеющей стали
- Втулка сварная
Вращающаяся ручка идентична I.281
Пластик, фенольный полимер (PF)
- Чёрный цвет, глянцевая отделка
- Шпиндель
- Нержавеющая сталь AISI 316 L
- Кольцевое уплотнение
- Бутадиенакрилонитрильный каучук (NBR)
Информация
Маховики GN 228 из листовой стали или нержавеющей стали являются прочными и не подверженными воздействию толчков и ударов. Длина l1 и диаметр d3 втулки соответствуют DIN 950.
Благодаря использованию нержавеющей стали марки A4 такие изделия подходят для применения в особо агрессивных средах.
На вращающихся ручках типа D кольцевые уплотнения сводят к минимуму радиальный люфт, защищают втулку ручки от проникновения грязи и подавляют шум, возникающий в результате вибрации.
Принадлежности
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Квадраты DIN 79
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
- Характеристики пластика
- Характеристики нержавеющей стали
