Серия GN 214.3
GN 214.3
Установочные штифты из нержавеющей стали
Пластиковый ползун, с осевой фиксацией (стопорная собачка)
Установочные штифты из нержавеющей стали
Изображения

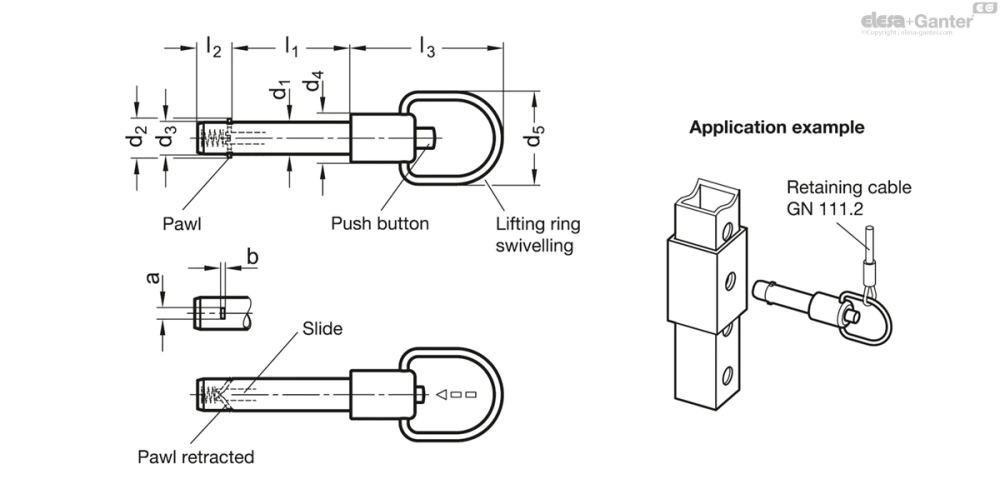

Схемы
GN 214.3
Таблица моделей — Установочные штифты из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 214.3-6-10 | 6 | 10 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 18 | |
| GN 214.3-6-12 | 6 | 12 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 18 | |
| GN 214.3-6-16 | 6 | 16 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 19 | |
| GN 214.3-6-20 | 6 | 20 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 20 | |
| GN 214.3-6-25 | 6 | 25 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 20 | |
| GN 214.3-6-30 | 6 | 30 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 21 | |
| GN 214.3-6-35 | 6 | 35 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 22 | |
| GN 214.3-6-40 | 6 | 40 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 23 | |
| GN 214.3-6-45 | 6 | 45 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 24 | |
| GN 214.3-6-50 | 6 | 50 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 24 | |
| GN 214.3-6-60 | 6 | 60 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 29 | |
| GN 214.3-6-70 | 6 | 70 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 29 | |
| GN 214.3-6-80 | 6 | 80 | 2.3 | 0.5 | 7.5 +0.5 | 5.9 | 12 | 23 | 7 | 38 | 17 | 33 | |
| GN 214.3-8-10 | 6 | 10 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 30 | |
| GN 214.3-8-16 | 8 | 16 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 33 | |
| GN 214.3-8-20 | 8 | 20 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 29 | |
| GN 214.3-8-25 | 8 | 25 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 31 | |
| GN 214.3-8-30 | 8 | 30 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 33 | |
| GN 214.3-8-35 | 8 | 35 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 33 | |
| GN 214.3-8-40 | 8 | 40 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 36 | |
| GN 214.3-8-45 | 8 | 45 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 38 | |
| GN 214.3-8-50 | 8 | 50 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 39 | |
| GN 214.3-8-60 | 8 | 60 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 45 | |
| GN 214.3-8-70 | 8 | 70 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 50 | |
| GN 214.3-8-80 | 8 | 80 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 54 | |
| GN 214.3-8-90 | 8 | 90 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 35 | 56 | |
| GN 214.3-8-100 | 8 | 100 | 2.8 | 0.6 | 10 +0.5 | 7.9 | 12 | 23 | 8.4 | 38 | 28 | 58 | |
| GN 214.3-10-15 | 10 | 15 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 39 | |
| GN 214.3-10-20 | 10 | 20 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 41 | |
| GN 214.3-10-25 | 10 | 25 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 43 | |
| GN 214.3-10-30 | 10 | 30 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 45 | |
| GN 214.3-10-35 | 10 | 35 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 47 | |
| GN 214.3-10-40 | 10 | 40 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 49 | |
| GN 214.3-10-45 | 10 | 45 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 51 | |
| GN 214.3-10-50 | 10 | 50 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 54 | |
| GN 214.3-10-60 | 10 | 60 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 58 | |
| GN 214.3-10-70 | 10 | 70 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 63 | |
| GN 214.3-10-80 | 10 | 80 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 69 | |
| GN 214.3-10-90 | 10 | 90 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 74 | |
| GN 214.3-10-100 | 10 | 100 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 77 | |
| GN 214.3-10-110 | 10 | 110 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 81 | |
| GN 214.3-10-120 | 10 | 120 | 3.3 | 1 | 12 +1 | 9.9 | 16 | 28 | 9.8 | 42 | 47 | 87 | |
| GN 214.3-12-20 | 12 | 20 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 48 | |
| GN 214.3-12-25 | 12 | 25 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 51 | |
| GN 214.3-12-30 | 12 | 30 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 55 | |
| GN 214.3-12-35 | 12 | 35 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 58 | |
| GN 214.3-12-40 | 12 | 40 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 62 | |
| GN 214.3-12-45 | 12 | 45 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 66 | |
| GN 214.3-12-50 | 12 | 50 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 69 | |
| GN 214.3-12-60 | 12 | 60 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 76 | |
| GN 214.3-12-70 | 12 | 70 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 83 | |
| GN 214.3-12-80 | 12 | 80 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 91 | |
| GN 214.3-12-90 | 12 | 90 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 105 | |
| GN 214.3-12-100 | 12 | 100 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 109 | |
| GN 214.3-12-110 | 12 | 110 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 75 | 117 | |
| GN 214.3-12-120 | 12 | 120 | 3.8 | 1 | 14 +1 | 11.9 | 16 | 28 | 11.3 | 42 | 138 | 126 | |
| GN 214.3-16-30 | 16 | 30 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 101 | |
| GN 214.3-16-35 | 16 | 35 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 108 | |
| GN 214.3-16-40 | 16 | 40 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 115 | |
| GN 214.3-16-45 | 16 | 45 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 108 | |
| GN 214.3-16-50 | 16 | 50 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 128 | |
| GN 214.3-16-60 | 16 | 60 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 141 | |
| GN 214.3-16-70 | 16 | 70 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 156 | |
| GN 214.3-16-80 | 16 | 80 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 167 | |
| GN 214.3-16-90 | 16 | 90 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 171 | |
| GN 214.3-16-100 | 16 | 100 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 197 | |
| GN 214.3-16-110 | 16 | 110 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 209 | |
| GN 214.3-16-120 | 16 | 120 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 222 | |
| GN 214.3-16-130 | 16 | 130 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 236 | |
| GN 214.3-16-140 | 16 | 140 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 249 | |
| GN 214.3-16-150 | 16 | 150 | 4.8 | 1.2 | 19 +1 | 15.9 | 20 | 32 | 14.2 | 46.5 | 138 | 263 |
Характеристики
Штифт
Нержавеющая сталь AISI 303
Ползун / кнопка
Пластик
термостойкость до 80 °C
красный цвет
Стопорная собачка
Листовая нержавеющая сталь AISI 304
Подъёмное кольцо
Нержавеющая сталь AISI 301
пружина
Нержавеющая сталь AISI 301
Информация
Установочные штифты из нержавеющей стали с осевой фиксацией GN 214.3 используются для быстрой фиксации, соединения и блокировки различных зажимных и крепёжных систем. Стандартное применение: центровочные штифты, которые должны часто сниматься и заново устанавливаться.
Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают стопорный штифт в осевом положении в отверстии. Фиксатор втягивается нажатием кнопки, а после отпускания кнопки он возвращается прижимной пружиной в положение зажима.
Вариант исполнения с поворотным подъёмным кольцом идеально подходит для использования в местах с ограниченным пространством.
Значения нагрузки в вышеприведённой таблице для касательного напряжения получены теоретически и являются ориентировочными. Они не являются обязательными рекомендуемыми значениями и исключают любую ответственность. На них не распространяется гарантия качества и выполнения условий. Оператор (пользователь) должен определять в каждом конкретном случае, является ли продукт подходящим для предполагаемого применения.
