Серия GN 214.2

GN 214.2

Установочные штифты

с осевой фиксацией (стопорная собачка)

Установочные штифты

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 214.2 — Установочные штифты

Схемы

Схема GN 214.2

GN 214.2

Таблица моделей — Установочные штифты

Артикул
Вес (г) В корзину
GN 214.2-6-10 6 10 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 18
GN 214.2-6-12 6 12 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 18
GN 214.2-6-16 6 16 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 19
GN 214.2-6-20 6 20 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 20
GN 214.2-6-25 6 25 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 20
GN 214.2-6-30 6 30 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 21
GN 214.2-6-35 6 35 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 22
GN 214.2-6-40 6 40 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 23
GN 214.2-6-45 6 45 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 24
GN 214.2-6-50 6 50 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 24
GN 214.2-6-60 6 60 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 29
GN 214.2-6-70 6 70 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 29
GN 214.2-6-80 6 80 2.3 0.5 7.5 +0.5 5.9 12 23 7 38 14 33
GN 214.2-8-10 8 10 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 30
GN 214.2-8-16 8 16 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 33
GN 214.2-8-20 8 20 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 29
GN 214.2-8-25 8 25 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 31
GN 214.2-8-30 8 30 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 33
GN 214.2-8-35 8 35 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 33
GN 214.2-8-40 8 40 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 36
GN 214.2-8-45 8 45 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 38
GN 214.2-8-50 8 50 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 39
GN 214.2-8-60 8 60 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 45
GN 214.2-8-70 8 70 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 38
GN 214.2-8-80 8 80 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 54
GN 214.2-8-90 8 90 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 56
GN 214.2-8-100 8 100 2.8 0.6 10 +0.5 7.9 12 23 8.4 38 28 58
GN 214.2-10-15 10 15 3.3 1 12 +1 9.9 16 28 9.8 42 38 39
GN 214.2-10-20 10 20 3.3 1 12 +1 9.9 16 28 9.8 42 38 41
GN 214.2-10-25 10 25 3.3 1 12 +1 9.9 16 28 9.8 42 38 43
GN 214.2-10-30 10 30 3.3 1 12 +1 9.9 16 28 9.8 42 38 45
GN 214.2-10-35 10 35 3.3 1 12 +1 9.9 16 28 9.8 42 38 47
GN 214.2-10-40 10 40 3.3 1 12 +1 9.9 16 28 9.8 42 38 49
GN 214.2-10-45 10 45 3.3 1 12 +1 9.9 16 28 9.8 42 38 51
GN 214.2-10-50 10 50 3.3 1 12 +1 9.9 16 28 9.8 42 38 54
GN 214.2-10-60 10 60 3.3 1 12 +1 9.9 16 28 9.8 42 38 58
GN 214.2-10-70 10 70 3.3 1 12 +1 9.9 16 28 9.8 42 38 63
GN 214.2-10-80 10 80 3.3 1 12 +1 9.9 16 28 9.8 42 38 69
GN 214.2-10-90 10 90 3.3 1 12 +1 9.9 16 28 9.8 42 38 74
GN 214.2-10-100 10 100 3.3 1 12 +1 9.9 16 28 9.8 42 38 77
GN 214.2-10-110 10 110 3.3 1 12 +1 9.9 16 28 9.8 42 38 81
GN 214.2-10-120 10 120 3.3 1 12 +1 9.9 16 28 9.8 42 38 87
GN 214.2-12-20 12 20 3.8 1 14 +1 11.9 16 28 11.3 42 61 48
GN 214.2-12-25 12 25 3.8 1 14 +1 11.9 16 28 11.3 42 61 51
GN 214.2-12-30 12 30 3.8 1 14 +1 11.9 16 28 11.3 42 61 55
GN 214.2-12-35 12 35 3.8 1 14 +1 11.9 16 28 11.3 42 61 58
GN 214.2-12-40 12 40 3.8 1 14 +1 11.9 16 28 11.3 42 61 62
GN 214.2-12-45 12 45 3.8 1 14 +1 11.9 16 28 11.3 42 61 66
GN 214.2-12-50 12 50 3.8 1 14 +1 11.9 16 28 11.3 42 61 69
GN 214.2-12-60 12 60 3.8 1 14 +1 11.9 16 28 11.3 42 61 76
GN 214.2-12-70 12 70 3.8 1 14 +1 11.9 16 28 11.3 42 61 83
GN 214.2-12-80 12 80 3.8 1 14 +1 11.9 16 28 11.3 42 61 91
GN 214.2-12-90 12 90 3.8 1 14 +1 11.9 16 28 11.3 42 61 105
GN 214.2-12-100 12 100 3.8 1 14 +1 11.9 16 28 11.3 42 61 109
GN 214.2-12-110 12 110 3.8 1 14 +1 11.9 16 28 11.3 42 61 117
GN 214.2-12-120 12 120 3.8 1 14 +1 11.9 16 28 11.3 42 113 126
GN 214.2-16-30 16 30 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 101
GN 214.2-16-35 16 35 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 108
GN 214.2-16-40 16 40 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 115
GN 214.2-16-45 16 45 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 108
GN 214.2-16-50 16 50 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 128
GN 214.2-16-60 16 60 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 141
GN 214.2-16-70 16 70 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 156
GN 214.2-16-80 16 80 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 167
GN 214.2-16-90 16 90 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 171
GN 214.2-16-100 16 100 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 197
GN 214.2-16-110 16 110 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 209
GN 214.2-16-120 16 120 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 222
GN 214.2-16-130 16 130 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 236
GN 214.2-16-140 16 140 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 249
GN 214.2-16-150 16 150 4.8 1.2 19 +1 15.9 20 32 14.2 46.5 113 263
3D-модель Технические данные (PDF)

Характеристики

Штифт

Сталь

гальванически оцинкована с голубой пассивацией

Стопорная собачка

Листовая нержавеющая сталь AISI 304

Подъёмное кольцо

Нержавеющая сталь AISI 301

Кнопка / ползун

Пластик

  • термостойкость до 80 °C
  • Кнопка: красная

пружина

Нержавеющая сталь AISI 301

Информация

Установочные штифты с осевой фиксацией GN 214.2 используются для быстрой фиксации, соединения и блокировки различных зажимных и крепёжных систем. Стандартное применение: центровочные штифты, которые должны часто сниматься и заново устанавливаться.

Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают стопорный штифт в осевом положении в отверстии. Фиксатор втягивается нажатием кнопки, а после отпускания кнопки он возвращается прижимной пружиной в положение зажима.

Вариант исполнения с поворотным подъёмным кольцом идеально подходит для использования в местах с ограниченным пространством.

Значения нагрузки в вышеприведённой таблице для касательного напряжения получены теоретически и являются ориентировочными. Они не являются обязательными рекомендуемыми значениями и исключают любую ответственность. На них не распространяется гарантия качества и выполнения условий. Оператор (пользователь) должен определять в каждом конкретном случае, является ли продукт подходящим для предполагаемого применения.

Аксессуары

  • Шариковые цепи GN 111
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация

Вопрос о продукции

Спросите о серии GN 214.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 113.1 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.1

Штифты с шариковыми фиксаторами из нержавеющей стали

с компенсацией зажимной длины

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.10 — Штифты с шариковыми фиксаторами

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами
GN 113.11 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.11

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 303

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.12

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 630

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.20-L — Штифты с шариковыми фиксаторами

GN 113.20-L

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Г-образной ручкой
GN 113.20-P — Штифты с шариковыми фиксаторами

GN 113.20-P

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С грибовидной ручкой
GN 113.20-T — Штифты с шариковыми фиксаторами

GN 113.20-T

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Т-образной ручкой
GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.3

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 303, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул модели

GN 214.2 — Установочные штифты

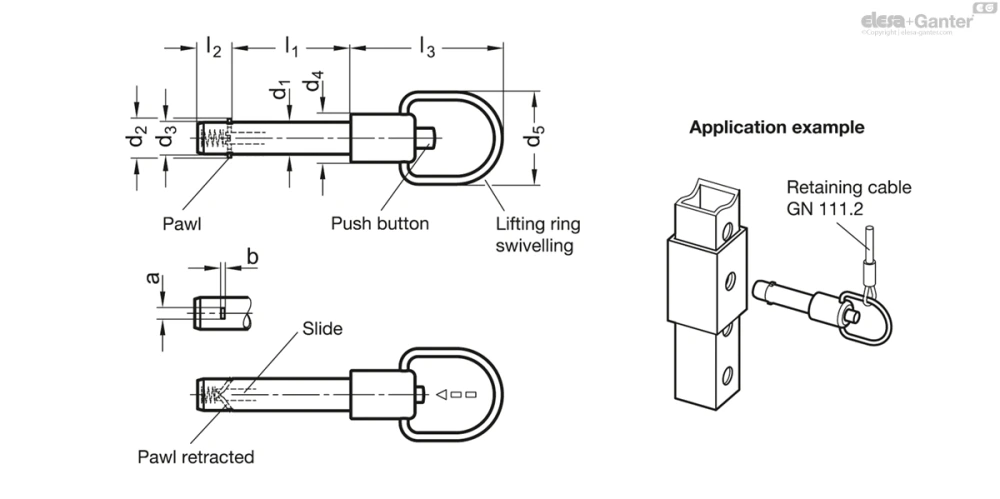

Чертёж GN 214.2
