Серия GN 210
GN 210-V
Рычаги переключения передач
Цинковое литьё под давлением
С двусторонним квадратом, без зажима
Исполнения серии GN 210
GN 210-B
Рычаги переключения передач
Цинковое литьё под давлением
GN 210-BK
Рычаги переключения передач
Цинковое литьё под давлением
GN 210-K
Рычаги переключения передач
Цинковое литьё под давлением
GN 210-KK
Рычаги переключения передач
Цинковое литьё под давлением
GN 210-V
Рычаги переключения передач
Цинковое литьё под давлением
GN 210-VK
Рычаги переключения передач
Цинковое литьё под давлением
Изображения
Схемы

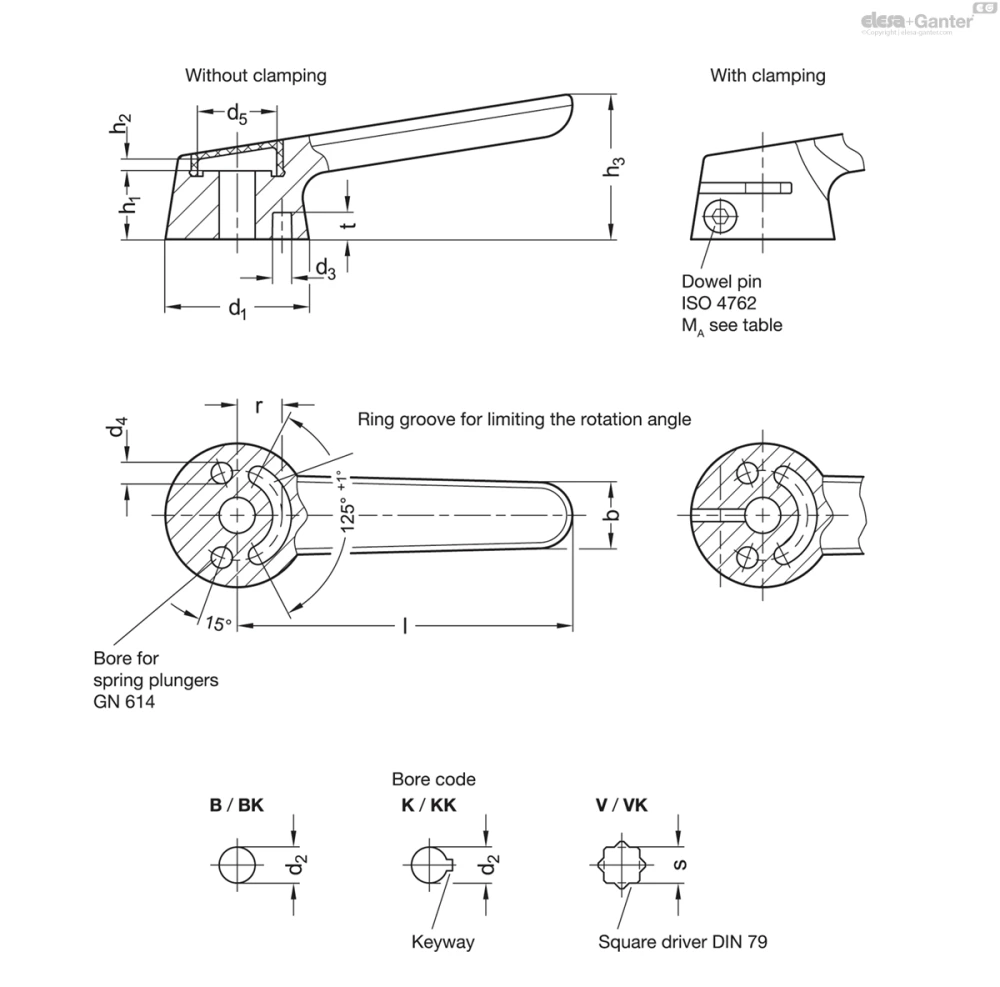

GN 210-V
Таблица моделей — Рычаги переключения передач
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 210-32-V8-N-ZD-SW | 32 | 8 | 15 | 4.2 | 4 | 18.8 | 14.9 | 3.4 | 36 | 91.5 | 10 | 6 | 117 | |
| GN 210-32-V8-N-ZD-SR | 32 | 8 | 15 | 4.2 | 4 | 18.8 | 14.9 | 3.4 | 36 | 91.5 | 10 | 6 | 117 | |
| GN 210-32-V10-N-ZD-SW | 32 | 10 | 15 | 4.2 | 4 | 18.8 | 14.9 | 3.4 | 36 | 91.5 | 10 | 6 | 117 | |
| GN 210-32-V10-N-ZD-SR | 32 | 10 | 15 | 4.2 | 4 | 18.8 | 14.9 | 3.4 | 36 | 91.5 | 10 | 6 | 117 | |
| GN 210-40-V10-N-ZD-SW | 40 | 10 | 18.5 | 5.2 | 5 | 23.6 | 19.1 | 2.8 | 44 | 114 | 12.5 | 7.5 | 228 | |
| GN 210-40-V10-N-ZD-SR | 40 | 10 | 18.5 | 5.2 | 5 | 23.6 | 19.1 | 2.8 | 44 | 114 | 12.5 | 7.5 | 228 | |
| GN 210-40-V12-N-ZD-SW | 40 | 12 | 18.5 | 5.2 | 5 | 23.6 | 19.1 | 2.8 | 44 | 114 | 12.5 | 7.5 | 228 | |
| GN 210-40-V12-N-ZD-SR | 40 | 12 | 18.5 | 5.2 | 5 | 23.6 | 19.1 | 2.8 | 44 | 114 | 12.5 | 7.5 | 228 | |
| GN 210-50-V12-N-ZD-SW | 50 | 12 | 23 | 6.2 | 6 | 30.5 | 23.6 | 4 | 55 | 142 | 16 | 9 | 447 | |
| GN 210-50-V12-N-ZD-SR | 50 | 12 | 23 | 6.2 | 6 | 30.5 | 23.6 | 4 | 55 | 142 | 16 | 9 | 447 | |
| GN 210-50-V14-N-ZD-SW | 50 | 14 | 23 | 6.2 | 6 | 30.5 | 23.6 | 4 | 55 | 142 | 16 | 9 | 447 | |
| GN 210-50-V14-N-ZD-SR | 50 | 14 | 23 | 6.2 | 6 | 30.5 | 23.6 | 4 | 55 | 142 | 16 | 9 | 447 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза, без зажима
- Вариант исполнения BK: без шпоночного паза, с зажимом
- Вариант исполнения K: со шпоночным пазом, без зажима
- Вариант исполнения KK: со шпоночным пазом, с зажимом
- Вариант исполнения V: с двусторонним квадратом, без зажима
- Вариант исполнения VK: с двусторонним квадратом, с зажимом
Обозначение (колпачок)
- Обозначение N: гладкий
Ручка
Цинковое литьё под давлением ZD
- С пластиковым покрытием
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Шпоночный паз DIN 6885-1
- P9 для типа K
- JS9 для типа KK
Крышка
Пластик, полиамид (PA)
- Съёмный
- Серый цвет для SR
- Чёрный цвет для SW
Винт с головкой под торцевой ключ ISO 4762
для кода отверстия BK / KK / VK
Нержавеющая сталь
Информация
Рычаги переключения передач GN 210 используются для привода валов, таких как для переключения передач и включения сцепления или приведения в действие клапанов и заслонок.
Крутящий момент передаётся через положительное соединение либо через параллельную шпонку, либо через квадратный привод. Это обеспечивает определённое угловое положение между валом и рукояткой. Угловое положение может быть свободно определено при помощи рычагов переключения передач с гладким отверстием.
Рычаги переключения передач с параллельной шпонкой или квадратным приводом могут фиксировать в осевом направлении при помощи потайной шайбы. Варианты исполнения с зажимом передают крутящие моменты и силы с нулевым зазором через фрикционную блокировку и фиксируют втулку в осевом направлении. Их легко устанавливать. Они обеспечивают последующую регулировку.
Угол вращения рычагов переключения передач может удерживаться пружинными фиксаторами или быть ограниченным установочными штифтами. Угол вращения в соответствии с требованиями конкретной области применения может определяться при помощи двух установочных штифтов.
Принадлежности
Техническая информация
Технические инструкции
Вопрос о продукции
Спросите о серии GN 210-V — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
