Серия GN 215
GN 215
Ручки рычажного типа
Сталь
Ручки рычажного типа
Изображения

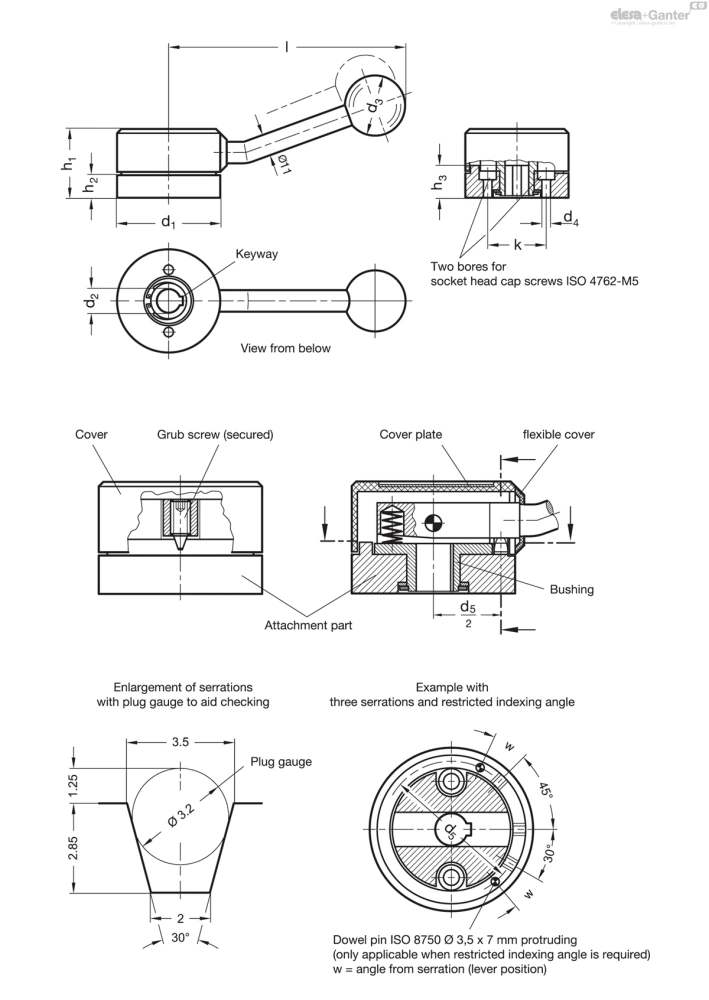

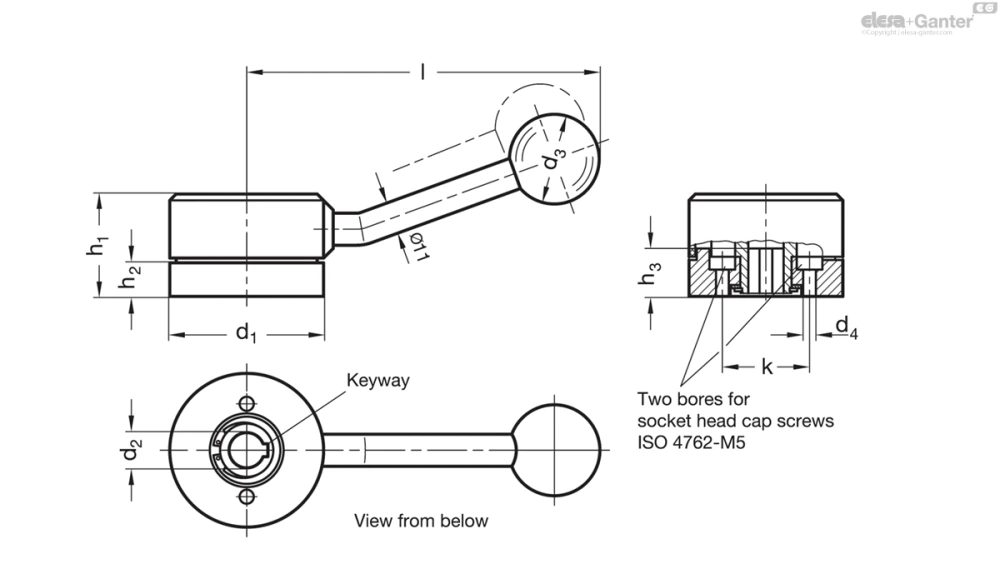

Схемы
GN 215
Таблица моделей — Ручки рычажного типа
| Артикул |
|
|
d3 | d4 |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 215-54-K10-A | 54 | K 10 | 32 | 5.2 | 44.5 | 37 | 13 | 16.5 | 30 | 122 | 22° | 460 | |
| GN 215-54-K12-A | 54 | K 12 | 32 | 5.2 | 44.5 | 37 | 13 | 16.5 | 30 | 122 | 22° | 466 | |
| GN 215-60-K14-A | 60 | K 14 | 32 | 5.2 | 50 | 39 | 15 | 18.5 | 36 | 125 | 19° | 619 | |
| GN 215-60-K16-A | 60 | K 16 | 32 | 5.2 | 50 | 39 | 15 | 18.5 | 36 | 125 | 19° | 597 | |
| GN 215-54-K10-B | 54 | K 10 | 32 | 5.2 | 44.5 | 37 | 13 | 16.5 | 30 | 122 | 22° | 461 | |
| GN 215-54-K12-B | 54 | K 12 | 32 | 5.2 | 44.5 | 37 | 13 | 16.5 | 30 | 122 | 22° | 440 | |
| GN 215-60-K14-B | 60 | K 14 | 32 | 5.2 | 50 | 39 | 15 | 18.5 | 36 | 125 | 19° | 580 | |
| GN 215-60-K16-B | 60 | K 16 | 32 | 5.2 | 50 | 39 | 15 | 18.5 | 36 | 125 | 19° | 580 |
Характеристики
Типы
- Тип A: без зубцов
- Тип B: с зубчатым венцом (30 зубцами)
Рычажок
Сталь
- Чернение
- Шпоночный паз
- Допустимая ширина паза P9
- Отверстие K 10: DIN 6885-1
- Отверстие K 12 ... K 16: DIN 6885-2
Заглушка
Пластик
- Чёрный цвет
- с прикрепленным защитным диском из ПВХ светло-серого цвета
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация
С использованием ручек рычажного типа GN 215 осуществляется поворот на заданный угол и прочная фиксация валов. Для фиксации поднимите рычаг с зубцов, преодолев давление пружины (управление одной рукой).
Ограничение угла поворота достигается посредством двух штифтов (рисунок).
Втулка присоединяется к валу через шпоночный паз.
Центровочный фланец прикрепляется к машине с помощью двух винтов с головкой под торцевой ключ (M 5).
Рычаг, с помощью центровочного штифта, обеспечивает связь между валом и центровочным фланцем.
Зубцы защищены от шлифовального шлама и подобных частиц крышкой. Эта крышка может быть вставлена вручную (эластичные выступы фиксируются в пазу) и снимается при помощи отвёртки.
По запросу
- Зубцы, ограниченный угол согласно чертежу
Техническая информация
Технические и монтажные инструкции для ручек рычажного типа
Стандартный центровочный штифт является клиновым. Он обеспечивает расположение без зазоров, а также лёгкое зацепление и расцепление.
Если беззазорное расположение не требуется, то может быть использован установочный штифт (выполненный из стопорного винта DIN 915-M6x14). Зубцы могут быть квадратными или с дюбелями и подходящими отверстиями. Такие отверстия должны быть достаточно большими, чтобы дюбель не ограничивался при зацеплении (радиус поворота рычага).
Наименьший доступный угол для специальных зубцов:
11º для размера 54
9º для размера 60
Меньшие углы могут быть получены с подходящими зубцами и дюбелями.
