Серия ELC.
ELC-FC3
Поворотные рычаги
подходят для операций нажатия, технополимер
Втулка из воронёной стали, крышка в сером цвете
Исполнения серии ELC.
Изображения

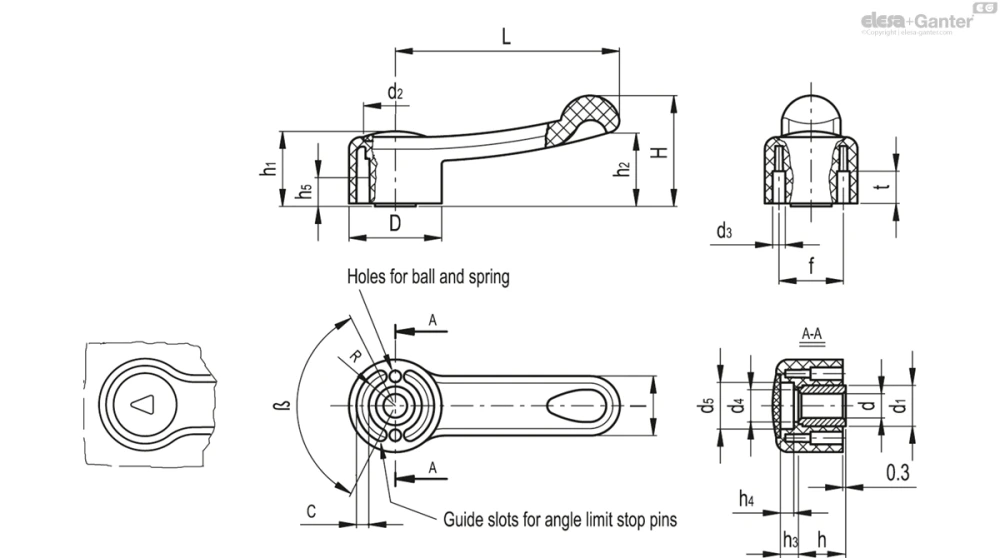

Схемы
ELC-FC3
Таблица моделей — Поворотные рычаги
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
h5 |
|
|
|
|
|
|
|
|
|
|
β |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 212121-FC3 | ELC.67 A-6-FC3 | 32 | 6 | 67 | 35 | 16 | 24 | 24 | 5 | 3 | 10 | 15 | 22.5 | 4 | 4 | 10 | 16 | 20 | 12 | 9 | 4 | 125±1° | 24 | 67 | |
| 212131-FC3 | ELC.85 A-8-FC3 | 37 | 8 | 85 | 41 | 17.5 | 27 | 27 | 7.5 | 5 | 10 | 18 | 26 | 5 | 5 | 13.5 | 20 | 23 | 13.8 | 12.5 | 4.3 | 125±1° | 26 | 64 | |
| 212141-FC3 | ELC.110 A-12-FC3 | 46 | 12 | 110 | 54 | 22 | 35 | 36 | 10 | 8 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 118 | |
| 212151-FC3 | ELC.140 A-14-FC3 | 54 | 14 | 140 | 60 | 27 | 38 | 38 | 8.5 | 6 | 10 | 26 | 36 | 8 | 8 | 21 | 31 | 34 | 20.2 | 16 | 7 | 125±1° | 39 | 118 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Колпачок втулки
Технополимер на основе армированного стекловолокном полиамида (PA), матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.
Стандартные исполнения
- ELC: втулка из воронёной стали, развёрнутое отверстие H7, крышка в цветах Ergostyle.
- ELC-FC3: втулка из воронёной стали, развёрнутое отверстие H7, крышка светло-серого цвета RAL 7035, с индикатором-стрелкой.
- ELC-SST: втулка из нержавеющей стали AISI 303, развёрнутое отверстие H7, крышка в цветах Ergostyle.
- ELC-SST-FC3: втулка из нержавеющей стали AISI 303, развёрнутое отверстие H7, крышка светло-серого цвета RAL 7035, с индикатором-стрелкой.
Общая информация
Эргономичность
Вращения выполняются плавно и мощно благодаря рукоятке рычага тяжёлого типа, в то время как увеличенный и углублённый полусферический конец обеспечивает эффективный захват.
Ограничение угла маневра
Ограничение угла маневра возможно посредством установки стопорных штифтов в направляющий паз с тыльной стороны.
Аксессуары по запросу
Аксессуары по запросу
- GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..

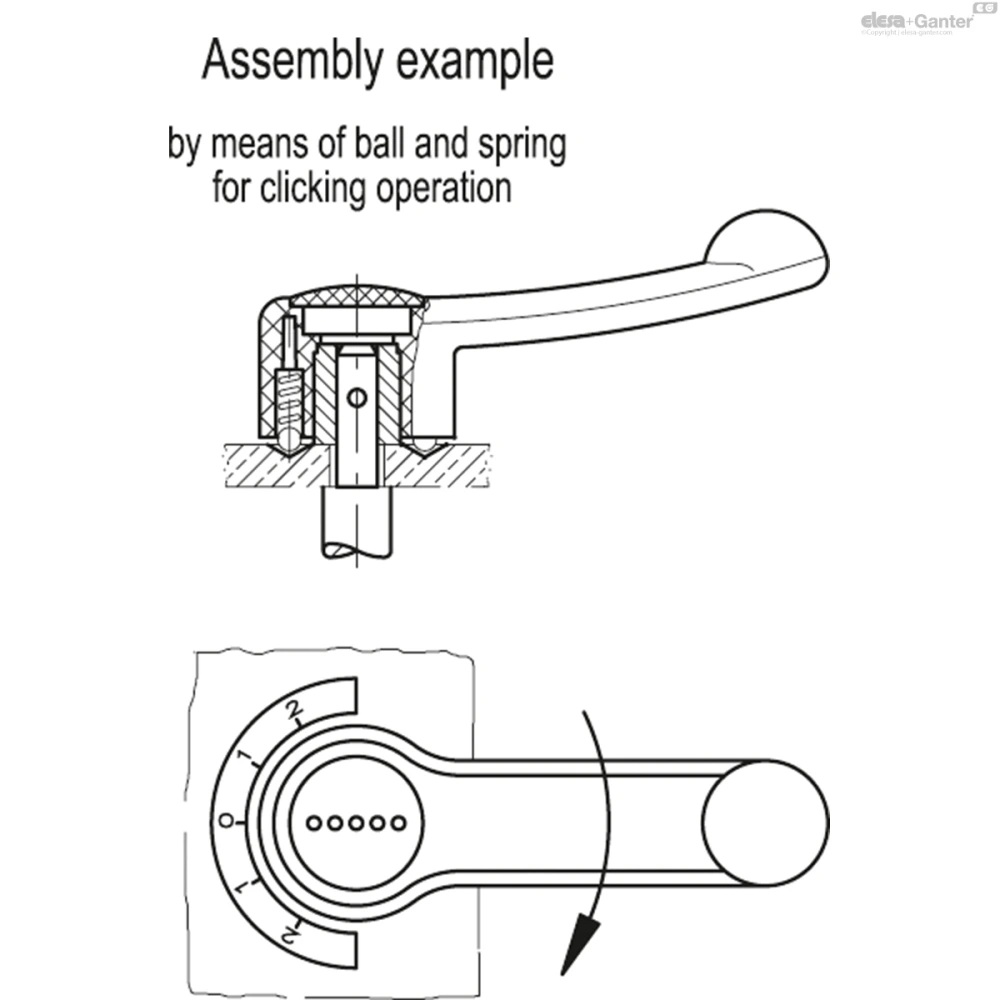

- MS.: шарик и пружина для нажимного действия должны быть установлены в два отверстия d3, просверлённых под углом 180° (см. шарик и пружину)).
- ECB.T: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).
- ECBF.T: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цвет — светло-серый RAL 7035, с индикаторной стрелкой, сборка путём плотной посадки (см. таблицу).
Другие исполнения
Специальные исполнения доступны по запросу
Рычаги с поперечными отверстиями в соответствии с GN 110.
