Серия ELCR.
ELCR.
Рычаги управления
подходят для операций нажатия, технополимер
Рычаги управления
Изображения

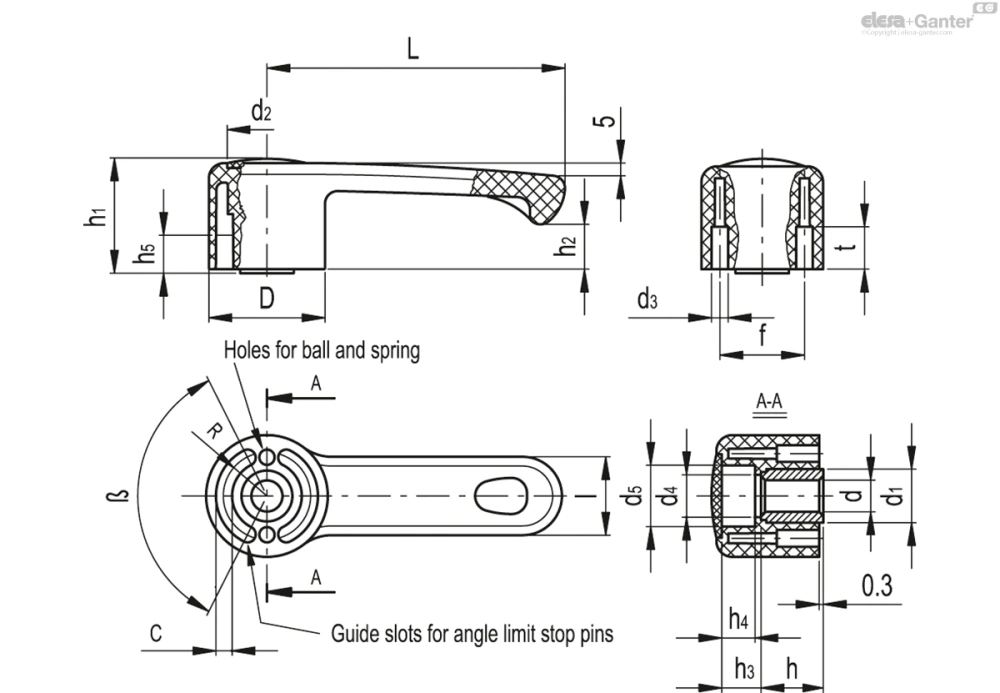

Схемы
ELCR.
Таблица моделей — Рычаги управления
| Артикул | Описание | D | dH7 | L | h | h1 | h2 | h3 | h4 | h5 | d1 | d2 | d3* | d3 | d4 | d5 | l | R | t | c | β | f | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 212241-C1 | ELCR.118 A-12-C1 | 46 | 12 | 118 | 22 | 44 | 18.5 | 19 | 17 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 135 | |
| 212241-C2 | ELCR.118 A-12-C2 | 46 | 12 | 118 | 22 | 44 | 18.5 | 19 | 17 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 135 | |
| 212241-C3 | ELCR.118 A-12-C3 | 46 | 12 | 118 | 22 | 44 | 18.5 | 19 | 17 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 135 | |
| 212241-C4 | ELCR.118 A-12-C4 | 46 | 12 | 118 | 22 | 44 | 18.5 | 19 | 17 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 135 | |
| 212241-C5 | ELCR.118 A-12-C5 | 46 | 12 | 118 | 22 | 44 | 18.5 | 19 | 17 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 135 | |
| 212241-C6 | ELCR.118 A-12-C6 | 46 | 12 | 118 | 22 | 44 | 18.5 | 19 | 17 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 135 | |
| 212241-C17 | ELCR.118 A-12-C17 | 46 | 12 | 118 | 22 | 44 | 18.5 | 19 | 17 | 10 | 22 | 31.5 | 6 | 6 | 17 | 25.5 | 29 | 17.5 | 15.5 | 6.5 | 125±1° | 32 | 135 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Колпачок втулки
- ECB.T: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартное исполнение
втулка из воронёной стали, H7 рассверлённое отверстие
Общая информация
Особенности и области применения
Рычаги управления ELCR. имеют прямой рычаг, параллельный зажимной поверхности. Особенно подходят для применения в случаях, когда угол поворота рычага ограничивается из-за недостатка места.
Эргономичность
Вращения выполняются плавно и мощно благодаря рукоятке рычага тяжёлого типа, в то время как увеличенный и углублённый полусферический конец обеспечивает эффективный захват.
Ограничение угла маневра
Ограничение угла маневра возможно посредством установки стопорных штифтов в направляющий паз с тыльной стороны.
Аксессуары по запросу
Аксессуары по запросу
- GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..

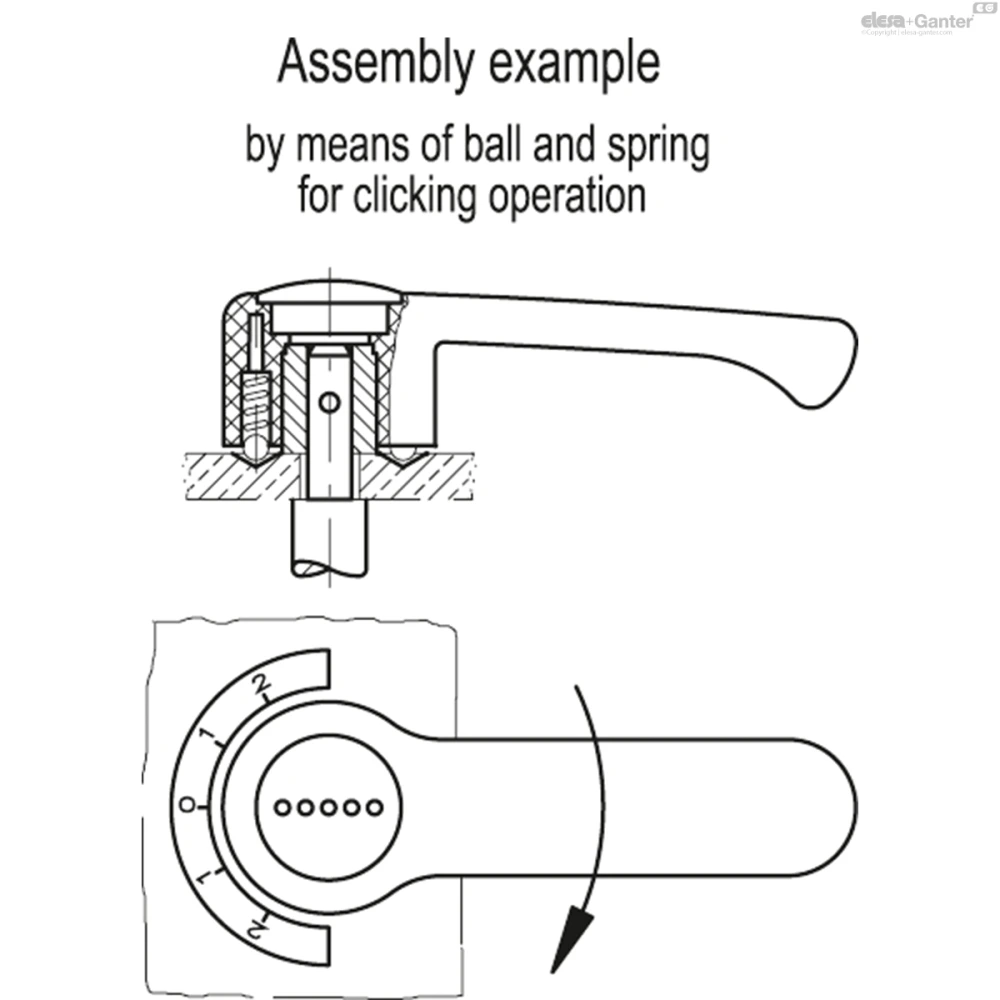

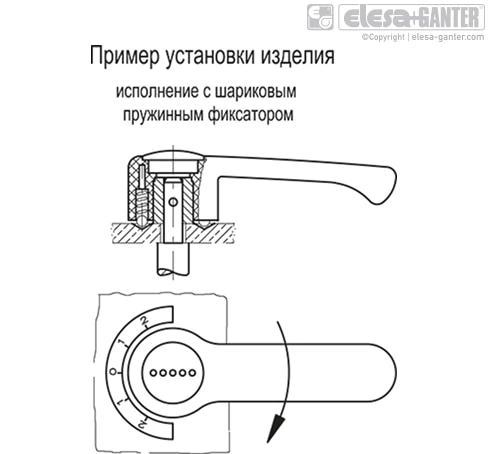

- MS.: шарик и пружина для нажимного действия должны быть установлены в два отверстия d3, просверлённых под углом 180° (см. шарик и пружину)).
- ECB.T: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).
Другие исполнения
Специальные исполнения доступны по запросу
Рычаги с поперечными отверстиями в соответствии с GN 110.
