Серия GN 181
GN 181
Крепёжные комплекты
Цинковое литьё под давлением, для П-образных ручек для ящиков и шкафов
Крепёжные комплекты
Изображения
Схемы

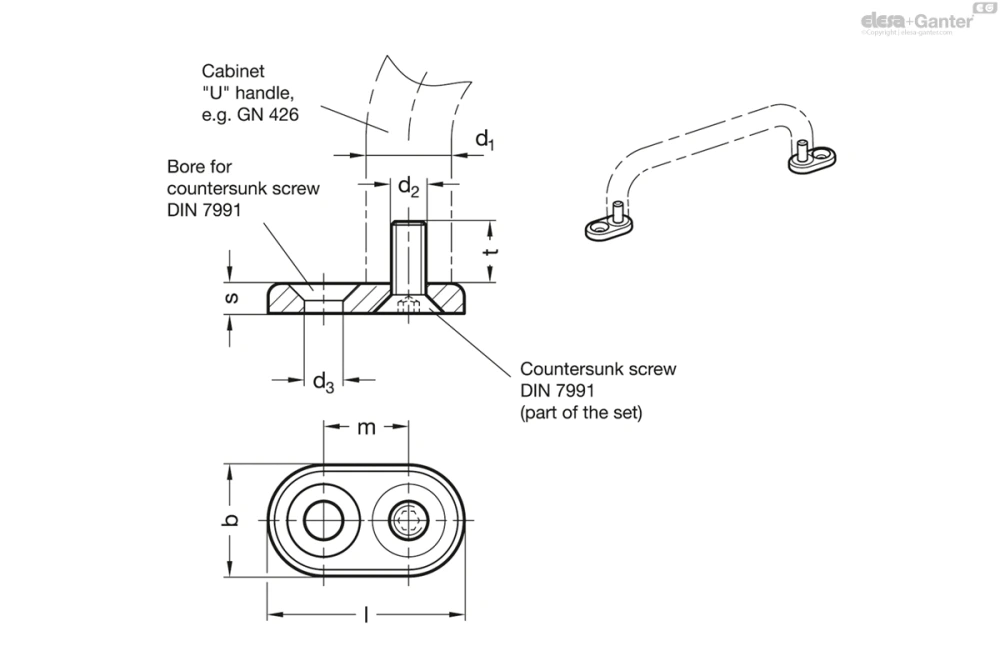

GN 181
Таблица моделей — Крепёжные комплекты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 181-ZD-8-M4-SW | 8 | M 4 | 10 | 4 | 20 | 10 | 3 | 7 | M 4 x 10 | GN 425-8-... | 4 | |
| GN 181-ZD-8-M4-SR | 8 | M 4 | 10 | 4 | 20 | 10 | 3 | 7 | M 4 x 10 | GN 425-8-... | 4 | |
| GN 181-ZD-10-M5-SW | 10 | M 5 | 12 | 5 | 24 | 12 | 4 | 8 | M 5 x 12 | GN 425-10-... | GN 425.1-10-... | 8 | |
| GN 181-ZD-10-M5-SR | 10 | M 5 | 12 | 5 | 24 | 12 | 4 | 8 | M 5 x 12 | GN 425-10-... | GN 425.1-10-... | 8 | |
| GN 181-ZD-12-M6-SW | 12 | M 6 | 15 | 6 | 30 | 15 | 4.5 | 9.5 | M 6 x 14 | GN 425-12-... | GN 425.1-12-... | GN 435-12-... | 14 | |
| GN 181-ZD-12-M6-SR | 12 | M 6 | 15 | 6 | 30 | 15 | 4.5 | 9.5 | M 6 x 14 | GN 425-12-... | GN 425.1-12-... | GN 435-12-... | 14 | |
| GN 181-ZD-16-M6-SW | 16 | M 6 | 18 | 6 | 34 | 16 | 4.5 | 9.5 | M 6 x 14 | GN 425-16-... | GN 435-16-... | 22 | |
| GN 181-ZD-16-M6-SR | 16 | M 6 | 18 | 6 | 34 | 16 | 4.5 | 9.5 | M 6 x 14 | GN 425-16-... | GN 435-16-... | 22 | |
| GN 181-ZD-20-M6-SW | 20 | M 6 | 22 | 6 | 40 | 18 | 4.5 | 9.5 | M 6 x 14 | GN 565-20-... | GN 565.5-20-... | 35 | |
| GN 181-ZD-20-M6-SR | 20 | M 6 | 22 | 6 | 40 | 18 | 4.5 | 9.5 | M 6 x 14 | GN 565-20-... | GN 565.5-20-... | 35 | |
| GN 181-ZD-20-M8-SW | 20 | M 8 | 22 | 8 | 42 | 20 | 6 | 12 | M 8 x 18 | GN 426-20-... | GN 426.1-20-... | 55 | |
| GN 181-ZD-20-M8-SR | 20 | M 8 | 22 | 8 | 42 | 20 | 6 | 12 | M 8 x 18 | GN 426-20-... | GN 426.1-20-... | 55 | |
| GN 181-ZD-26-M8-SW | 26 | M 8 | 28 | 8 | 52 | 24 | 6 | 12 | M 8 x 18 | GN 565-26-... | 93 | |
| GN 181-ZD-26-M8-SR | 26 | M 8 | 28 | 8 | 52 | 24 | 6 | 12 | M 8 x 18 | GN 565-26-... | 93 | |
| GN 181-ZD-28-M10-SW | 28 | M 10 | 30 | 10 | 56 | 26 | 6.5 | 13.5 | M 10 x 20 | GN 426-28-... | GN 426.1-28-... | 89 | |
| GN 181-ZD-28-M10-SR | 28 | M 10 | 30 | 10 | 56 | 26 | 6.5 | 13.5 | M 10 x 20 | GN 426-28-... | GN 426.1-28-... | 89 |
Характеристики
Крепёжные пластины
Цинк, литьё под давлением ZD
С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
Винты с потайной головкой DIN 7991
Сталь
Оцинкованный, синий пассивированный
Информация
Крепёжные комплекты GN 181 позволяют устанавливать различные П-образные ручки для ящиков и шкафов и трубчатые ручки с внутренней резьбой со стороны оператора.
Монтажное положение крепёжных пластин настраивается по требованию заказчика без ограничений, что обеспечивает боковое смещение или монтаж с различными расстояниями между отверстиями.
Крепёжный комплект состоит из двух крепёжных пластин и двух винтов с потайной головкой.
