Серия GN 124.1

GN 124.1

Установочные штифты из нержавеющей стали

с осевой фиксацией (магнитные фиксаторы)

Установочные штифты из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 124.1 — Установочные штифты из нержавеющей стали

Схемы

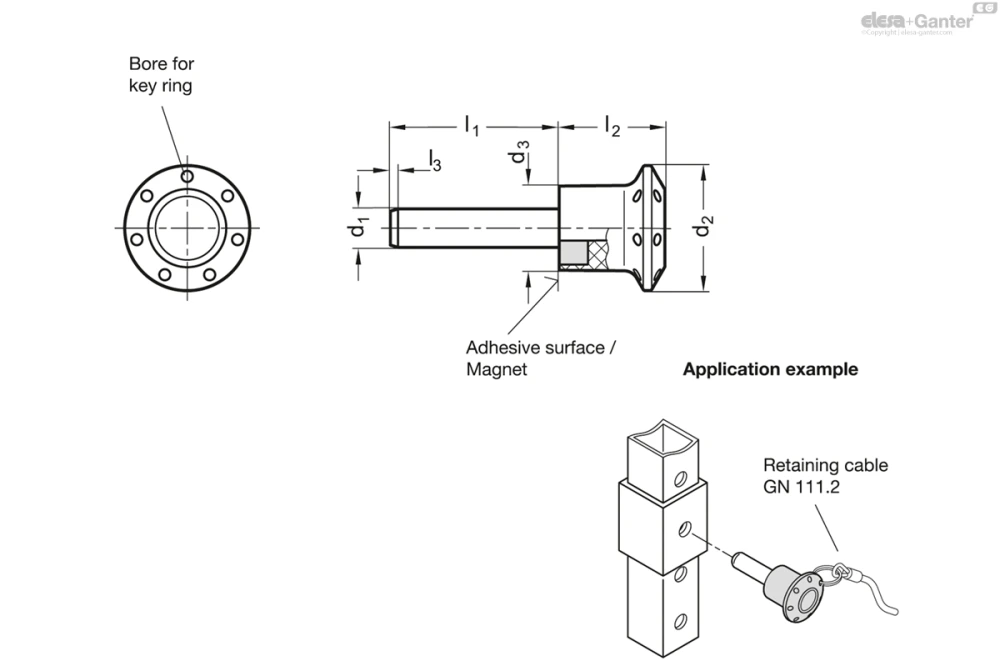

Схема GN 124.1

GN 124.1

Таблица моделей — Установочные штифты из нержавеющей стали

Артикул
В корзину
GN 124.1-6-12 6 12 26 17.5 22 22 1.3 6 65 22 14
GN 124.1-6-17 6 17 26 17.5 22 - 1.3 6 65 22 19
GN 124.1-6-22 6 22 26 17.5 22 - 1.3 6 65 22 20
GN 124.1-6-27 6 27 26 17.5 22 - 1.3 6 65 22 21
GN 124.1-6-32 6 32 26 17.5 22 - 1.3 6 65 22 22
GN 124.1-6-42 6 42 26 17.5 22 - 1.3 6 65 22 25
GN 124.1-6-52 6 52 26 17.5 22 - 1.3 6 65 22 27
GN 124.1-8-17 8 17 26 17.5 22 - 1.3 8 45 40 24
GN 124.1-8-22 8 22 26 17.5 22 - 1.3 8 45 40 24
GN 124.1-8-27 8 27 26 17.5 22 - 1.3 8 45 40 23
GN 124.1-8-32 8 32 26 17.5 22 - 1.3 8 45 40 27
GN 124.1-8-42 8 42 26 17.5 22 - 1.3 8 45 40 31
GN 124.1-8-52 8 52 26 17.5 22 22 1.3 8 45 40 36
GN 124.1-8-62 8 62 26 17.5 22 22 1.3 8 45 40 38
GN 124.1-10-18 10 18 34 23 28.5 28.5 2.2 10 95 62 44
GN 124.1-10-23 10 23 34 23 28.5 28.5 2.2 10 95 62 47
GN 124.1-10-28 10 28 34 23 28.5 28.5 2.2 10 95 62 49
GN 124.1-10-33 10 33 34 23 28.5 28.5 2.2 10 95 62 52
GN 124.1-10-43 10 43 34 23 28.5 28.5 2.2 10 95 62 59
GN 124.1-10-53 10 53 34 23 28.5 28.5 2.2 10 95 62 65
GN 124.1-10-63 10 63 34 23 28.5 28.5 2.2 10 95 62 71
GN 124.1-12-23 12 23 34 23 28.5 28.5 2.2 12 75 90 53
GN 124.1-12-33 12 33 34 23 28.5 28.5 2.2 12 75 90 62
GN 124.1-12-43 12 43 34 23 28.5 28.5 2.2 12 75 90 70
GN 124.1-12-53 12 53 34 23 28.5 28.5 2.2 12 75 90 79
GN 124.1-12-63 12 63 34 23 28.5 28.5 2.2 12 75 90 88
GN 124.1-12-83 12 83 34 23 28.5 28.5 2.2 12 75 90 104
3D-модель Технические данные (PDF)

Характеристики

Штифт

Нержавеющая сталь AISI 303

Поворотная ручка

Пластичный технополимер (полиамид PA)

  • чёрно-серый цвет
  • термостойкость до 80 °C

Удерживающий магнит

Неодим, железо, бор

Информация

Установочные штифты из нержавеющей стали GN 124.1 используются для быстрой фиксации, соединения и блокировки различных деталей и заготовок, изготовленных из магнитных материалов.

Неодимовый магнит, размещённый в нижней части болта, закрепляет болт в осевом положении и удерживает его на месте при монтаже. Высокое качество обработки поверхностей с перпендикулярно расположенными установочными отверстиями обеспечивает эффективный магнитный поток и превосходное крепление в осевом направлении.

Расчётные значения касательного напряжения поперечного сечения болта получены теоретически и не дают какой-либо гарантии. На них не распространяется гарантия качества и выполнения условий. Оператор (пользователь) должен самостоятельно определять в каждом конкретном случае, является ли продукт подходящим для предполагаемого применения.

Аксессуары

  • Шариковые цепи GN 111
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4
