Серия GN 114.8
GN 114.8
Установочные штифты
Штифт из нержавеющей стали, Т-образная пластиковая ручка, с осевой фиксацией (стопорная собачка)
Установочные штифты
Изображения

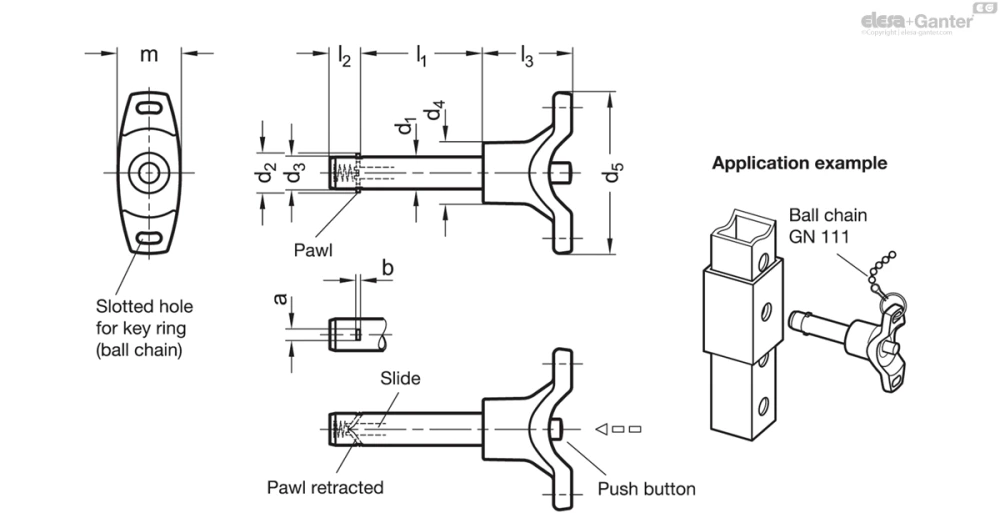

Схемы
GN 114.8
Таблица моделей — Установочные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 114.8-6-10 | 6 | 10 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 14 | |
| GN 114.8-6-12 | 6 | 12 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 15 | |
| GN 114.8-6-16 | 6 | 16 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 15 | |
| GN 114.8-6-20 | 6 | 20 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 16 | |
| GN 114.8-6-25 | 6 | 25 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 17 | |
| GN 114.8-6-30 | 6 | 30 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 18 | |
| GN 114.8-6-35 | 6 | 35 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 19 | |
| GN 114.8-6-40 | 6 | 40 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 20 | |
| GN 114.8-6-45 | 6 | 45 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 20 | |
| GN 114.8-6-50 | 6 | 50 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 21 | |
| GN 114.8-6-60 | 6 | 60 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 23 | |
| GN 114.8-6-70 | 6 | 70 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 25 | |
| GN 114.8-6-80 | 6 | 80 | 2.3 | 0.5 | 7.3 | 5.9 | 15 | 40 | 7 | 22 | 15.5 | 17 | 26 | |
| GN 114.8-8-10 | 8 | 10 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 17 | |
| GN 114.8-8-16 | 8 | 16 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 19 | |
| GN 114.8-8-20 | 8 | 20 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 21 | |
| GN 114.8-8-25 | 8 | 25 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 22 | |
| GN 114.8-8-30 | 8 | 30 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 24 | |
| GN 114.8-8-35 | 8 | 35 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 26 | |
| GN 114.8-8-40 | 8 | 40 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 28 | |
| GN 114.8-8-45 | 8 | 45 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 29 | |
| GN 114.8-8-50 | 8 | 50 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 31 | |
| GN 114.8-8-60 | 8 | 60 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 34 | |
| GN 114.8-8-70 | 8 | 70 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 38 | |
| GN 114.8-8-80 | 8 | 80 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 41 | |
| GN 114.8-8-90 | 8 | 90 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 45 | |
| GN 114.8-8-100 | 8 | 100 | 2.8 | 0.6 | 9.8 | 7.9 | 15 | 40 | 8.4 | 22 | 15.5 | 35 | 48 | |
| GN 114.8-10-15 | 10 | 15 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 32 | |
| GN 114.8-10-20 | 10 | 20 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 34 | |
| GN 114.8-10-25 | 10 | 25 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 36 | |
| GN 114.8-10-30 | 10 | 30 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 39 | |
| GN 114.8-10-35 | 10 | 35 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 41 | |
| GN 114.8-10-40 | 10 | 40 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 43 | |
| GN 114.8-10-45 | 10 | 45 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 46 | |
| GN 114.8-10-50 | 10 | 50 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 48 | |
| GN 114.8-10-60 | 10 | 60 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 53 | |
| GN 114.8-10-70 | 10 | 70 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 58 | |
| GN 114.8-10-80 | 10 | 80 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 62 | |
| GN 114.8-10-90 | 10 | 90 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 67 | |
| GN 114.8-10-100 | 10 | 100 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 72 | |
| GN 114.8-10-110 | 10 | 110 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 77 | |
| GN 114.8-10-120 | 10 | 120 | 3.3 | 1 | 11.7 | 9.9 | 18 | 48 | 9.8 | 27.5 | 20 | 47 | 81 | |
| GN 114.8-12-20 | 12 | 20 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 42 | |
| GN 114.8-12-25 | 12 | 25 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 45 | |
| GN 114.8-12-30 | 12 | 30 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 49 | |
| GN 114.8-12-35 | 12 | 35 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 53 | |
| GN 114.8-12-40 | 12 | 40 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 57 | |
| GN 114.8-12-45 | 12 | 45 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 60 | |
| GN 114.8-12-50 | 12 | 50 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 64 | |
| GN 114.8-12-60 | 12 | 60 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 71 | |
| GN 114.8-12-70 | 12 | 70 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 79 | |
| GN 114.8-12-80 | 12 | 80 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 86 | |
| GN 114.8-12-90 | 12 | 90 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 94 | |
| GN 114.8-12-100 | 12 | 100 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 101 | |
| GN 114.8-12-110 | 12 | 110 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 109 | |
| GN 114.8-12-120 | 12 | 120 | 3.8 | 1 | 13.7 | 11.9 | 18 | 48 | 11.3 | 27.5 | 20 | 75 | 116 | |
| GN 114.8-16-30 | 16 | 30 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 96 | |
| GN 114.8-16-35 | 16 | 35 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 103 | |
| GN 114.8-16-40 | 16 | 40 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 110 | |
| GN 114.8-16-45 | 16 | 45 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 116 | |
| GN 114.8-16-50 | 16 | 50 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 124 | |
| GN 114.8-16-60 | 16 | 60 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 137 | |
| GN 114.8-16-70 | 16 | 70 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 151 | |
| GN 114.8-16-80 | 16 | 80 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 165 | |
| GN 114.8-16-90 | 16 | 90 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 179 | |
| GN 114.8-16-100 | 16 | 100 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 192 | |
| GN 114.8-16-110 | 16 | 110 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 206 | |
| GN 114.8-16-120 | 16 | 120 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 220 | |
| GN 114.8-16-130 | 16 | 130 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 234 | |
| GN 114.8-16-140 | 16 | 140 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 248 | |
| GN 114.8-16-150 | 16 | 150 | 4.8 | 1.2 | 18.7 | 15.9 | 22 | 58 | 14.2 | 34.5 | 27 | 138 | 261 | |
| GN 114.8-20-30 | 20 | 30 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 135 | |
| GN 114.8-20-35 | 20 | 35 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 146 | |
| GN 114.8-20-40 | 20 | 40 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 158 | |
| GN 114.8-20-45 | 20 | 45 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 169 | |
| GN 114.8-20-50 | 20 | 50 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 181 | |
| GN 114.8-20-60 | 20 | 60 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 203 | |
| GN 114.8-20-70 | 20 | 70 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 226 | |
| GN 114.8-20-80 | 20 | 80 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 249 | |
| GN 114.8-20-90 | 20 | 90 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 272 | |
| GN 114.8-20-100 | 20 | 100 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 294 | |
| GN 114.8-20-110 | 20 | 110 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 317 | |
| GN 114.8-20-120 | 20 | 120 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 340 | |
| GN 114.8-20-130 | 20 | 130 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 362 | |
| GN 114.8-20-140 | 20 | 140 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 385 | |
| GN 114.8-20-150 | 20 | 150 | 4.8 | 1.2 | 22.7 | 19.8 | 25 | 58 | 14.8 | 34.5 | 27 | 228 | 408 |
Характеристики
Штифт
Нержавеющая сталь AISI 303
Стопорная собачка
Листовая нержавеющая сталь AISI 304
Т-образная ручка
Пластик, полиамид (PA)
- Чёрный цвет
- Рабочая температура до 80 °C
- Втулка
- Нержавеющая сталь AISI 303
Кнопка / ползун
Пластик, полиацеталь (POM)
- Кнопка: красная
- Рабочая температура до 80 °C
Пружина сжатия
Нержавеющая сталь AISI 302
Информация
Установочные штифты GN 114.8 с осевой фиксацией используются для быстрой фиксации, соединения и крепления различных компонентов. Как правило, они используются в качестве опорных болтов, которые подлежат частой сборке и разборке.
Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают установочный штифт в осевом положении в отверстии. Они втягиваются нажимной кнопкой и при отпускании пружина сжатия возвращает их в положение блокировки. Стопорные собачки не отцентрованы по отношению к Т-образной ручке.
Техническое приложение содержит значения номинальной нагрузки для двусторонней прочности на срез (прочность на разрыв).
Аксессуары
Техническая информация
Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов
Информация
Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.
При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.
Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.
Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.
При проектировании должен учитываться соответствующий коэффициент безопасности.
Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)
