Серия GN 114.6

GN 114.6

Установочные штифты из нержавеющей стали

Ручка из нержавеющей стали, с осевой фиксацией (стопорная собачка)

Установочные штифты из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 114.6 — Установочные штифты из нержавеющей стали

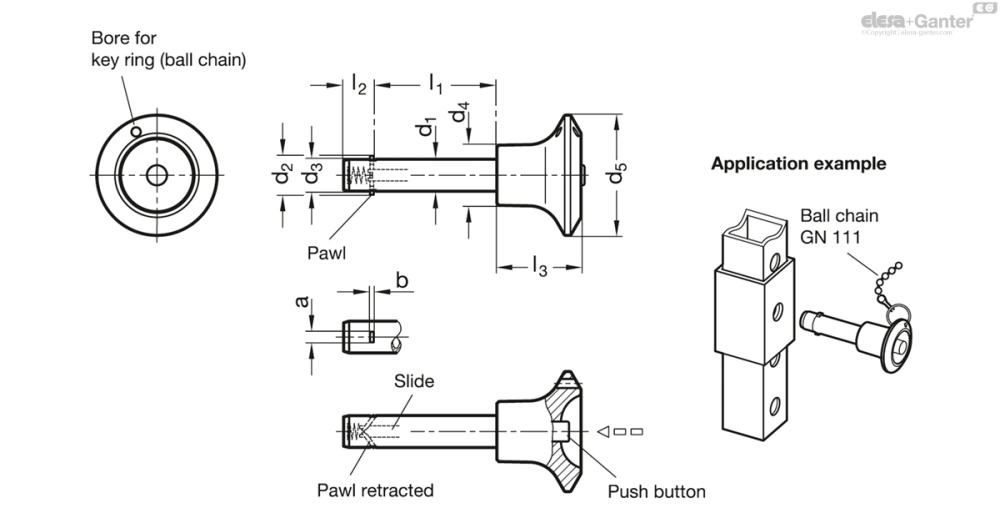

Схемы

Схема GN 114.6

GN 114.6

Таблица моделей — Установочные штифты из нержавеющей стали

Артикул
Вес (г) В корзину
GN 114.6-6-16 6 16 2.3 0.5 7.3 5.9 12 25 7 20 17 33
GN 114.6-6-20 6 20 2.3 0.5 7.3 5.9 12 25 7 20 17 34
GN 114.6-6-25 6 25 2.3 0.5 7.3 5.9 12 25 7 20 17 35
GN 114.6-6-30 6 30 2.3 0.5 7.3 5.9 12 25 7 20 17 36
GN 114.6-6-35 6 35 2.3 0.5 7.3 5.9 12 25 7 20 17 36
GN 114.6-6-40 6 40 2.3 0.5 7.3 5.9 12 25 7 20 17 38
GN 114.6-6-45 6 45 2.3 0.5 7.3 5.9 12 25 7 20 17 40
GN 114.6-6-50 6 50 2.3 0.5 7.3 5.9 12 25 7 20 17 40
GN 114.6-6-60 6 60 2.3 0.5 7.3 5.9 12 25 7 20 17 46
GN 114.6-6-70 6 70 2.3 0.5 7.3 5.9 12 25 7 20 17 50
GN 114.6-6-80 6 80 2.3 0.5 7.3 5.9 12 25 7 20 17 52
GN 114.6-8-16 8 16 2.8 0.6 9.8 7.9 15 30 8.4 21 35 53
GN 114.6-8-20 8 20 2.8 0.6 9.8 7.9 15 30 8.4 21 35 54
GN 114.6-8-25 8 25 2.8 0.6 9.8 7.9 15 30 8.4 21 35 57
GN 114.6-8-30 8 30 2.8 0.6 9.8 7.9 15 30 8.4 21 35 59
GN 114.6-8-35 8 35 2.8 0.6 9.8 7.9 15 30 8.4 21 35 60
GN 114.6-8-40 8 40 2.8 0.6 9.8 7.9 15 30 8.4 21 35 62
GN 114.6-8-45 8 45 2.8 0.6 9.8 7.9 15 30 8.4 21 35 65
GN 114.6-8-50 8 50 2.8 0.6 9.8 7.9 15 30 8.4 21 35 66
GN 114.6-8-60 8 60 2.8 0.6 9.8 7.9 15 30 8.4 21 35 73
GN 114.6-8-70 8 70 2.8 0.6 9.8 7.9 15 30 8.4 21 35 75
GN 114.6-8-80 8 80 2.8 0.6 9.8 7.9 15 30 8.4 21 35 80
GN 114.6-8-90 8 90 2.8 0.6 9.8 7.9 15 30 8.4 21 35 84
GN 114.6-8-100 8 100 2.8 0.6 9.8 7.9 15 30 8.4 21 35 86
GN 114.6-10-15 10 15 3.3 1 11.7 9.9 18 34 9.8 26 47 87
GN 114.6-10-20 10 20 3.3 1 11.7 9.9 18 34 9.8 26 47 87
GN 114.6-10-25 10 25 3.3 1 11.7 9.9 18 34 9.8 26 47 90
GN 114.6-10-30 10 30 3.3 1 11.7 9.9 18 34 9.8 26 47 93
GN 114.6-10-35 10 35 3.3 1 11.7 9.9 18 34 9.8 26 47 94
GN 114.6-10-40 10 40 3.3 1 11.7 9.9 18 34 9.8 26 47 99
GN 114.6-10-45 10 45 3.3 1 11.7 9.9 18 34 9.8 26 47 103
GN 114.6-10-50 10 50 3.3 1 11.7 9.9 18 34 9.8 26 47 106
GN 114.6-10-60 10 60 3.3 1 11.7 9.9 18 34 9.8 26 47 111
GN 114.6-10-70 10 70 3.3 1 11.7 9.9 18 34 9.8 26 47 116
GN 114.6-10-80 10 80 3.3 1 11.7 9.9 18 34 9.8 26 47 122
GN 114.6-10-90 10 90 3.3 1 11.7 9.9 18 34 9.8 26 47 128
GN 114.6-10-100 10 100 3.3 1 11.7 9.9 18 34 9.8 26 47 134
GN 114.6-10-110 10 110 3.3 1 11.7 9.9 18 34 9.8 26 47 140
GN 114.6-10-120 10 120 3.3 1 11.7 9.9 18 34 9.8 26 47 146
GN 114.6-12-20 12 20 3.8 1 13.7 11.9 18 34 11.3 26 75 94
GN 114.6-12-25 12 25 3.8 1 13.7 11.9 18 34 11.3 26 75 99
GN 114.6-12-30 12 30 3.8 1 13.7 11.9 18 34 11.3 26 75 104
GN 114.6-12-40 12 40 3.8 1 13.7 11.9 18 34 11.3 26 75 112
GN 114.6-12-35 12 35 3.8 1 13.7 11.9 18 34 11.3 26 75 109
GN 114.6-12-45 12 45 3.8 1 13.7 11.9 18 34 11.3 26 75 117
GN 114.6-12-50 12 50 3.8 1 13.7 11.9 18 34 11.3 26 75 121
GN 114.6-12-60 12 60 3.8 1 13.7 11.9 18 34 11.3 26 75 120
GN 114.6-12-70 12 70 3.8 1 13.7 11.9 18 34 11.3 26 75 138
GN 114.6-12-80 12 80 3.8 1 13.7 11.9 18 34 11.3 26 75 150
GN 114.6-12-90 12 90 3.8 1 13.7 11.9 18 34 11.3 26 75 155
GN 114.6-12-100 12 100 3.8 1 13.7 11.9 18 34 11.3 26 75 164
GN 114.6-12-110 12 110 3.8 1 13.7 11.9 18 34 11.3 26 75 172
GN 114.6-12-120 12 120 3.8 1 13.7 11.9 18 34 11.3 26 75 181
GN 114.6-16-30 16 30 4.8 1.2 18.7 15.9 22 40 14.2 32 138 181
GN 114.6-16-35 16 35 4.8 1.2 18.7 15.9 22 40 14.2 32 138 188
GN 114.6-16-40 16 40 4.8 1.2 18.7 15.9 22 40 14.2 32 138 196
GN 114.6-16-45 16 45 4.8 1.2 18.7 15.9 22 40 14.2 32 138 203
GN 114.6-16-50 16 50 4.8 1.2 18.7 15.9 22 40 14.2 32 138 212
GN 114.6-16-60 16 60 4.8 1.2 18.7 15.9 22 40 14.2 32 138 226
GN 114.6-16-70 16 70 4.8 1.2 18.7 15.9 22 40 14.2 32 138 242
GN 114.6-16-80 16 80 4.8 1.2 18.7 15.9 22 40 14.2 32 138 258
GN 114.6-16-90 16 90 4.8 1.2 18.7 15.9 22 40 14.2 32 138 272
GN 114.6-16-100 16 100 4.8 1.2 18.7 15.9 22 40 14.2 32 138 288
GN 114.6-16-110 16 110 4.8 1.2 18.7 15.9 22 40 14.2 32 138 303
GN 114.6-16-120 16 120 4.8 1.2 18.7 15.9 22 40 14.2 32 138 319
GN 114.6-16-130 16 130 4.8 1.2 18.7 15.9 22 40 14.2 32 138 334
GN 114.6-16-140 16 140 4.8 1.2 18.7 15.9 22 40 14.2 32 138 349
GN 114.6-16-150 16 150 4.8 1.2 18.7 15.9 22 40 14.2 32 138 365
GN 114.6-20-30 20 30 4.8 1.2 22.7 19.8 25 40 14.8 33 228 219
GN 114.6-20-35 20 35 4.8 1.2 22.7 19.8 25 40 14.8 33 228 228
GN 114.6-20-40 20 40 4.8 1.2 22.7 19.8 25 40 14.8 33 228 241
GN 114.6-20-45 20 45 4.8 1.2 22.7 19.8 25 40 14.8 33 228 256
GN 114.6-20-50 20 50 4.8 1.2 22.7 19.8 25 40 14.8 33 228 266
GN 114.6-20-60 20 60 4.8 1.2 22.7 19.8 25 40 14.8 33 228 293
GN 114.6-20-70 20 70 4.8 1.2 22.7 19.8 25 40 14.8 33 228 314
GN 114.6-20-80 20 80 4.8 1.2 22.7 19.8 25 40 14.8 33 228 330
GN 114.6-20-90 20 90 4.8 1.2 22.7 19.8 25 40 14.8 33 228 361
GN 114.6-20-100 20 100 4.8 1.2 22.7 19.8 25 40 14.8 33 228 383
GN 114.6-20-110 20 110 4.8 1.2 22.7 19.8 25 40 14.8 33 228 405
GN 114.6-20-120 20 120 4.8 1.2 22.7 19.8 25 40 14.8 33 228 427
GN 114.6-20-130 20 130 4.8 1.2 22.7 19.8 25 40 14.8 33 228 450
GN 114.6-20-140 20 140 4.8 1.2 22.7 19.8 25 40 14.8 33 228 472
GN 114.6-20-150 20 150 4.8 1.2 22.7 19.8 25 40 14.8 33 228 494
3D-модель Технические данные (PDF)

Характеристики

Ручка / кнопка / ползун

Нержавеющая сталь AISI 303

Штифт

Нержавеющая сталь AISI 303

Стопорная собачка

Нержавеющая сталь AISI 304 (листовой металл)

пружина

Нержавеющая сталь AISI 301

Информация

Установочные штифты из нержавеющей стали с осевой фиксацией GN 114.6 используются для быстрой фиксации, соединения и блокировки различных зажимных и крепёжных систем. Стандартное применение: центровочные штифты, которые должны часто сниматься и заново устанавливаться.

Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают стопорный штифт в осевом положении в отверстии. Фиксатор втягивается нажатием кнопки, а после отпускания кнопки он возвращается прижимной пружиной в положение зажима.

Значения нагрузки в вышеприведённой таблице для касательного напряжения получены теоретически и являются ориентировочными. Они не являются обязательными рекомендуемыми значениями и исключают любую ответственность. На них не распространяется гарантия качества и выполнения условий. Оператор (пользователь) должен определять в каждом конкретном случае, является ли продукт подходящим для предполагаемого применения.

Принадлежности

  • Шариковые цепи GN 111
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы  GN 111.2
  • Спиральные удерживающие тросы GN 111.4
