Серия GN 114.3

GN 114.3

Установочные штифты

Штифт из нержавеющей стали, с осевой фиксацией (стопорная собачка)

Установочные штифты

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 114.3 — Установочные штифты

Схемы

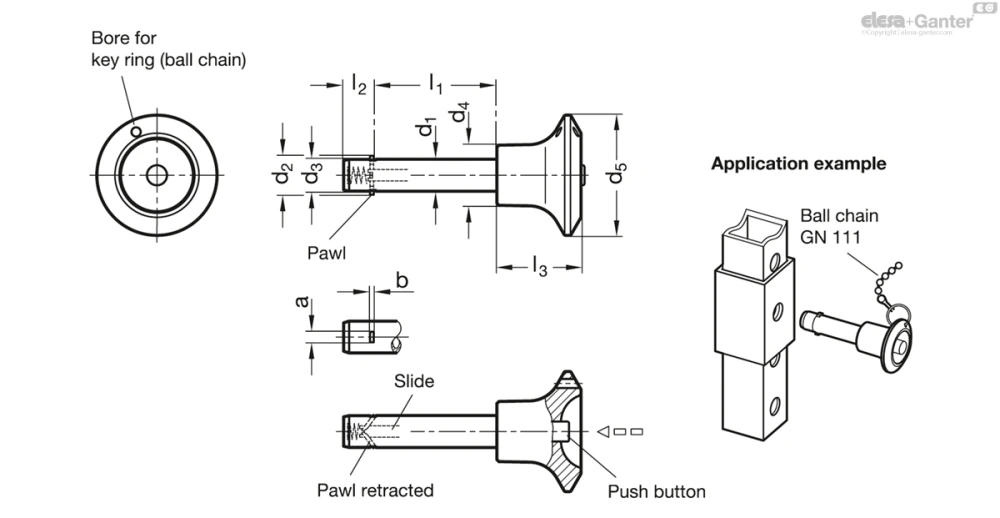

Схема GN 114.3

GN 114.3

Таблица моделей — Установочные штифты

Артикул
Вес (г) В корзину
GN 114.3-6-10 6 10 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 12
GN 114.3-6-12 6 12 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 12
GN 114.3-6-16 6 16 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 13
GN 114.3-6-20 6 20 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 14
GN 114.3-6-25 6 25 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 14
GN 114.3-6-30 6 30 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 15
GN 114.3-6-35 6 35 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 16
GN 114.3-6-40 6 40 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 17
GN 114.3-6-45 6 45 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 18
GN 114.3-6-50 6 50 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 18
GN 114.3-6-60 6 60 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 23
GN 114.3-6-70 6 70 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 23
GN 114.3-6-80 6 80 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 17 27
GN 114.3-8-10 8 10 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 26
GN 114.3-8-16 8 16 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 29
GN 114.3-8-20 8 20 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 25
GN 114.3-8-25 8 25 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 27
GN 114.3-8-35 8 35 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 29
GN 114.3-8-30 8 30 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 29
GN 114.3-8-40 8 40 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 32
GN 114.3-8-45 8 45 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 34
GN 114.3-8-50 8 50 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 35
GN 114.3-8-60 8 60 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 41
GN 114.3-8-70 8 70 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 47
GN 114.3-8-80 8 80 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 50
GN 114.3-8-90 8 90 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 52
GN 114.3-8-100 8 100 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 35 54
GN 114.3-10-15 10 15 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 24
GN 114.3-10-20 10 20 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 26
GN 114.3-10-25 10 25 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 28
GN 114.3-10-30 10 30 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 31
GN 114.3-10-35 10 35 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 33
GN 114.3-10-40 10 40 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 35
GN 114.3-10-45 10 45 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 37
GN 114.3-10-50 10 50 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 39
GN 114.3-10-60 10 60 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 44
GN 114.3-10-70 10 70 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 49
GN 114.3-10-80 10 80 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 54
GN 114.3-10-90 10 90 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 60
GN 114.3-10-100 10 100 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 63
GN 114.3-10-110 10 110 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 67
GN 114.3-10-120 10 120 3.3 1 11.7 +1 9.9 18 34 9.8 26 47 73
GN 114.3-12-20 12 20 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 33
GN 114.3-12-25 12 25 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 37
GN 114.3-12-30 12 30 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 41
GN 114.3-12-35 12 35 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 44
GN 114.3-12-40 12 40 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 48
GN 114.3-12-45 12 45 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 51
GN 114.3-12-50 12 50 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 55
GN 114.3-12-60 12 60 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 62
GN 114.3-12-70 12 70 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 69
GN 114.3-12-80 12 80 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 76
GN 114.3-12-90 12 90 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 90
GN 114.3-12-100 12 100 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 95
GN 114.3-12-110 12 110 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 102
GN 114.3-12-120 12 120 3.8 1 13.7 +1 11.9 18 34 11.3 26 75 112
GN 114.3-16-30 16 30 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 78
GN 114.3-16-35 16 35 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 85
GN 114.3-16-40 16 40 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 92
GN 114.3-16-45 16 45 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 85
GN 114.3-16-50 16 50 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 105
GN 114.3-16-60 16 60 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 118
GN 114.3-16-70 16 70 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 133
GN 114.3-16-80 16 80 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 144
GN 114.3-16-90 16 90 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 147
GN 114.3-16-100 16 100 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 173
GN 114.3-16-110 16 110 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 186
GN 114.3-16-120 16 120 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 199
GN 114.3-16-130 16 130 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 213
GN 114.3-16-140 16 140 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 226
GN 114.3-16-150 16 150 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 138 239
GN 114.3-20-30 20 30 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 125
GN 114.3-20-35 20 35 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 136
GN 114.3-20-40 20 40 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 147
GN 114.3-20-45 20 45 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 158
GN 114.3-20-50 20 50 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 169
GN 114.3-20-60 20 60 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 191
GN 114.3-20-70 20 70 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 214
GN 114.3-20-80 20 80 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 234
GN 114.3-20-90 20 90 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 258
GN 114.3-20-100 20 100 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 277
GN 114.3-20-110 20 110 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 302
GN 114.3-20-120 20 120 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 326
GN 114.3-20-130 20 130 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 350
GN 114.3-20-140 20 140 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 368
GN 114.3-20-150 20 150 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 228 395
3D-модель Технические данные (PDF)

Характеристики

Ручка / кнопка / ползун

  • Пластик
  • Термостойкость до 80 °C
  • Ручка: чёрно-серый цвет
  • Кнопка: красная

Штифт

Нержавеющая сталь AISI 303

Стопорная собачка

Нержавеющая сталь AISI 304 (листовой металл)

Нажимная пружина

Нержавеющая сталь AISI 301

Информация

Установочные штифты с осевой фиксацией GN 114.3 применяются для быстрого крепления, соединения и фиксации различных зажимных приспособлений и крепёжных систем. Стандартное применение: центровочные штифты, которые должны часто сниматься и заново устанавливаться.

Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают стопорный штифт в осевом положении в отверстии. Фиксатор втягивается нажатием кнопки, а после отпускания кнопки он возвращается прижимной пружиной в положение зажима.

Техническое приложение содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).

Аксессуары

  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация
