Серия GN 114.2

GN 114.2

Установочные штифты

Сталь, Пластмассовая ручка, с осевой фиксацией (стопорная собачка)

Установочные штифты

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 114.2 — Установочные штифты

Схемы

Схема GN 114.2

GN 114.2

Таблица моделей — Установочные штифты

Артикул
Вес (г) В корзину
GN 114.2-6-10 6 10 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 12
GN 114.2-6-12 6 12 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 12
GN 114.2-6-16 6 16 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 13
GN 114.2-6-20 6 20 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 14
GN 114.2-6-25 6 25 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 14
GN 114.2-6-30 6 30 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 15
GN 114.2-6-35 6 35 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 16
GN 114.2-6-40 6 40 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 17
GN 114.2-6-45 6 45 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 18
GN 114.2-6-50 6 50 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 18
GN 114.2-6-60 6 60 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 23
GN 114.2-6-70 6 70 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 23
GN 114.2-6-80 6 80 2.3 0.5 7.3 +0.5 5.9 15 30 7 21 14 27
GN 114.2-8-10 8 10 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 26
GN 114.2-8-16 8 16 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 16
GN 114.2-8-20 8 20 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 25
GN 114.2-8-25 8 25 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 27
GN 114.2-8-30 8 30 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 29
GN 114.2-8-35 8 35 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 29
GN 114.2-8-40 8 40 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 32
GN 114.2-8-45 8 45 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 34
GN 114.2-8-50 8 50 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 35
GN 114.2-8-60 8 60 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 41
GN 114.2-8-70 8 70 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 47
GN 114.2-8-80 8 80 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 50
GN 114.2-8-90 8 90 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 52
GN 114.2-8-100 8 100 2.8 0.6 9.8 +0.5 7.9 15 30 8.4 21 28 54
GN 114.2-10-15 10 15 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 24
GN 114.2-10-20 10 20 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 26
GN 114.2-10-25 10 25 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 28
GN 114.2-10-30 10 30 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 31
GN 114.2-10-35 10 35 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 33
GN 114.2-10-40 10 40 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 35
GN 114.2-10-45 10 45 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 37
GN 114.2-10-50 10 50 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 39
GN 114.2-10-60 10 60 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 44
GN 114.2-10-70 10 70 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 49
GN 114.2-10-80 10 80 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 54
GN 114.2-10-90 10 90 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 60
GN 114.2-10-100 10 100 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 63
GN 114.2-10-110 10 110 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 67
GN 114.2-10-120 10 120 3.3 1 11.7 +1 9.9 18 34 9.8 26 38 73
GN 114.2-12-20 12 20 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 33
GN 114.2-12-25 12 25 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 37
GN 114.2-12-30 12 30 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 41
GN 114.2-12-35 12 35 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 44
GN 114.2-12-40 12 40 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 48
GN 114.2-12-45 12 45 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 51
GN 114.2-12-50 12 50 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 55
GN 114.2-12-60 12 60 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 62
GN 114.2-12-70 12 70 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 69
GN 114.2-12-80 12 80 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 76
GN 114.2-12-90 12 90 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 90
GN 114.2-12-100 12 100 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 95
GN 114.2-12-110 12 110 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 102
GN 114.2-12-120 12 120 3.8 1 13.7 +1 11.9 18 34 11.3 26 61 112
GN 114.2-16-30 16 30 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 78
GN 114.2-16-35 16 35 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 85
GN 114.2-16-40 16 40 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 92
GN 114.2-16-45 16 45 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 85
GN 114.2-16-50 16 50 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 105
GN 114.2-16-60 16 60 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 118
GN 114.2-16-70 16 70 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 133
GN 114.2-16-80 16 80 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 144
GN 114.2-16-90 16 90 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 147
GN 114.2-16-100 16 100 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 173
GN 114.2-16-110 16 110 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 186
GN 114.2-16-120 16 120 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 199
GN 114.2-16-130 16 130 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 213
GN 114.2-16-140 16 140 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 226
GN 114.2-16-150 16 150 4.8 1.2 18.7 +1 15.9 22 40 14.2 32 113 239
GN 114.2-20-30 20 30 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 125
GN 114.2-20-35 20 35 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 136
GN 114.2-20-40 20 40 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 147
GN 114.2-20-45 20 45 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 158
GN 114.2-20-50 20 50 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 169
GN 114.2-20-60 20 60 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 191
GN 114.2-20-70 20 70 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 214
GN 114.2-20-80 20 80 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 234
GN 114.2-20-90 20 90 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 258
GN 114.2-20-100 20 100 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 277
GN 114.2-20-110 20 110 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 302
GN 114.2-20-120 20 120 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 326
GN 114.2-20-130 20 130 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 350
GN 114.2-20-140 20 140 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 368
GN 114.2-20-150 20 150 4.8 1.2 22.7 +1 19.8 25 40 14.8 33 187 395
3D-модель Технические данные (PDF)

Характеристики

Штифт

Сталь

Оцинкованная, воронёная пассивированная

Стопорная собачка

Нержавеющая сталь AISI 304 (листовой металл)

Поворотная ручка

Пластик (полиамид PA)

  • Чёрно-серый цвет
  • Термостойкость до 80 °C

Кнопка / ползун

Пластик

  • Кнопка: красная
  • Термостойкость до 80 °C

Нажимная пружина

Нержавеющая сталь AISI 301

Информация

Установочные штифты с осевой фиксацией GN 114.2 применяются для быстрого крепления, соединения и фиксации различных зажимных приспособлений и крепёжных систем. Стандартное применение: центровочные штифты, которые должны часто сниматься и заново устанавливаться.

Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают стопорный штифт в осевом положении в отверстии. Фиксатор втягивается нажатием кнопки, а после отпускания кнопки он возвращается прижимной пружиной в положение зажима.

Техническое приложение содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).

Принадлежности

  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация

Вопрос о продукции

Спросите о серии GN 114.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 113.1 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.1

Штифты с шариковыми фиксаторами из нержавеющей стали

с компенсацией зажимной длины

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.10 — Штифты с шариковыми фиксаторами

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами
GN 113.11 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.11

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 303

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.12

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 630

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.20-L — Штифты с шариковыми фиксаторами

GN 113.20-L

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Г-образной ручкой
GN 113.20-P — Штифты с шариковыми фиксаторами

GN 113.20-P

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С грибовидной ручкой
GN 113.20-T — Штифты с шариковыми фиксаторами

GN 113.20-T

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Т-образной ручкой
GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.3

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 303, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул модели

GN 114.2 — Установочные штифты

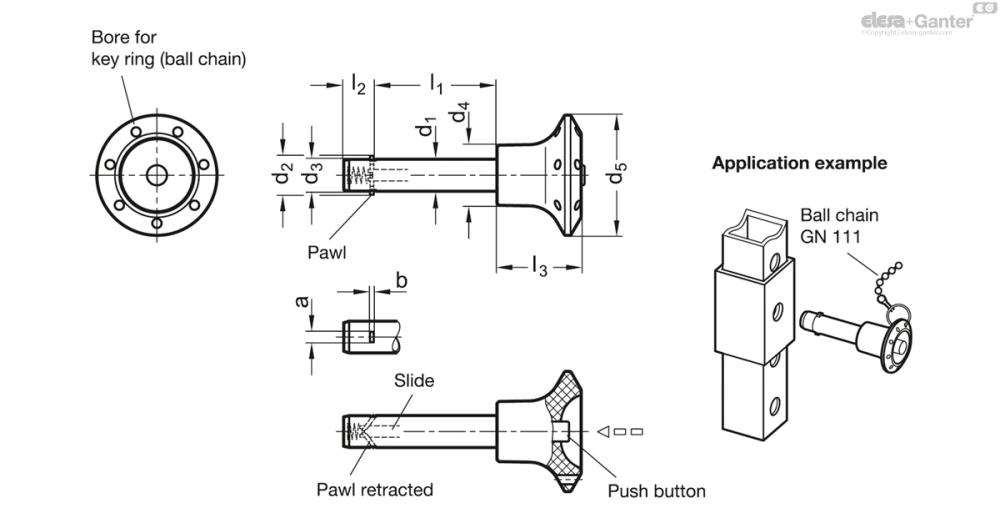

Чертёж GN 114.2
