Серия GN 113.7

GN 113.7

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 303, с Т-образной ручкой

Штифты с шариковыми фиксаторами

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 113.7 — Штифты с шариковыми фиксаторами

Схемы

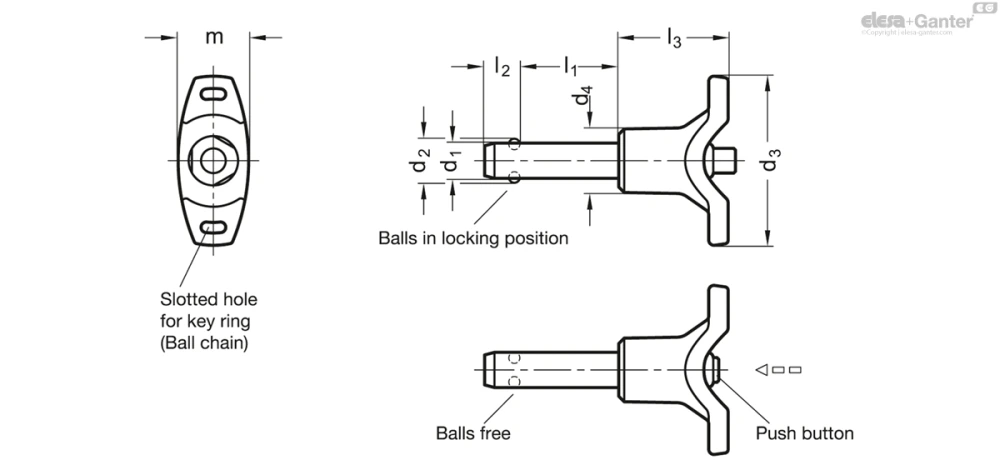

Схема GN 113.7

GN 113.7

Таблица моделей — Штифты с шариковыми фиксаторами

Артикул
Вес (г) В корзину
GN 113.7-5-10 5 10 5.5 40 13.5 6 25 15.5 5 14 14
GN 113.7-5-15 5 15 5.5 40 13.5 6 25 15.5 5 14 14
GN 113.7-5-20 5 20 5.5 40 13.5 6 25 15.5 5 14 15
GN 113.7-5-25 5 25 5.5 40 13.5 6 25 15.5 5 14 16
GN 113.7-5-30 5 30 5.5 40 13.5 6 25 15.5 5 14 17
GN 113.7-5-35 5 35 5.5 40 13.5 6 25 15.5 5 14 17
GN 113.7-5-40 5 40 5.5 40 13.5 6 25 15.5 5 14 18
GN 113.7-5-45 5 45 5.5 40 13.5 6 25 15.5 5 14 18
GN 113.7-5-50 5 50 5.5 40 13.5 6 25 15.5 5 14 19
GN 113.7-5-60 5 60 5.5 40 13.5 6 25 15.5 5 14 20
GN 113.7-5-70 5 70 5.5 40 13.5 6 25 15.5 5 14 22
GN 113.7-5-80 5 80 5.5 40 13.5 6 25 15.5 5 14 23
GN 113.7-6-10 6 10 7 40 13.5 7.1 25 15.5 6 21 15
GN 113.7-6-15 6 15 7 40 13.5 7.1 25 15.5 6 21 16
GN 113.7-6-20 6 20 7 40 13.5 7.1 25 15.5 6 21 16
GN 113.7-6-25 6 25 7 40 13.5 7.1 25 15.5 6 21 17
GN 113.7-6-30 6 30 7 40 13.5 7.1 25 15.5 6 21 18
GN 113.7-6-35 6 35 7 40 13.5 7.1 25 15.5 6 21 20
GN 113.7-6-40 6 40 7 40 13.5 7.1 25 15.5 6 21 21
GN 113.7-6-45 6 45 7 40 13.5 7.1 25 15.5 6 21 22
GN 113.7-6-50 6 50 7 40 13.5 7.1 25 15.5 6 21 23
GN 113.7-6-60 6 60 7 40 13.5 7.1 25 15.5 6 21 24
GN 113.7-6-70 6 70 7 40 13.5 7.1 25 15.5 6 21 26
GN 113.7-6-80 6 80 7 40 13.5 7.1 25 15.5 6 21 28
GN 113.7-8-10 8 10 9.5 48 18 8.2 31 20.5 8 38 35
GN 113.7-8-15 8 15 9.5 48 18 8.2 31 20.5 8 38 37
GN 113.7-8-20 8 20 9.5 48 18 8.2 31 20.5 8 38 39
GN 113.7-8-25 8 25 9.5 48 18 8.2 31 20.5 8 38 40
GN 113.7-8-30 8 30 9.5 48 18 8.2 31 20.5 8 38 43
GN 113.7-8-35 8 35 9.5 48 18 8.2 31 20.5 8 38 45
GN 113.7-8-40 8 40 9.5 48 18 8.2 31 20.5 8 38 46
GN 113.7-8-45 8 45 9.5 48 18 8.2 31 20.5 8 38 48
GN 113.7-8-50 8 50 9.5 48 18 8.2 31 20.5 8 38 50
GN 113.7-8-60 8 60 9.5 48 18 8.2 31 20.5 8 38 53
GN 113.7-8-70 8 70 9.5 48 18 8.2 31 20.5 8 38 57
GN 113.7-8-80 8 80 9.5 48 18 8.2 31 20.5 8 38 61
GN 113.7-8-90 8 90 9.5 48 18 8.2 31 20.5 8 38 64
GN 113.7-8-100 8 100 9.5 48 18 8.2 31 20.5 8 38 68
GN 113.7-10-15 10 15 12 48 18 9.6 31 20.5 10 60 42
GN 113.7-10-20 10 20 12 48 18 9.6 31 20.5 10 60 46
GN 113.7-10-25 10 25 12 48 18 9.6 31 20.5 10 60 48
GN 113.7-10-30 10 30 12 48 18 9.6 31 20.5 10 60 52
GN 113.7-10-35 10 35 12 48 18 9.6 31 20.5 10 60 54
GN 113.7-10-40 10 40 12 48 18 9.6 31 20.5 10 60 57
GN 113.7-10-45 10 45 12 48 18 9.6 31 20.5 10 60 60
GN 113.7-10-50 10 50 12 48 18 9.6 31 20.5 10 60 63
GN 113.7-10-60 10 60 12 48 18 9.6 31 20.5 10 60 69
GN 113.7-10-70 10 70 12 48 18 9.6 31 20.5 10 60 74
GN 113.7-10-80 10 80 12 48 18 9.6 31 20.5 10 60 80
GN 113.7-10-90 10 90 12 48 18 9.6 31 20.5 10 60 86
GN 113.7-10-100 10 100 12 48 18 9.6 31 20.5 10 60 92
GN 113.7-10-110 10 110 12 48 18 9.6 31 20.5 10 60 98
GN 113.7-10-120 10 120 12 48 18 9.6 31 20.5 10 60 104
GN 113.7-12-20 12 20 14.5 58 24 10.6 36.5 27.5 12 87 89
GN 113.7-12-25 12 25 14.5 58 24 10.6 36.5 27.5 12 87 94
GN 113.7-12-30 12 30 14.5 58 24 10.6 36.5 27.5 12 87 98
GN 113.7-12-35 12 35 14.5 58 24 10.6 36.5 27.5 12 87 103
GN 113.7-12-40 12 40 14.5 58 24 10.6 36.5 27.5 12 87 107
GN 113.7-12-45 12 45 14.5 58 24 10.6 36.5 27.5 12 87 111
GN 113.7-12-50 12 50 14.5 58 24 10.6 36.5 27.5 12 87 115
GN 113.7-12-60 12 60 14.5 58 24 10.6 36.5 27.5 12 87 124
GN 113.7-12-70 12 70 14.5 58 24 10.6 36.5 27.5 12 87 132
GN 113.7-12-80 12 80 14.5 58 24 10.6 36.5 27.5 12 87 141
GN 113.7-12-90 12 90 14.5 58 24 10.6 36.5 27.5 12 87 149
GN 113.7-12-100 12 100 14.5 58 24 10.6 36.5 27.5 12 87 157
GN 113.7-12-110 12 110 14.5 58 24 10.6 36.5 27.5 12 87 166
GN 113.7-12-120 12 120 14.5 58 24 10.6 36.5 27.5 12 87 175
GN 113.7-16-30 16 30 19 58 24 14 36.5 27.5 16 155 130
GN 113.7-16-35 16 35 19 58 24 14 36.5 27.5 16 155 138
GN 113.7-16-40 16 40 19 58 24 14 36.5 27.5 16 155 146
GN 113.7-16-45 16 45 19 58 24 14 36.5 27.5 16 155 153
GN 113.7-16-50 16 50 19 58 24 14 36.5 27.5 16 155 166
GN 113.7-16-60 16 60 19 58 24 14 36.5 27.5 16 155 176
GN 113.7-16-70 16 70 19 58 24 14 36.5 27.5 16 155 192
GN 113.7-16-80 16 80 19 58 24 14 36.5 27.5 16 155 206
GN 113.7-16-90 16 90 19 58 24 14 36.5 27.5 16 155 226
GN 113.7-16-100 16 100 19 58 24 14 36.5 27.5 16 155 242
GN 113.7-16-110 16 110 19 58 24 14 36.5 27.5 16 155 258
GN 113.7-16-120 16 120 19 58 24 14 36.5 27.5 16 155 273
GN 113.7-16-130 16 130 19 58 24 14 36.5 27.5 16 155 289
GN 113.7-16-140 16 140 19 58 24 14 36.5 27.5 16 155 305
GN 113.7-16-150 16 150 19 58 24 14 36.5 27.5 16 155 320
GN 113.7-20-50 20 50 25 80 34 20.5 46.5 38 20 244 306
GN 113.7-20-60 20 60 25 80 34 20.5 46.5 38 20 244 324
GN 113.7-20-70 20 70 25 80 34 20.5 46.5 38 20 244 354
GN 113.7-20-80 20 80 25 80 34 20.5 46.5 38 20 244 373
GN 113.7-20-90 20 90 25 80 34 20.5 46.5 38 20 244 403
GN 113.7-20-100 20 100 25 80 34 20.5 46.5 38 20 244 225
GN 113.7-20-110 20 110 25 80 34 20.5 46.5 38 20 244 421
GN 113.7-20-120 20 120 25 80 34 20.5 46.5 38 20 244 451
GN 113.7-20-130 20 130 25 80 34 20.5 46.5 38 20 244 500
GN 113.7-20-140 20 140 25 80 34 20.5 46.5 38 20 244 523
GN 113.7-20-150 20 150 25 80 34 20.5 46.5 38 20 244 548
GN 113.7-25-50 25 50 30.8 80 34 22 46.5 38 25 386 404
GN 113.7-25-60 25 60 30.8 80 34 22 46.5 38 25 386 442
GN 113.7-25-70 25 70 30.8 80 34 22 46.5 38 25 386 480
GN 113.7-25-80 25 80 30.8 80 34 22 46.5 38 25 386 516
GN 113.7-25-90 25 90 30.8 80 34 22 46.5 38 25 386 557
GN 113.7-25-100 25 100 30.8 80 34 22 46.5 38 25 386 594
GN 113.7-25-110 25 110 30.8 80 34 22 46.5 38 25 386 633
GN 113.7-25-120 25 120 30.8 80 34 22 46.5 38 25 386 671
GN 113.7-25-130 25 130 30.8 80 34 22 46.5 38 25 386 709
GN 113.7-25-140 25 140 30.8 80 34 22 46.5 38 25 386 746
GN 113.7-25-150 25 150 30.8 80 34 22 46.5 38 25 386 786
3D-модель Технические данные (PDF)

Характеристики

Штифт

Нержавеющая сталь AISI 303

Т-образная ручка

Пластик (полиамид PA)

  • Чёрный цвет
  • Термостойкость до 80 °C

Шарики

Нержавеющая сталь AISI 420C

Нажимная пружина

Нержавеющая сталь, немецкий материал № 14565

Информация

Штифты с шариковыми фиксаторами GN 113.7 применяются для быстрого крепления, соединения и фиксации различных деталей и заготовок. Типовая область применения – установочные штифты, которые часто необходимо демонтировать и устанавливать вновь.

После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.

Техническое приложение содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).

Аксессуары

  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация

Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов

MD113.3_BL-23082-0

Информация

Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.

При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.

Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.

Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.

При проектировании должен учитываться соответствующий коэффициент безопасности.

Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)
