Серия GN 113.4

GN 113.4

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 630, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 113.4 — Штифты с шариковыми фиксаторами из нержавеющей стали

Схемы

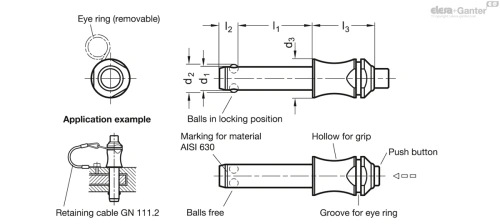

Схема GN 113.4

GN 113.4

Таблица моделей — Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул
Вес (г) В корзину
GN 113.4-5-10 5 10 5.5 10 6 22 5 24 12
GN 113.4-5-15 5 15 5.5 10 6 22 5 24 12
GN 113.4-5-20 5 20 5.5 10 6 22 5 24 13
GN 113.4-5-25 5 25 5.5 10 6 22 5 24 14
GN 113.4-5-30 5 30 5.5 10 6 22 5 24 15
GN 113.4-5-35 5 35 5.5 10 6 22 5 24 15
GN 113.4-5-40 5 40 5.5 10 6 22 5 24 16
GN 113.4-5-45 5 45 5.5 10 6 22 5 24 16
GN 113.4-5-50 5 50 5.5 10 6 22 5 24 17
GN 113.4-5-60 5 60 5.5 10 6 22 5 24 18
GN 113.4-5-70 5 70 5.5 10 6 22 5 24 20
GN 113.4-5-80 5 80 5.5 10 6 22 5 24 21
GN 113.4-6-10 6 10 7 10 7 22 6 35 13
GN 113.4-6-15 6 15 7 10 7 22 6 35 14
GN 113.4-6-20 6 20 7 10 7 22 6 35 14
GN 113.4-6-25 6 25 7 10 7 22 6 35 15
GN 113.4-6-30 6 30 7 10 7 22 6 35 16
GN 113.4-6-35 6 35 7 10 7 22 6 35 18
GN 113.4-6-40 6 40 7 10 7 22 6 35 19
GN 113.4-6-45 6 45 7 10 7 22 6 35 20
GN 113.4-6-50 6 50 7 10 7 22 6 35 21
GN 113.4-6-60 6 60 7 10 7 22 6 35 22
GN 113.4-6-70 6 70 7 10 7 22 6 35 24
GN 113.4-6-80 6 80 7 10 7 22 6 35 26
GN 113.4-8-10 8 10 9.5 14 8.2 27 8 63 30
GN 113.4-8-15 8 15 9.5 14 8.2 27 8 63 32
GN 113.4-8-20 8 20 9.5 14 8.2 27 8 63 34
GN 113.4-8-25 8 25 9.5 14 8.2 27 8 63 35
GN 113.4-8-30 8 30 9.5 14 8.2 27 8 63 38
GN 113.4-8-35 8 35 9.5 14 8.2 27 8 63 40
GN 113.4-8-40 8 40 9.5 14 8.2 27 8 63 41
GN 113.4-8-45 8 45 9.5 14 8.2 27 8 63 43
GN 113.4-8-50 8 50 9.5 14 8.2 27 8 63 45
GN 113.4-8-60 8 60 9.5 14 8.2 27 8 63 48
GN 113.4-8-70 8 70 9.5 14 8.2 27 8 63 52
GN 113.4-8-80 8 80 9.5 14 8.2 27 8 63 56
GN 113.4-8-90 8 90 9.5 14 8.2 27 8 63 59
GN 113.4-8-100 8 100 9.5 14 8.2 27 8 63 63
GN 113.4-10-15 10 15 12 14 9.6 27 10 100 37
GN 113.4-10-20 10 20 12 14 9.6 27 10 100 41
GN 113.4-10-25 10 25 12 14 9.6 27 10 100 43
GN 113.4-10-30 10 30 12 14 9.6 27 10 100 47
GN 113.4-10-35 10 35 12 14 9.6 27 10 100 49
GN 113.4-10-40 10 40 12 14 9.6 27 10 100 52
GN 113.4-10-45 10 45 12 14 9.6 27 10 100 55
GN 113.4-10-50 10 50 12 14 9.6 27 10 100 58
GN 113.4-10-60 10 60 12 14 9.6 27 10 100 64
GN 113.4-10-70 10 70 12 14 9.6 27 10 100 69
GN 113.4-10-80 10 80 12 14 9.6 27 10 100 75
GN 113.4-10-90 10 90 12 14 9.6 27 10 100 81
GN 113.4-10-100 10 100 12 14 9.6 27 10 100 87
GN 113.4-10-110 10 110 12 14 9.6 27 10 100 93
GN 113.4-10-120 10 120 12 14 9.6 27 10 100 99
GN 113.4-12-20 12 20 14.5 20 10.6 32 12 144 80
GN 113.4-12-25 12 25 14.5 20 10.6 32 12 144 85
GN 113.4-12-30 12 30 14.5 20 10.6 32 12 144 89
GN 113.4-12-35 12 35 14.5 20 10.6 32 12 144 94
GN 113.4-12-40 12 40 14.5 20 10.6 32 12 144 98
GN 113.4-12-45 12 45 14.5 20 10.6 32 12 144 102
GN 113.4-12-50 12 50 14.5 20 10.6 32 12 144 106
GN 113.4-12-60 12 60 14.5 20 10.6 32 12 144 115
GN 113.4-12-70 12 70 14.5 20 10.6 32 12 144 123
GN 113.4-12-80 12 80 14.5 20 10.6 32 12 144 132
GN 113.4-12-90 12 90 14.5 20 10.6 32 12 144 140
GN 113.4-12-100 12 100 14.5 20 10.6 32 12 144 148
GN 113.4-12-110 12 110 14.5 20 10.6 32 12 144 157
GN 113.4-12-120 12 120 14.5 20 10.6 32 12 144 166
GN 113.4-16-30 16 30 19 20 14 32 16 257 121
GN 113.4-16-35 16 35 19 20 14 32 16 257 129
GN 113.4-16-40 16 40 19 20 14 32 16 257 137
GN 113.4-16-45 16 45 19 20 14 32 16 257 144
GN 113.4-16-50 16 50 19 20 14 32 16 257 157
GN 113.4-16-60 16 60 19 20 14 32 16 257 167
GN 113.4-16-70 16 70 19 20 14 32 16 257 183
GN 113.4-16-80 16 80 19 20 14 32 16 257 197
GN 113.4-16-90 16 90 19 20 14 32 16 257 217
GN 113.4-16-100 16 100 19 20 14 32 16 257 233
GN 113.4-16-110 16 110 19 20 14 32 16 257 249
GN 113.4-16-120 16 120 19 20 14 32 16 257 264
GN 113.4-16-130 16 130 19 20 14 32 16 257 280
GN 113.4-16-140 16 140 19 20 14 32 16 257 296
GN 113.4-16-150 16 150 19 20 14 32 16 257 311
GN 113.4-20-50 20 50 25 28 20.5 39 20 403 304
GN 113.4-20-60 20 60 25 28 20.5 39 20 403 322
GN 113.4-20-70 20 70 25 28 20.5 39 20 403 352
GN 113.4-20-80 20 80 25 28 20.5 39 20 403 371
GN 113.4-20-90 20 90 25 28 20.5 39 20 403 401
GN 113.4-20-100 20 100 25 28 20.5 39 20 403 419
GN 113.4-20-110 20 110 25 28 20.5 39 20 403 449
GN 113.4-20-120 20 120 25 28 20.5 39 20 403 449
GN 113.4-20-130 20 130 25 28 20.5 39 20 403 498
GN 113.4-20-140 20 140 25 28 20.5 39 20 403 521
GN 113.4-20-150 20 150 25 28 20.5 39 20 403 546
GN 113.4-25-50 25 50 30.8 28 22 39 25 631 402
GN 113.4-25-60 25 60 30.8 28 22 39 25 631 440
GN 113.4-25-70 25 70 30.8 28 22 39 25 631 478
GN 113.4-25-80 25 80 30.8 28 22 39 25 631 514
GN 113.4-25-90 25 90 30.8 28 22 39 25 631 555
GN 113.4-25-100 25 100 30.8 28 22 39 25 631 592
GN 113.4-25-110 25 110 30.8 28 22 39 25 631 631
GN 113.4-25-120 25 120 30.8 28 22 39 25 631 669
GN 113.4-25-130 25 130 30.8 28 22 39 25 631 707
GN 113.4-25-140 25 140 30.8 28 22 39 25 631 744
GN 113.4-25-150 25 150 30.8 28 22 39 25 631 784
3D-модель Технические данные (PDF)

Характеристики

Нержавеющая сталь AISI 630

  • дисперсионноупрочнённая сталь
  • с твёрдым покрытием

Шарики

Нержавеющая сталь AISI 420C

пружина

Нержавеющая сталь AISI 631

термостойкость до 250 °C

Информация

Штифты с шариковыми фиксаторами GN 113.4 из нержавеющей стали используются для быстрой фиксации, соединения и блокировки различных деталей и заготовок. Стандартные области применения: центровочные штифты, которые должны часто сниматься и заново устанавливаться.

После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.

Штифты с шариковыми фиксаторами GN 113.4 отличаются компактными размерами. Проушина поставляется не закреплённой на фиксаторе.

Значения нагрузки в вышеприведённой таблице для касательного напряжения получены теоретически и являются ориентировочными. Они не являются обязательными рекомендуемыми значениями и исключают любую ответственность. На них не распространяется гарантия качества и выполнения условий. Оператор (пользователь) должен определять в каждом конкретном случае, является ли продукт подходящим для предполагаемого применения.

Аксессуары

  • Шариковые цепи GN 111
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация

Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов

MD113.3_BL-23082-0

Информация

Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.

При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.

Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.

Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.

При проектировании должен учитываться соответствующий коэффициент безопасности.

Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)

Вопрос о продукции

Спросите о серии GN 113.4 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 113.1 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.1

Штифты с шариковыми фиксаторами из нержавеющей стали

с компенсацией зажимной длины

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.10 — Штифты с шариковыми фиксаторами

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами
GN 113.11 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.11

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 303

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.12

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 630

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.20-L — Штифты с шариковыми фиксаторами

GN 113.20-L

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Г-образной ручкой
GN 113.20-P — Штифты с шариковыми фиксаторами

GN 113.20-P

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С грибовидной ручкой
GN 113.20-T — Штифты с шариковыми фиксаторами

GN 113.20-T

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Т-образной ручкой
GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.3

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 303, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул модели

GN 113.4 — Штифты с шариковыми фиксаторами из нержавеющей стали

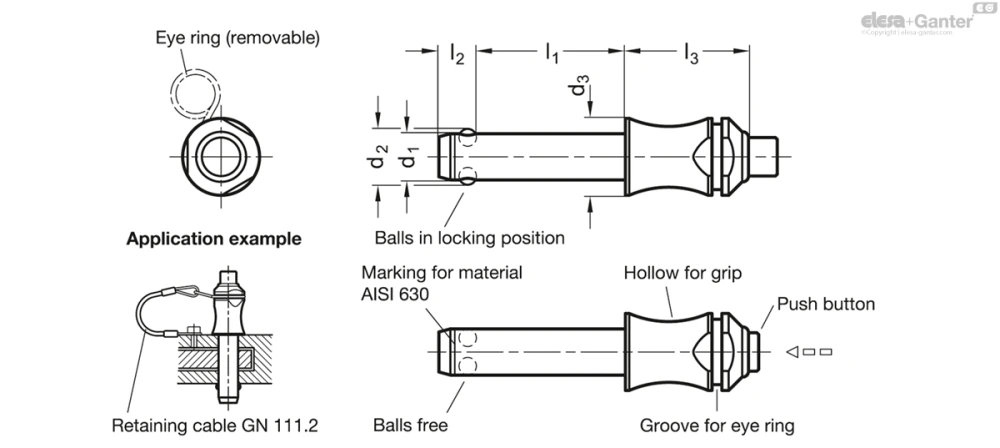

Чертёж GN 113.4
