Шпильки

Name: Шпильки GN 1050.1-2-M10-A-ST
Brand: GANTER
SKU: GN 1050.1-2-M10-A-ST

для быстрозажимных соединений GN 1050 и фланцев GN 1050.2

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

GN 1050.1-2-M10-A-ST

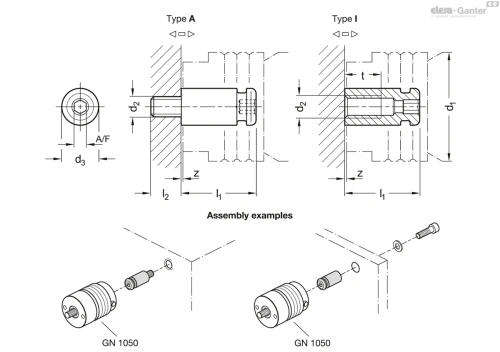

Технические характеристики — Шпильки

Номинальный размер Быстрозажимные соединения GN 1050: 2
d₂: M 10
d₁: 53
d₃±0.03: 18.25
l₁: 37.1
l₂: 15
A/F: 6
t мин.: -
z ±0.1 Осевое смещение: 0.4
Weight (in g): 80
Вес (г): 80

Все модели серии GN 1050.1 (4) →

Характеристики

Типы

Тип A: с резьбовым стержнем

Тип I: со внутренней резьбой

Сталь ST

закалённый

Оцинкованная, воронёная пассивированная

Информация

Шпильки GN 1050.1 позиционирование и подсоединение компонентов без использования инструментов с помощью быстрозажимных соединений GN 1050 для прочной посадки и разборного соединения. Размеры и свойства материалов шпилек были в точности подогнаны к соединению с целью обеспечения правильного функционирования.

Шпильки можно приобрести отдельно, таким образом, разные шпильки будут совместимы с соединением, например, для эффективного позиционирования приспособлений в разных местах в зависимости от обрабатываемой заготовки. Шпильки крепятся резьбовым пальцем или внутренней резьбой в зависимости от типа.

Для достижения указанной нагрузочной способности, резьбовые отверстия на изделии или вставные гайки и винты должны быть не ниже класса 8.

Фланцы GN 1050.2 доступны в качестве принадлежностей для крепления шпилек, обеспечивая таким образом дополнительную функциональность.

Информация о монтаже и нагрузочной способности

Номинальный размер	d₂ крепёжной резьбой Быстрозажимные соединения	d₅ крепёжной резьбой Шпильки GN 1050.1	F_Z Макс. сила натяжения в кН	F_D Макс. сила сжатия в кН	F_R Макс. срезающее усилие в кН
2N	M 10	M 10	25	25	19
2N	M 10	M 12	25	25	19
2N	M 12	M 10	25	25	19
2N	M 12	M 12	35	35	28
