Серия EWN-RC
EWN-B-RC
Зажимные барашки
с эластичным фиксатором, технополимер
Латунная втулка, резьбовое отверстие
Исполнения серии EWN-RC
Изображения

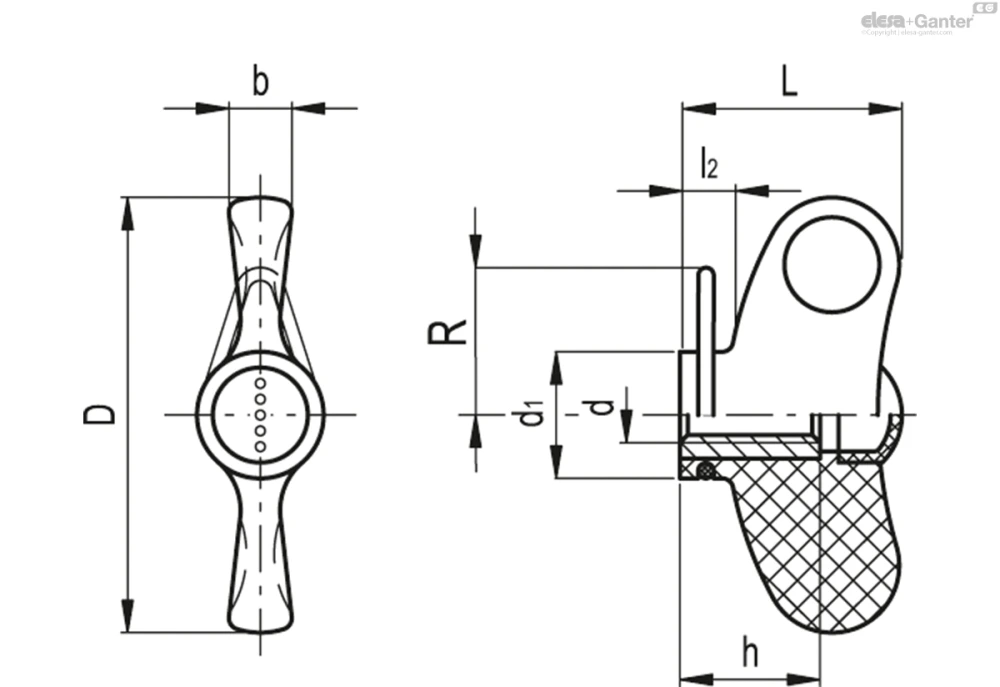

Схемы
EWN-B-RC
Таблица моделей — Зажимные барашки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 224921-C1 | EWN.48-B-M5-RC-C1 | 47 | M5 | 24 | 13.5 | 5.5 | 7 | 12 | 20.5 | 10 | 10 | |
| 224922-C1 | EWN.48-B-M6-RC-C1 | 47 | M6 | 24 | 13.5 | 5.5 | 7 | 12 | 20.5 | 11 | 10 | |
| 224952-C1 | EWN.55-B-M6-RC-C1 | 55 | M6 | 28 | 16 | 6.5 | 8 | 18 | 21.5 | 20 | 20 | |
| 224953-C1 | EWN.55-B-M8-RC-C1 | 55 | M8 | 28 | 16 | 6.5 | 8 | 18 | 21.5 | 26 | 24 | |
| 224983-C1 | EWN.63-B-M8-RC-C1 | 63 | M8 | 32 | 19 | 7.5 | 9 | 20 | 22.5 | 45 | 17 | |
| 224984-C1 | EWN.63-B-M10-RC-C1 | 63 | M10 | 32 | 19 | 7.5 | 9 | 20 | 22.5 | 58 | 33 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Фиксатор из эластичного технополимера на основе ацеталя (POM), чёрный цвет.
Колпачок втулки
Технополимер на основе полиамида (ПА), серо-чёрный цвет, матовая отделка, прессовая посадка, снимается с помощью отвёртки.
Стандартные исполнения
- EWN-B-RC: втулка из латуни со сквозным резьбовым отверстием.
- EWN-SST-RC: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием.
- EWN-p-RC: Резьбовой стержень из оцинкованной стали, скошенный торец в соответствии со стандартом UNI 4753:2012: ISO 4753 (см. Технические данные).
- EWN-SST-p-RC: Шпилька из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI EN ISO 4753:2012 (см. Технические данные).
Общая информация
Особенности и области применения
Вариант исполнения для случаев, когда необходимо исключить потерю лепестковой гайки.
Эластичный фиксатор, расположенный в пазу поворотной ручки, может свободно вращаться.
Аксессуары
Аксессуары по запросу
- CT-S шариковые цепи из технополимера и нержавеющей стали.
- GN 111 шариковые цепи из нержавеющей стали и латуни.
- CV-T удерживающие тросы из полиэтилена и нержавеющей стали.
- GN 111.2 удерживающие тросы из нержавеющей стали.
- GN 111.4 удерживающие тросы из полиуретана и нержавеющей стали.
