Серия EVH-CLEAN

EVH-CLEAN

Трубчатые ручки

Овальное поперечное сечение, технополимер и алюминий, легкоочищаемые

Трубчатые ручки

Таблица (PDF)

EVH-CLEAN

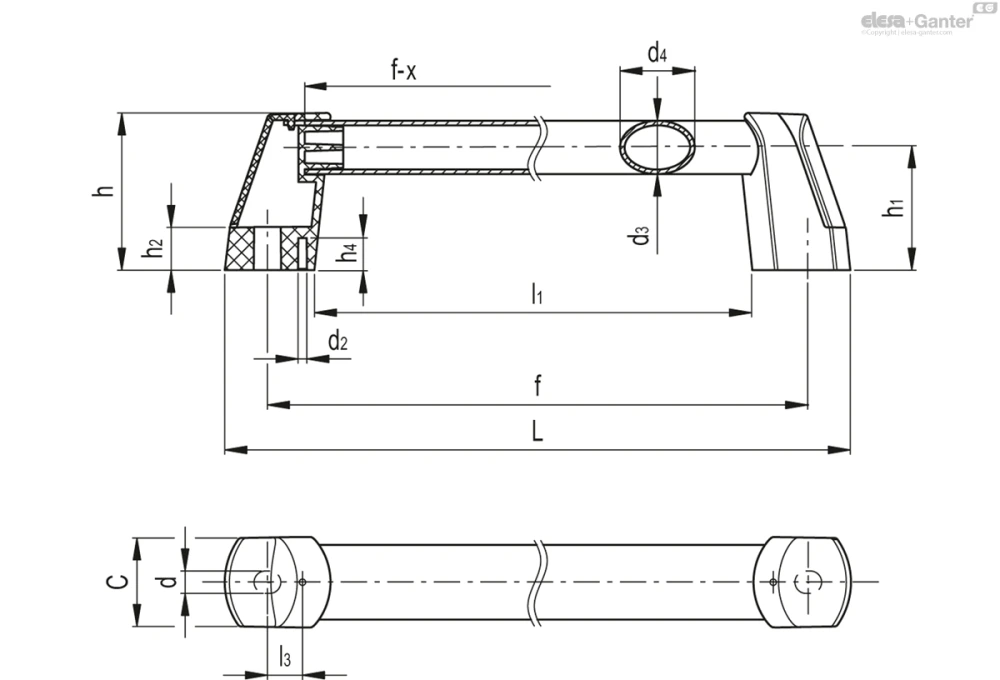

Таблица моделей — Трубчатые ручки

Артикул	Описание	d₂	d₃	f±1	L	d	d₄	h	h₁	h₂	h₄	l₁	l₃	C	x	F₂*[N]	F₂#[N]	Вес (г)
150811	EVH.300-CLEAN	4	25	300	340	10.5	35	74	57.5	20	15	256	16.4	42.5	35	3200	4200	310
150813	EVH.350-CLEAN	4	25	350	390	10.5	35	74	57.5	20	15	306	16.4	42.5	35	3000	3500	335
150815	EVH.400-CLEAN	4	25	400	440	10.5	35	74	57.5	28	15	356	16.4	42.5	35	2700	3100	360
150817	EVH.500-CLEAN	4	25	500	540	10.5	35	74	57.5	20	15	456	16.4	42.5	35	2100	2400	410
150819	EVH.600-CLEAN	4	25	600	640	10.5	35	74	57.5	20	15	556	16.4	42.5	35	1300	1900	460
150821	EVH.700-CLEAN	4	25	700	740	10.5	35	74	57.5	20	15	656	16.4	42.5	35	1200	1600	510

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, белый цвет (подобно RAL 9002), матовая поверхность.

Крышки

ECA.V: Технополимер на основе полиамида (PA), армированный стекловолокном, белый цвет (подобно RAL 9002), глянцевая поверхность, пресс-сборка. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартное исполнение

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.

Aлюминиевая трубка, покрытие белого цвета, аналогичного RAL 9002, глянцевая отделка.

Рекомендуемый момент затяжки:

монтаж с обратной стороны с отверстиями без резьбы: 8 [Н·м]

монтаж с внешней стороны с отверстиями без резьбы или с резьбой: 15 [Н·м].

Общая информация

Эргономичность и удобство в использовании

Большой диаметр трубки обеспечивает хороший и удобный захват.

Технические данные

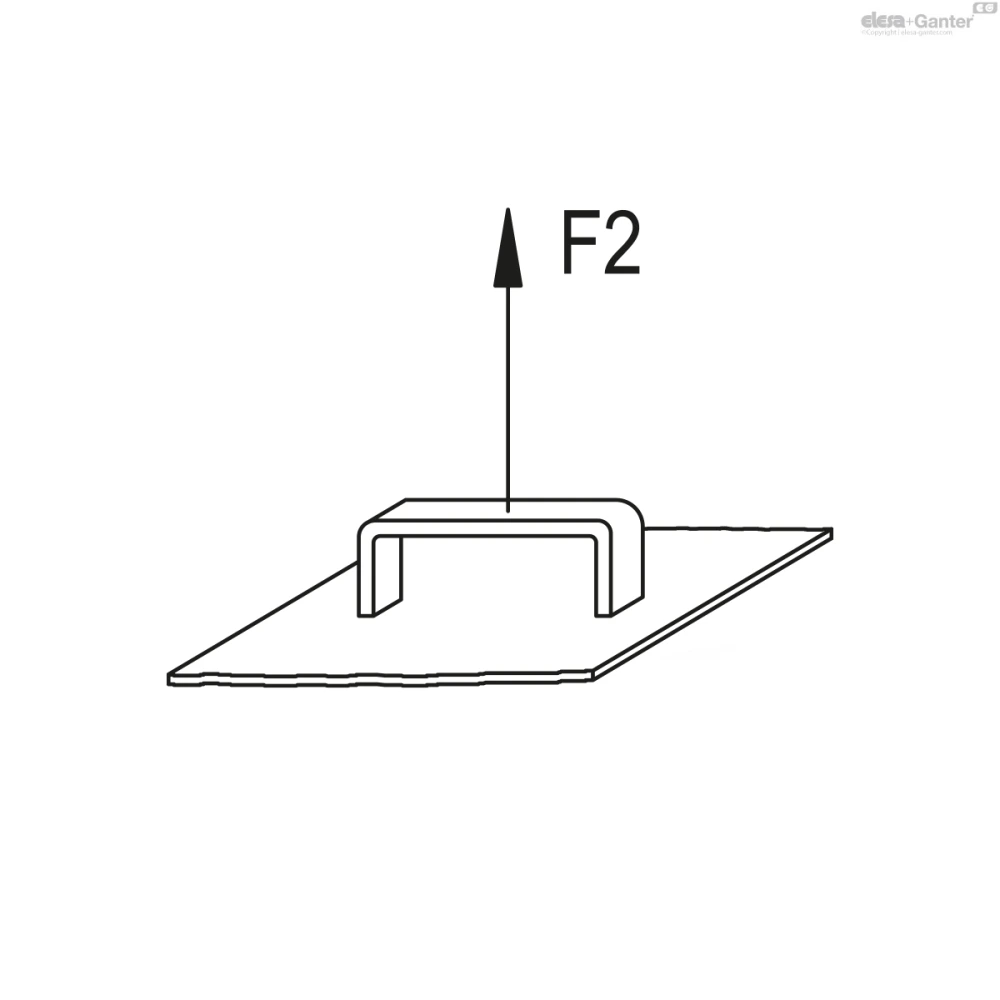

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
