Серия EVH.

EVH-AN

Трубчатые ручки

Овальное поперечное сечение, технополимер и алюминий

Анодированная алюминиевая трубка

Таблица (PDF)

Исполнения серии EVH.

EVH-AN

Трубчатые ручки

Овальное поперечное сечение, технополимер и алюминий

EVH-EP

Трубчатые ручки

Овальное поперечное сечение, технополимер и алюминий

EVH-AN

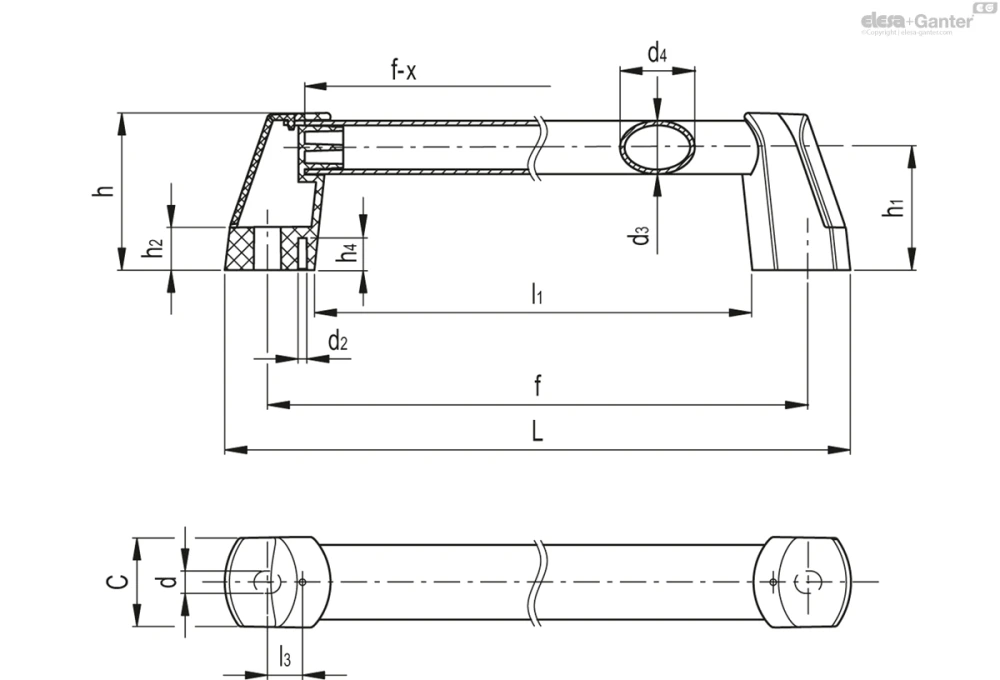

Таблица моделей — Трубчатые ручки

Артикул	Описание	d₃	f±1	L	d	d₄	h	h₁	h₂	h₄	l₁	l₃	d₂	C	x	F₂*[N]	F₂#[N]	Вес (г)
262303-C1	EVH.300-AN-C1	25	300	340	10.5	35	74	57.5	20	15	256	16.4	4	42.5	35	3200	4200	310
262303-C2	EVH.300-AN-C2	25	300	340	10.5	35	74	57.5	20	15	256	16.4	4	42.5	35	3200	4200	310
262303-C3	EVH.300-AN-C3	25	300	340	10.5	35	74	57.5	20	15	256	16.4	4	42.5	35	3200	4200	310
262303-C4	EVH.300-AN-C4	25	300	340	10.5	35	74	57.5	20	15	256	16.4	4	42.5	35	3200	4200	310
262303-C5	EVH.300-AN-C5	25	300	340	10.5	35	74	57.5	20	15	256	16.4	4	42.5	35	3200	4200	310
262303-C6	EVH.300-AN-C6	25	300	340	10.5	35	74	57.5	20	15	256	16.4	4	42.5	35	3200	4200	310
262303-C17	EVH.300-AN-C17	25	300	340	10.5	35	74	57.5	20	15	256	16.4	4	42.5	35	3200	4200	310
262313-C1	EVH.350-AN-C1	25	350	390	10.5	35	74	57.5	20	15	306	16.4	4	42.5	35	3000	3500	335
262313-C2	EVH.350-AN-C2	25	350	390	10.5	35	74	57.5	20	15	306	16.4	4	42.5	35	3000	3500	335
262313-C3	EVH.350-AN-C3	25	350	390	10.5	35	74	57.5	20	15	306	16.4	4	42.5	35	3000	3500	335
262313-C4	EVH.350-AN-C4	25	350	390	10.5	35	74	57.5	20	15	306	16.4	4	42.5	35	3000	3500	335
262313-C5	EVH.350-AN-C5	25	350	390	10.5	35	74	57.5	20	15	306	16.4	4	42.5	35	3000	3500	335
262313-C6	EVH.350-AN-C6	25	350	390	10.5	35	74	57.5	20	15	306	16.4	4	42.5	35	3000	3500	335
262313-C17	EVH.350-AN-C17	25	350	390	10.5	35	74	57.5	20	15	306	16.4	4	42.5	35	3000	3500	335
262323-C1	EVH.400-AN-C1	25	400	440	10.5	35	74	57.5	20	15	356	16.4	4	42.5	35	2700	3100	360
262323-C2	EVH.400-AN-C2	25	400	440	10.5	35	74	57.5	20	15	356	16.4	4	42.5	35	2700	3100	360
262323-C3	EVH.400-AN-C3	25	400	440	10.5	35	74	57.5	20	15	356	16.4	4	42.5	35	2700	3100	360
262323-C4	EVH.400-AN-C4	25	400	440	10.5	35	74	57.5	20	15	356	16.4	4	42.5	35	2700	3100	360
262323-C5	EVH.400-AN-C5	25	400	440	10.5	35	74	57.5	20	15	356	16.4	4	42.5	35	2700	3100	360
262323-C6	EVH.400-AN-C6	25	400	440	10.5	35	74	57.5	20	15	356	16.4	4	42.5	35	2700	3100	360
262323-C17	EVH.400-AN-C17	25	400	440	10.5	35	74	57.5	20	15	356	16.4	4	42.5	35	2700	3100	360
262333-C1	EVH.500-AN-C1	25	500	540	10.5	35	74	57.5	20	15	456	16.4	4	42.5	35	2100	2400	410
262333-C2	EVH.500-AN-C2	25	500	540	10.5	35	74	57.5	20	15	456	16.4	4	42.5	35	2100	2400	410
262333-C3	EVH.500-AN-C3	25	500	540	10.5	35	74	57.5	20	15	456	16.4	4	42.5	35	2100	2400	410
262333-C4	EVH.500-AN-C4	25	500	540	10.5	35	74	57.5	20	15	456	16.4	4	42.5	35	2100	2400	410
262333-C5	EVH.500-AN-C5	25	500	540	10.5	35	74	57.5	20	15	456	16.4	4	42.5	35	2100	2400	410
262333-C6	EVH.500-AN-C6	25	500	540	10.5	35	74	57.5	20	15	456	16.4	4	42.5	35	2100	2400	410
262333-C17	EVH.500-AN-C17	25	500	540	10.5	35	74	57.5	20	15	456	16.4	4	42.5	35	2100	2400	410
262343-C1	EVH.600-AN-C1	25	600	640	10.5	35	74	57.5	20	15	556	16.4	4	42.5	35	1300	1900	460
262343-C2	EVH.600-AN-C2	25	600	640	10.5	35	74	57.5	20	15	556	16.4	4	42.5	35	1300	1900	460
262343-C3	EVH.600-AN-C3	25	600	640	10.5	35	74	57.5	20	15	556	16.4	4	42.5	35	1300	1900	460
262343-C4	EVH.600-AN-C4	25	600	640	10.5	35	74	57.5	20	15	556	16.4	4	42.5	35	1300	1900	460
262343-C5	EVH.600-AN-C5	25	600	640	10.5	35	74	57.5	20	15	556	16.4	4	42.5	35	1300	1900	460
262343-C6	EVH.600-AN-C6	25	600	640	10.5	35	74	57.5	20	15	556	16.4	4	42.5	35	1300	1900	460
262343-C17	EVH.600-AN-C17	25	600	640	10.5	35	74	57.5	20	15	556	16.4	4	42.5	35	1300	1900	460
262353-C1	EVH.700-AN-C1	25	700	740	10.5	35	74	57.5	20	15	656	16.4	4	42.5	35	1200	1600	510
262353-C2	EVH.700-AN-C2	25	700	740	10.5	35	74	57.5	20	15	656	16.4	4	42.5	35	1200	1600	510
262353-C3	EVH.700-AN-C3	25	700	740	10.5	35	74	57.5	20	15	656	16.4	4	42.5	35	1200	1600	510
262353-C4	EVH.700-AN-C4	25	700	740	10.5	35	74	57.5	20	15	656	16.4	4	42.5	35	1200	1600	510
262353-C5	EVH.700-AN-C5	25	700	740	10.5	35	74	57.5	20	15	656	16.4	4	42.5	35	1200	1600	510
262353-C6	EVH.700-AN-C6	25	700	740	10.5	35	74	57.5	20	15	656	16.4	4	42.5	35	1200	1600	510
262353-C17	EVH.700-AN-C17	25	700	740	10.5	35	74	57.5	20	15	656	16.4	4	42.5	35	1200	1600	510

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Колпачки

ECA.V: технополимер на основе полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.

EVH-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром.

EVH-AN: анодированная алюминиевая трубка, естественный цвет.

Рекомендуемый момент затяжки:

монтаж с обратной стороны с отверстиями без резьбы: 8 [Н·м]

монтаж с внешней стороны с отверстиями без резьбы или с резьбой: 15 [Н·м].

Общая информация

Эргономичность и удобство в использовании

Большой диаметр трубки обеспечивает хороший и удобный захват.

Технические данные

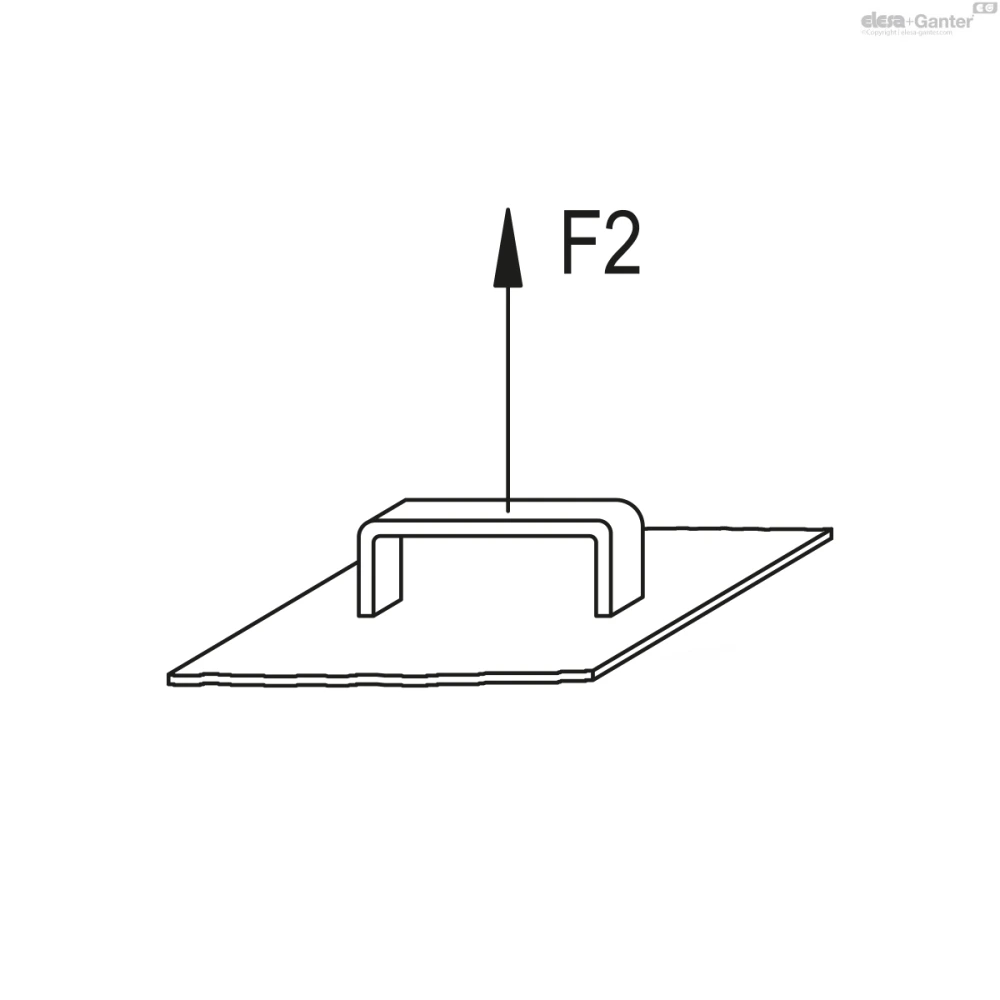

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
