Серия ERX-CR
ERX-CR
Регулируемые ручки
Технополимер, хромирование
Регулируемые ручки
Изображения

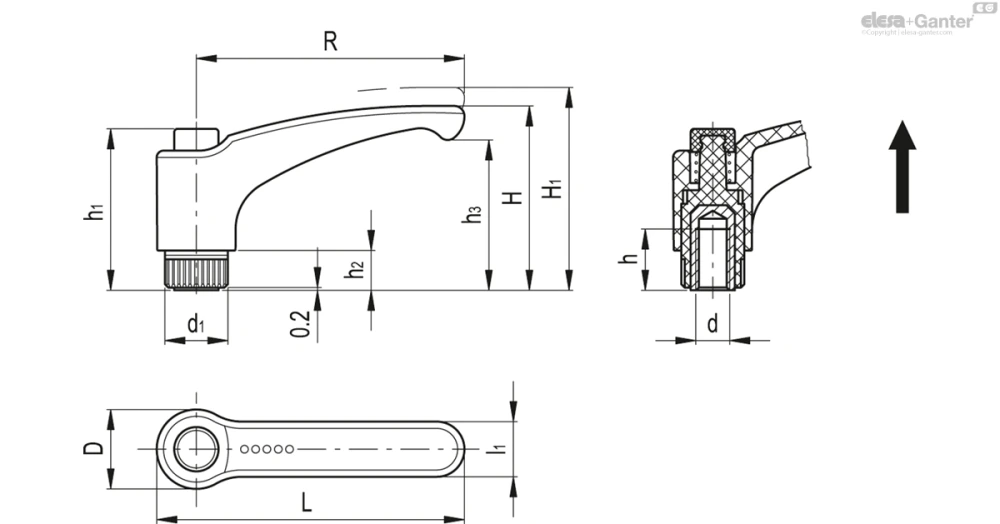

Схемы
ERX-CR
Таблица моделей — Регулируемые ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 152301 | ERX.44-CR-B-M6 | 44 | M6 | 52 | 16 | 32.5 | 36 | 10 | 29.5 | 6 | 25 | 12 | 11 | 18 | 10 | |
| 152311 | ERX.63-CR-B-M8 | 63 | M8 | 72.5 | 19 | 43 | 47 | 13 | 37.5 | 8 | 34.5 | 15 | 13.5 | 20 | 26 | |
| 152321 | ERX.78-CR-B-M10 | 79 | M10 | 91.5 | 24.5 | 54 | 58 | 18 | 47 | 12 | 44 | 19 | 16 | 24 | 52 | |
| 152341 | ERX.95-CR-B-M12 | 95 | M12 | 108 | 26 | 64.5 | 69 | 20 | 54.5 | 13 | 53 | 21.5 | 18 | 26 | 72 |
Основные характеристики
Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, хромирование, матово-глянцевая отделка.
Нажимная кнопка
Технополимер, чёрный цвет, глянцевая отделка.
Стандартное исполнение
Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.
Втулка из латуни, глухое отверстие с внутренней резьбой.
Общая информация
Особенности и области применения
Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.
Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:
- отсутствие на поверхности стальных компонентов, подверженных ржавению
- эргономичность.
Высокая химическая устойчивость
Хромированная поверхность устойчива к износу, царапинам и ударам.
Лабораторные испытания при температуре окружающей среды (23 °C) показали, что хромированные поверхности также устойчивы к действию морской воды, моющих средств, ацетона, этилового спирта, муравьиной кислоты и раствору хлорной извести.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Втулки с резьбой различных типов.
Инструкции по использованию
Инструкции по использованию
Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
