Серия ERF.
ERF-p
Ручки рычажного типа
Технополимер
Резьбовая шпилька из оцинкованной стали
Исполнения серии ERF.
Изображения

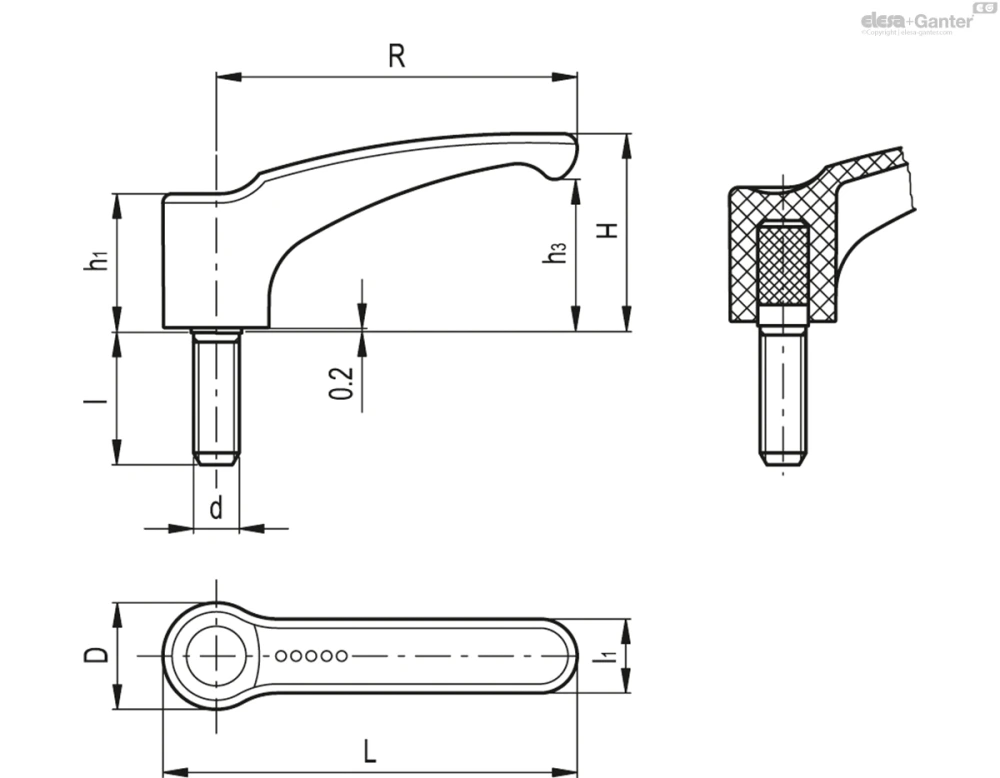

Схемы
ERF-p
Таблица моделей — Ручки рычажного типа
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 232116-C1 | ERF.44 p-M6x16-C1 | 44 | M6 | 52 | 15.5 | 26.5 | 19 | 19 | 16 | 11 | 13 | |
| 232136-C1 | ERF.63 p-M8x25-C1 | 63 | M8 | 73.5 | 19 | 35 | 24.5 | 26.5 | 25 | 13.5 | 29 | |
| 232137-C1 | ERF.63 p-M8x35-C1 | 63 | M8 | 73.5 | 19 | 35 | 24.5 | 26.5 | 35 | 13.5 | 33 | |
| 232140-C1 | ERF.63 p-M8x45-C1 | 63 | M8 | 73.5 | 19 | 35 | 24.5 | 26.5 | 45 | 13.5 | 36 | |
| 232139-C1 | ERF.63 p-M8x50-C1 | 63 | M8 | 73.5 | 19 | 35 | 24.5 | 26.5 | 50 | 13.5 | 35 | |
| 232156-C1 | ERF.78 p-M10x30-C1 | 78 | M10 | 90.5 | 23 | 42 | 29.5 | 32 | 30 | 16 | 55 | |
| 232176-C1 | ERF.95 p-M12x50-C1 | 95 | M12 | 109 | 26.5 | 51.5 | 34 | 40 | 50 | 18 | 94 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Стандартные исполнения
- ERF-B: втулка из латуни с глухим резьбовым отверстием.
- ERF-N:
- цилиндрическое глухое отверстие, латунная вставка и поперечное отверстие под фиксацию резьбовым стержнем.
- квадратное в сечении глухое отверстие с поперечным установочным винтом UNI 5929-85 с шестигранным шлицем без головки и с углублением в торце.
- ERF-p: шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
