Серия ERF.
ERF-N
Ручки рычажного типа
Технополимер
Цилиндрическое или квадратное отверстие
Исполнения серии ERF.
Изображения

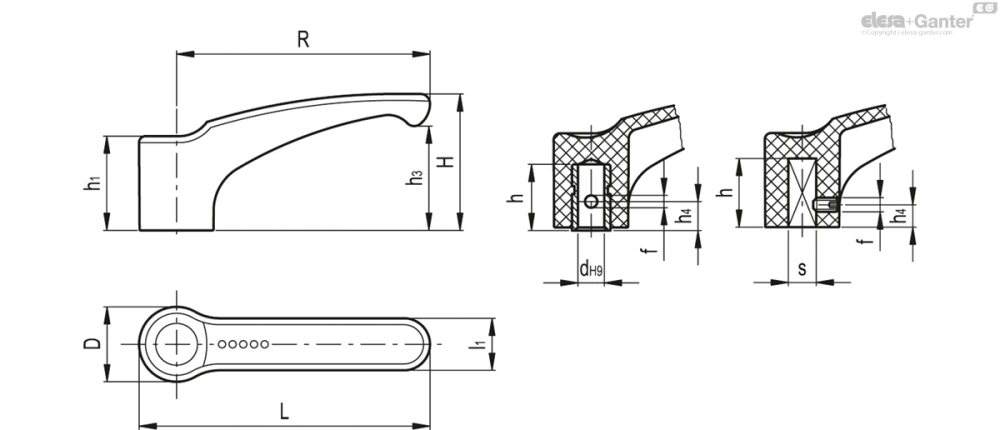

Схемы
ERF-N
Таблица моделей — Ручки рычажного типа
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 232106-C1 | ERF.44 N-5x5-C1 | 44 | - | 5 | 52 | 15.5 | 26.5 | 15 | 19 | 19 | 7 | 11 | M4 | 8 | |
| 232111-C1 | ERF.44 N-6-C1 | 44 | 6 | - | 52 | 15.5 | 26.5 | 15 | 19 | 19 | 7 | 11 | 3 | 10 | |
| 232126-C1 | ERF.63 N-6x6-C1 | 63 | - | 6 | 73.5 | 19 | 35 | 20 | 24.5 | 26.5 | 8 | 13.5 | M4 | 15 | |
| 232131-C1 | ERF.63 N-8-C1 | 63 | 8 | - | 73.5 | 19 | 35 | 20 | 24.5 | 26.5 | 8 | 13.5 | 4 | 19 | |
| 232146-C1 | ERF.78 N-8x8-C1 | 78 | - | 8 | 90.5 | 23 | 42 | 25 | 29.5 | 32 | 9 | 16 | M5 | 29 | |
| 232151-C1 | ERF.78 N-10-C1 | 78 | 10 | - | 90.5 | 23 | 42 | 25 | 29.5 | 32 | 9 | 16 | 4 | 36 | |
| 232163-C1 | ERF.95 N-8x8-C1 | 95 | - | 8 | 109 | 26.5 | 51.5 | 30 | 34 | 40 | 10 | 18 | M5 | 38 | |
| 232166-C1 | ERF.95 N-10x10-C1 | 95 | - | 10 | 109 | 26.5 | 51.5 | 30 | 34 | 40 | 10 | 18 | M5 | 40 | |
| 232171-C1 | ERF.95 N-12-C1 | 95 | 12 | - | 109 | 26.5 | 51.5 | 30 | 34 | 40 | 10 | 18 | 5 | 60 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Стандартные исполнения
- ERF-B: втулка из латуни с глухим резьбовым отверстием.
- ERF-N:
- цилиндрическое глухое отверстие, латунная вставка и поперечное отверстие под фиксацию резьбовым стержнем.
- квадратное в сечении глухое отверстие с поперечным установочным винтом UNI 5929-85 с шестигранным шлицем без головки и с углублением в торце.
- ERF-p: шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
