Серия ERF.
ERF-B
Ручки рычажного типа
Технополимер
Латунная втулка, резьбовое отверстие
Исполнения серии ERF.
Изображения

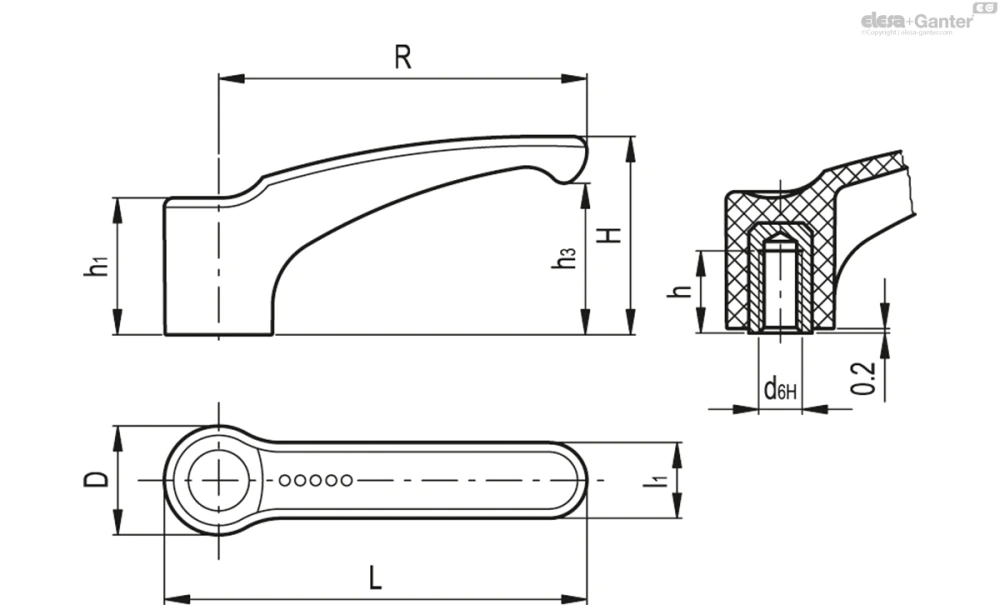

Схемы
ERF-B
Таблица моделей — Ручки рычажного типа
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 232103-C1 | ERF.44 B-M5-C1 | 44 | M5 | 52 | 15.5 | 26.5 | 10 | 19 | 19 | 11 | 12 | |
| 232101-C1 | ERF.44 B-M6-C1 | 44 | M6 | 52 | 15.5 | 26.5 | 12 | 19 | 19 | 11 | 11 | |
| 232121-C1 | ERF.63 B-M8-C1 | 63 | M8 | 73.5 | 19 | 35 | 13 | 24.5 | 26.5 | 13.5 | 21 | |
| 232141-C1 | ERF.78 B-M10-C1 | 78 | M10 | 90.5 | 23 | 42 | 17 | 29.5 | 32 | 16 | 38 | |
| 232161-C1 | ERF.95 B-M12-C1 | 95 | M12 | 109 | 26.5 | 51.5 | 20 | 34 | 40 | 18 | 56 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Стандартные исполнения
- ERF-B: втулка из латуни с глухим резьбовым отверстием.
- ERF-N:
- цилиндрическое глухое отверстие, латунная вставка и поперечное отверстие под фиксацию резьбовым стержнем.
- квадратное в сечении глухое отверстие с поперечным установочным винтом UNI 5929-85 с шестигранным шлицем без головки и с углублением в торце.
- ERF-p: шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
