Серия DIN 6306
DIN 6306-NI
Винты с перекидной рукояткой
Сталь / нержавеющая сталь с подвижным штифтом
Нержавеющая сталь
Исполнения серии DIN 6306
Изображения

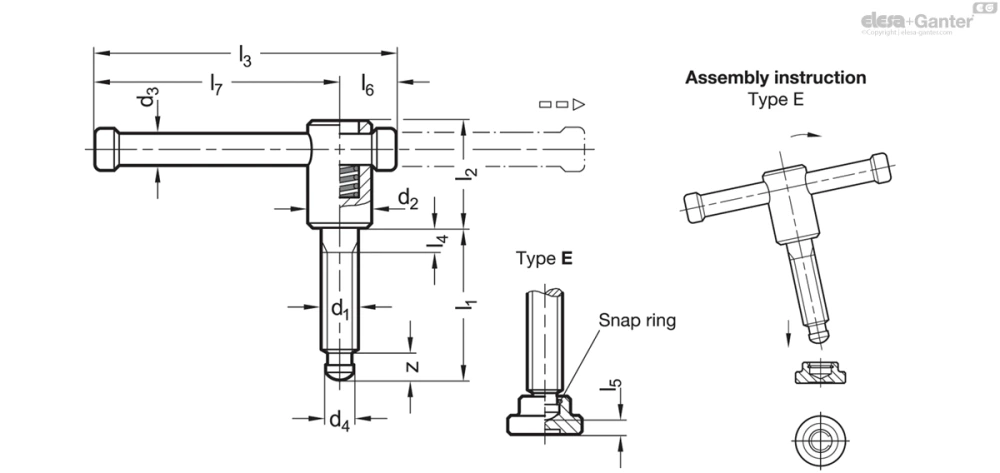

Схемы
DIN 6306-NI
Таблица моделей — Винты с перекидной рукояткой
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6306-M6-20-D-NI | M 6 | 20 | 14 | 6 | 4.5 | 30 | 60 | 2.5 | 2.1 | 15 | 45 | 6 | 42 | |
| DIN 6306-M6-30-D-NI | M 6 | 30 | 14 | 6 | 4.5 | 30 | 60 | 2.5 | 2.1 | 15 | 45 | 6 | 44 | |
| DIN 6306-M8-30-D-NI | M 8 | 30 | 14 | 6 | 6 | 30 | 60 | 5 | 3 | 15 | 45 | 7.6 | 48 | |
| DIN 6306-M8-40-D-NI | M 8 | 40 | 14 | 6 | 6 | 30 | 60 | 5 | 3 | 15 | 45 | 7.6 | 52 | |
| DIN 6306-M10-40-D-NI | M 10 | 40 | 18 | 8 | 8 | 32 | 80 | 10 | 3.6 | 17 | 63 | 8.2 | 103 | |
| DIN 6306-M10-50-D-NI | M 10 | 50 | 18 | 8 | 8 | 32 | 80 | 10 | 3.6 | 17 | 63 | 8.2 | 109 | |
| DIN 6306-M12-50-D-NI | M 12 | 50 | 20 | 10 | 8 | 35 | 100 | 10 | 4.5 | 19 | 81 | 8.6 | 166 | |
| DIN 6306-M12-60-D-NI | M 12 | 60 | 20 | 10 | 8 | 35 | 100 | 10 | 4.5 | 19 | 81 | 8.6 | 175 | |
| DIN 6306-M16-55-D-NI | M 16 | 55 | 24 | 13 | 12 | 40 | 120 | 10 | 5.3 | 23 | 97 | 10.6 | 311 | |
| DIN 6306-M16-70-D-NI | M 16 | 70 | 24 | 13 | 12 | 40 | 120 | 10 | 5.3 | 23 | 97 | 10.6 | 335 | |
| DIN 6306-M16-90-D-NI | M 16 | 90 | 24 | 13 | 12 | 40 | 120 | 10 | 5.3 | 23 | 97 | 10.6 | 367 | |
| DIN 6306-M20-55-D-NI | M 20 | 55 | 30 | 16 | 15.5 | 45 | 140 | 10 | 5.6 | 28 | 112 | 12.4 | 532 | |
| DIN 6306-M20-70-D-NI | M 20 | 70 | 30 | 16 | 15.5 | 45 | 140 | 10 | 5.6 | 28 | 112 | 12.4 | 570 | |
| DIN 6306-M20-90-D-NI | M 20 | 90 | 30 | 16 | 15.5 | 45 | 140 | 10 | 5.6 | 28 | 112 | 12.4 | 619 |
Характеристики
Типы
- Тип D: без упорной подушки
- Тип E: с упорной подушкой DIN 6311 (только для стали)
Винт с перекидной рукояткой
- Сталь
- Класс материала 5.8
- Чернение
- Упорная накладка из закалённой стали
- Нержавеющая сталь AISI 304 NI
Концевые колпачки
Пластик, полиэтилен (PE)
Серый
Упорная накладка для типа E
Сталь
- Науглероженная
- Чернение
- Пружинное стопорное кольцо
- Стальная пружинная проволока
Нажимная пружина
Нержавеющая сталь AISI 301
Информация
Винты с перекидной рукояткой DIN 6306 используются для зажима и прессования. Их сочетание с упорными подушками или опорными пластинами увеличивает контактную поверхность и обеспечивает угловую компенсацию.
Скользящий штифт имеет защиту от потери в виде торцевых заглушек и удерживается в любом положении при помощи нажимной пружины.
Монтаж упорной подушки (тип E) выполнять проще, если стержень располагается под углом по отношению к закрытой стороне пружинного стопорного кольца, а затем прижимается.
Принадлежности
Техническая информация
