Серия DIN 6304
DIN 6304
Верстачные винты
с фиксированным штифтом
Верстачные винты
Изображения

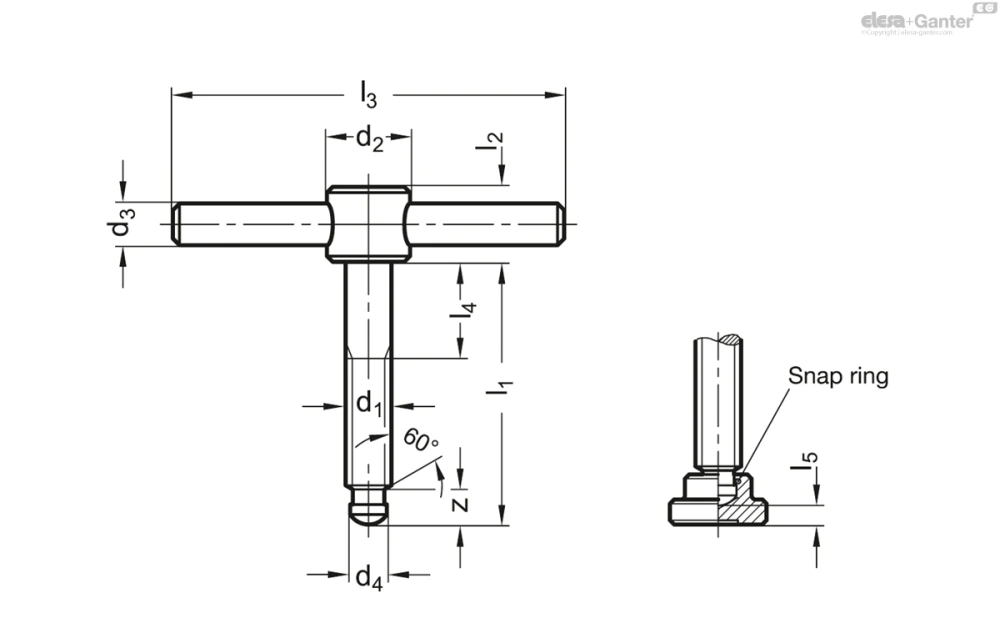

Схемы
DIN 6304
Таблица моделей — Верстачные винты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6304-M6-40-E | M 6 | 40 | 12 | 5 | 4.5 | 10 | 50 | 10 | - | 5.4 | 22 | |
| DIN 6304-M6-40-F | M 6 | 40 | 12 | 5 | 4.5 | 10 | 50 | 10 | 2.2 | 5.4 | 26 | |
| DIN 6304-M6-50-E | M 6 | 50 | 12 | 5 | 4.5 | 10 | 50 | 10 | - | 5.4 | 20 | |
| DIN 6304-M6-50-F | M 6 | 50 | 12 | 5 | 4.5 | 10 | 50 | 10 | 2.2 | 5.4 | 27 | |
| DIN 6304-M8-50-E | M 8 | 50 | 14 | 6 | 6 | 12 | 60 | 15 | - | 6.8 | 40 | |
| DIN 6304-M8-50-F | M 8 | 50 | 14 | 6 | 6 | 12 | 60 | 15 | 3 | 6.8 | 49 | |
| DIN 6304-M8-60-E | M 8 | 60 | 14 | 6 | 6 | 12 | 60 | 15 | - | 6.8 | 43 | |
| DIN 6304-M8-60-F | M 8 | 60 | 14 | 6 | 6 | 12 | 60 | 15 | 3 | 6.8 | 52 | |
| DIN 6304-M10-60-E | M 10 | 60 | 18 | 8 | 8 | 14 | 80 | 20 | - | 8.2 | 81 | |
| DIN 6304-M10-60-F | M 10 | 60 | 18 | 8 | 8 | 14 | 80 | 20 | 3.6 | 8.2 | 100 | |
| DIN 6304-M10-70-E | M 10 | 70 | 18 | 8 | 8 | 14 | 80 | 20 | - | 8.2 | 88 | |
| DIN 6304-M10-70-F | M 10 | 70 | 18 | 8 | 8 | 14 | 80 | 20 | 3,6 | 8.2 | 105 | |
| DIN 6304-M12-70-E | M 12 | 70 | 20 | 10 | 8 | 18 | 100 | 20 | - | 8.6 | 140 | |
| DIN 6304-M12-70-F | M 12 | 70 | 20 | 10 | 8 | 18 | 100 | 20 | 4.5 | 8.6 | 160 | |
| DIN 6304-M12-80-E | M 12 | 80 | 20 | 10 | 8 | 18 | 100 | 20 | - | 8.6 | 150 | |
| DIN 6304-M12-80-F | M 12 | 80 | 20 | 10 | 8 | 18 | 100 | 20 | 4.5 | 8.6 | 179 | |
| DIN 6304-M16-75-E | M 16 | 75 | 24 | 12 | 12 | 20 | 120 | 20 | - | 10.6 | 240 | |
| DIN 6304-M16-75-F | M 16 | 75 | 24 | 12 | 12 | 20 | 120 | 20 | 5.3 | 10.6 | 260 | |
| DIN 6304-M16-90-E | M 16 | 90 | 24 | 12 | 12 | 20 | 120 | 20 | - | 10.6 | 265 | |
| DIN 6304-M16-90-F | M 16 | 90 | 24 | 12 | 12 | 20 | 120 | 20 | 5.3 | 10.6 | 324 | |
| DIN 6304-M16-110-E | M 16 | 110 | 24 | 12 | 12 | 20 | 120 | 20 | - | 10.6 | 292 | |
| DIN 6304-M16-110-F | M 16 | 110 | 24 | 12 | 12 | 20 | 120 | 20 | 5.3 | 10.6 | 350 | |
| DIN 6304-M20-75-E | M 20 | 75 | 30 | 16 | 15.5 | 28 | 140 | 20 | - | 12.4 | 470 | |
| DIN 6304-M20-75-F | M 20 | 75 | 30 | 16 | 15.5 | 28 | 140 | 20 | 5.6 | 12.4 | 551 | |
| DIN 6304-M20-90-E | M 20 | 90 | 30 | 16 | 15.5 | 28 | 140 | 20 | - | 12.4 | 497 | |
| DIN 6304-M20-90-F | M 20 | 90 | 30 | 16 | 15.5 | 28 | 140 | 20 | 5.6 | 12.4 | 602 | |
| DIN 6304-M20-110-E | M 20 | 110 | 30 | 16 | 15.5 | 28 | 140 | 20 | - | 12.4 | 540 | |
| DIN 6304-M20-110-F | M 20 | 110 | 30 | 16 | 15.5 | 28 | 140 | 20 | 5.6 | 12.4 | 644 |
Характеристики
Типы
- Тип E: без упорной подушки
- Тип F: с упорной подушкой DIN 6311
Сталь
Класс прочности на разрыв 5.8
- Чернение
- Упорная накладка из закалённой стали
Информация
Форма торцов у винтов DIN 6304 позволяет использовать их как с упорными накладками, так и без них.
Пружинное кольцо - простой и быстрый метод соединения упорной подушки и верстачного винта.
Вместо DIN 6311 упорная накладка GN 6311.1 может быть использована. В этом случае винт и подставку-упор необходимо заказывать отдельно.
Техническая информация
Совет по установке (тип F)
Упорная накладка должна удерживаться под углом, позволяющим стопорному кольцу опускаться в её разъёме до упора в основание.
