Серия ERB-PF-CLEAN
ERB-PF-CLEAN
Двунаправленные ручки-купе
для встраиваемого монтажа, технополимер, легкоочищаемые
Двунаправленные ручки-купе
Изображения
Схемы
ERB-PF-CLEAN
Таблица моделей — Двунаправленные ручки-купе

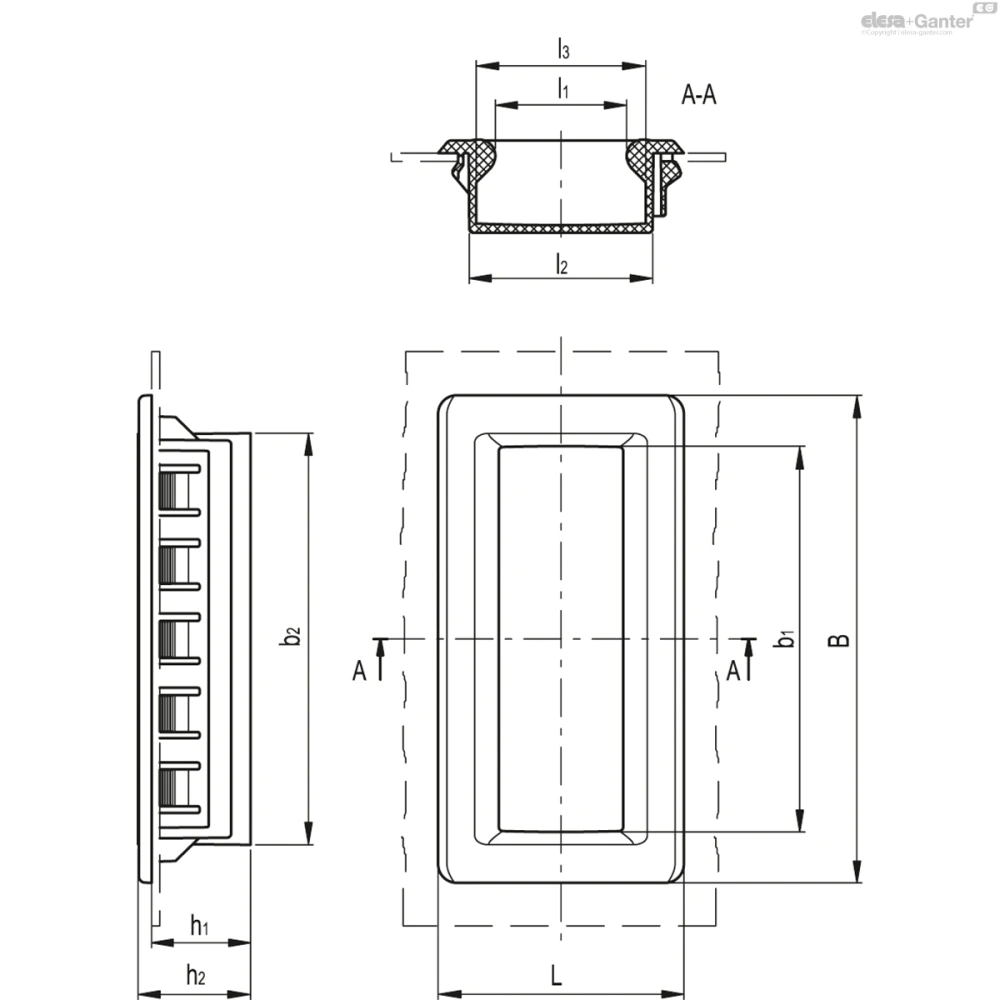

| Артикул | Описание | A | L | h1 | h2 | b1 | b2 | l1 | l2 | l3 | F2[N] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 151301 | ERB.115-PF-CLEAN | 115 | 58 | 19 | 22 | 91 | 94 | 31 | 43.5 | 40 | 600 | 47 |
Основные характеристики
Материал
Tехнополимер на основе полиамида (PA), армированный стекловолокном, белый цвет, аналогичный RAL 9002, матовая отделка.
Стандартное исполнение
Сборка со встраиваемыми частями (см. «Инструкции по монтажу»).
Общая информация
Особенности и области применения
Двунаправленные ручки-купе ERB-PF-CLEAN подходят для открытия и закрытия раздвижных дверей. Эргономичность полости обеспечивает безопасный и удобный захват.
ERB-PF-CLEAN в белом цвете подходит для применения на медицинском и больничном оборудовании и машинах пищевой промышленности.
Технические данные

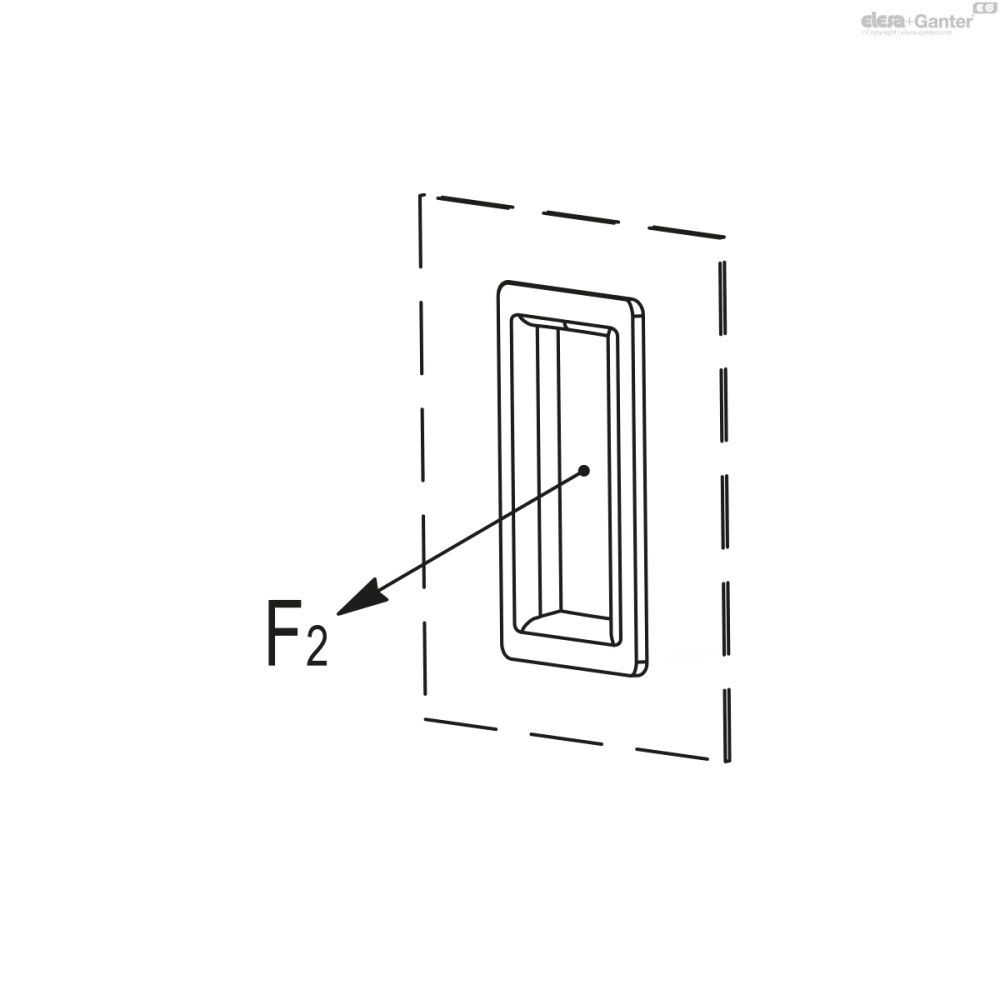

Указанные в таблице значения сопротивления вытягиванию (F2) получены в результате лабораторных испытаний, проведенных с рукояткой, собранной и закрепленной на панели толщиной 1,5 мм с целью выполнения испытаний.
Инструкции по использованию
Инструкции по монтажу

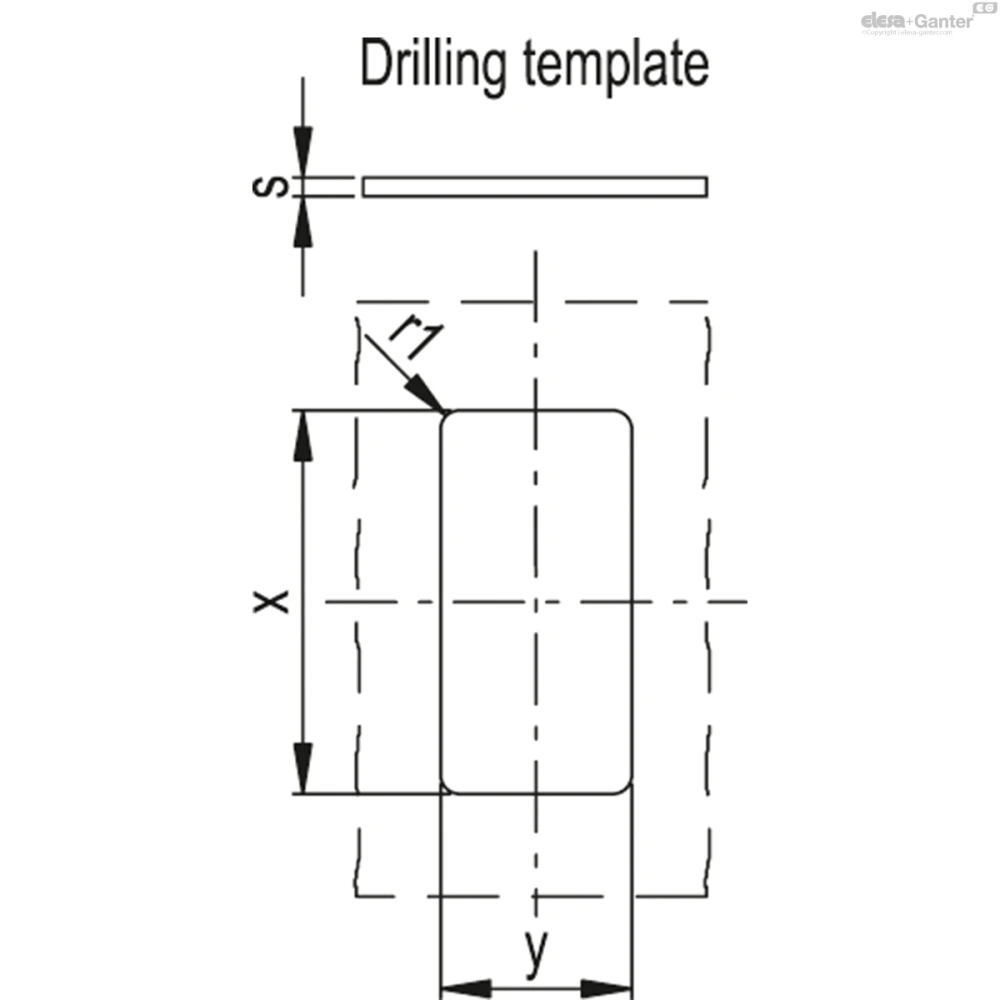

- Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
- Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

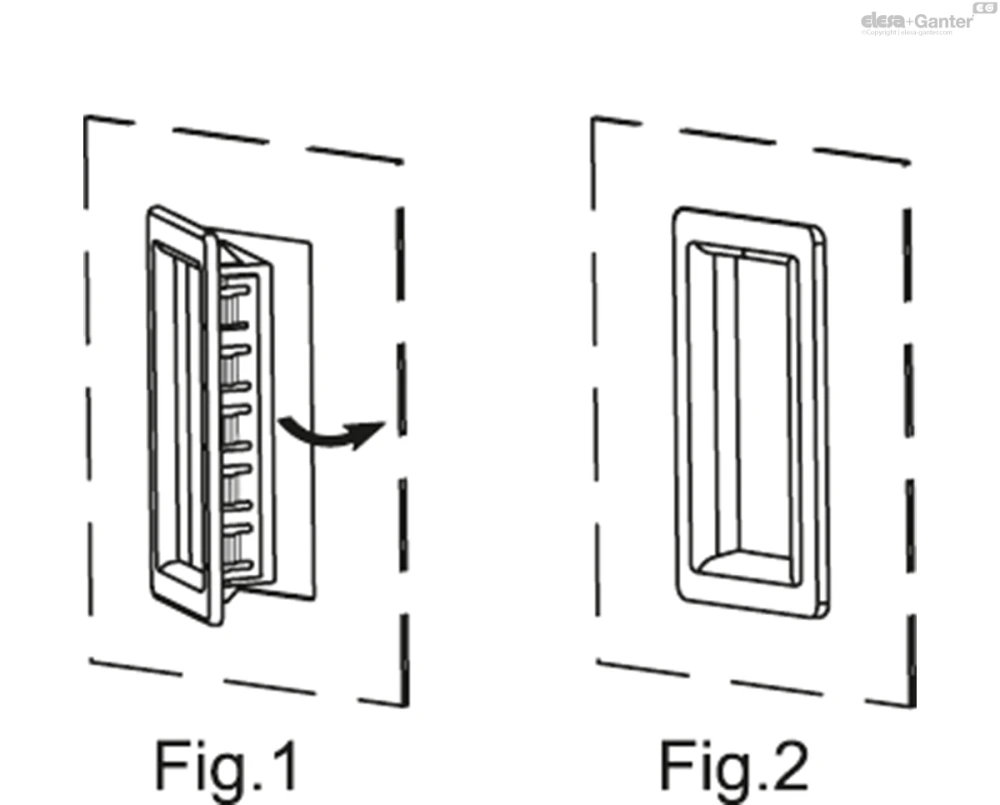

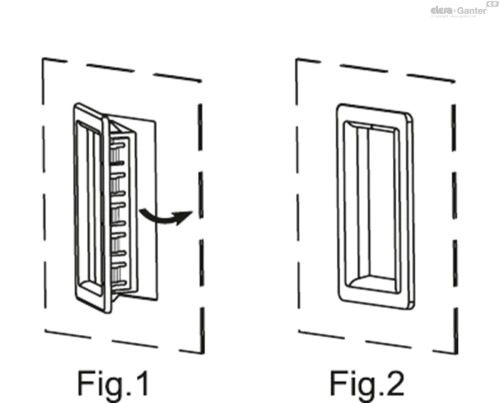

- Установите ручку в корпус стороной с фиксирующими зубьями (рис. 1).
- Нажимайте на противоположную сторону (приспосабливающееся рифление) до полного защелкивания ручки (рис. 2).
| S | X | Y |
| 0,7 - 1 | 105,3 +0,2 | 51,5 + 0,2 |
| >1 - 1,5 | 105,3 +0,2 | 51,7 + 0,2 |
| >1,5 - 2,2 | 105,3 +0,2 | 52,0 + 0,2 |
