Серия EBP-CH

EBP-CH-T

Ручки с замком

Технополимер

Трехгранная головка

Таблица (PDF)

Исполнения серии EBP-CH

EBP-CH-A

Ручки с замком

Технополимер

EBP-CH-T

Ручки с замком

Технополимер

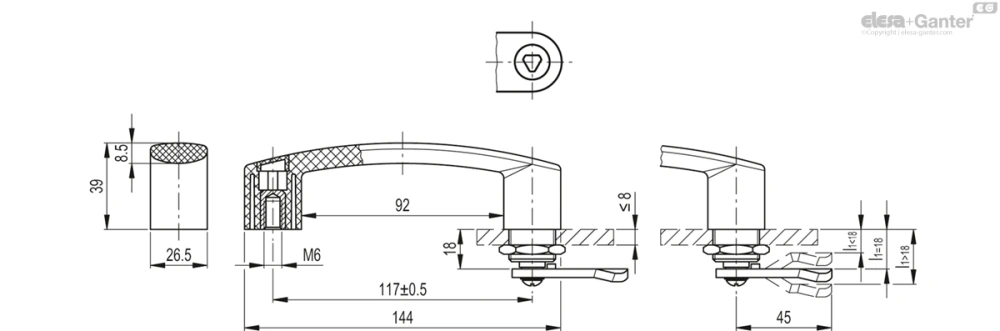

EBP-CH-T

Таблица моделей — Ручки с замком

Артикул	Описание	l₁	F₁[N]	F₂[N]	F₃[N]	L₁[J]	L₂[J]	Вес (г)
260266-C1	EBP.140-CH-T-L6-B M6-C1	6	2700	1800	1000	10	4	180
260267-C1	EBP.140-CH-T-L10-B M6-C1	10	2700	1800	1000	10	4	173
260268-C1	EBP.140-CH-T-L14-B M6-C1	14	2700	1800	1000	10	4	174
260269-C1	EBP.140-CH-T-L16-B M6-C1	16	2700	1800	1000	10	4	75
260270-C1	EBP.140-CH-T-L18-B M6-C1	18	2700	1800	1000	10	4	176
260271-C1	EBP.140-CH-T-L20-B M6-C1	20	2700	1800	1000	10	4	175
260272-C1	EBP.140-CH-T-L22-B M6-C1	22	2700	1800	1000	10	4	75
260273-C1	EBP.140-CH-T-L24-B M6-C1	24	2700	1800	1000	10	4	177
260274-C1	EBP.140-CH-T-L26-B M6-C1	26	2700	1800	1000	10	4	175
260275-C1	EBP.140-CH-T-L28-B M6-C1	28	2700	1800	1000	10	4	75
260276-C1	EBP.140-CH-T-L30-B M6-C1	30	2700	1800	1000	10	4	180
260277-C1	EBP.140-CH-T-L32-B M6-C1	32	2700	1800	1000	10	4	75
260278-C1	EBP.140-CH-T-L34-B M6-C1	34	2700	1800	1000	10	4	181
260279-C1	EBP.140-CH-T-L36-B M6-C1	36	2700	1800	1000	10	4	75
260280-C1	EBP.140-CH-T-L38-B M6-C1	38	2700	1800	1000	10	4	75
260281-C1	EBP.140-CH-T-L40-B M6-C1	40	2700	1800	1000	10	4	75
260282-C1	EBP.140-CH-T-L42-B M6-C1	42	2700	1800	1000	10	4	185

3D-модель Технические данные (PDF)

Основные характеристики

Рукоятка

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Замок

Шток из технополимера на основе полиамида (PА), армированный стекловолокном, серо-чёрный цвет, матовая отделка. Кольцевое уплотнение из бутадиен-нитрильного каучука.
Втулка из латуни M22 × 1,5.
Стопорная гайка из цинкового сплава M22 × 1,5.
Профильный запирающий рычаг, толщина = 4 мм.
Зубчатая шайба из оцинкованной стали.
Самонарезающий винт из оцинкованной стали.

Ключ

Технополимер на основе полиамида (PA), серо-чёрный цвет, матовая отделка.

Стандартное исполнение

Втулка из латуни с глухим резьбовым отверстием.

EBP-CH-T: трехгранная головка для ключа.
EBP-CH-A: двухлопастный паз для ключа.

Угол поворота

90°.

Общая информация

Технические данные

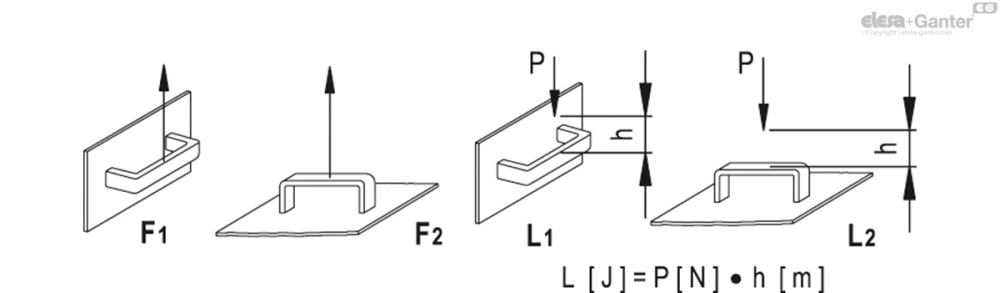

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

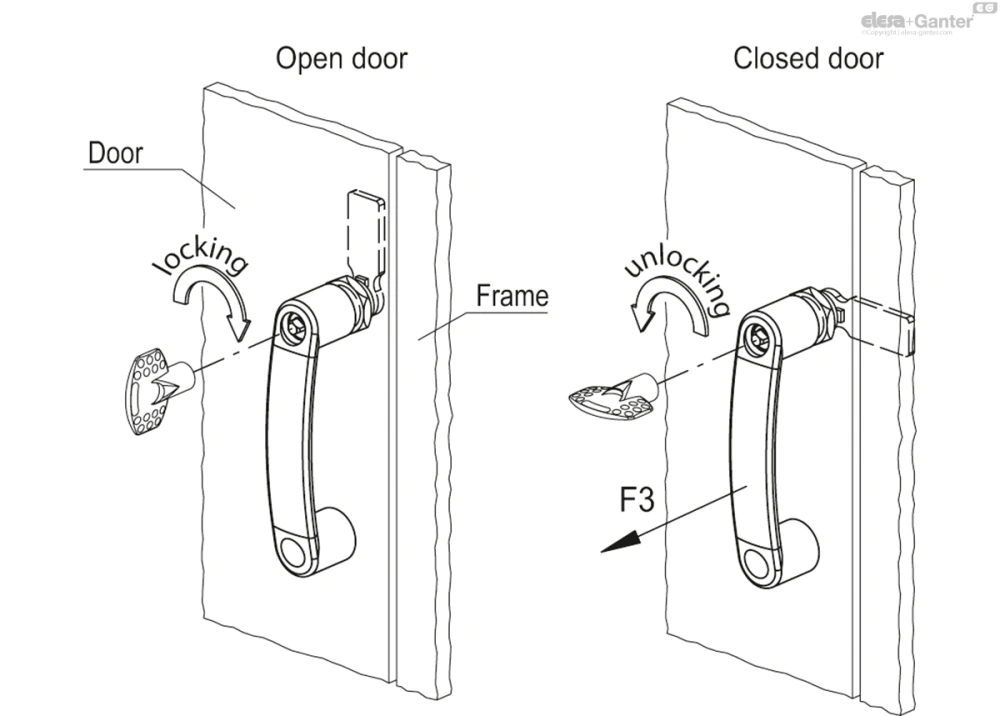

Значение F3, указанное в таблице, обозначает нагрузку при тяговом усилии для закрытого положения ручки.

Инструкции по использованию

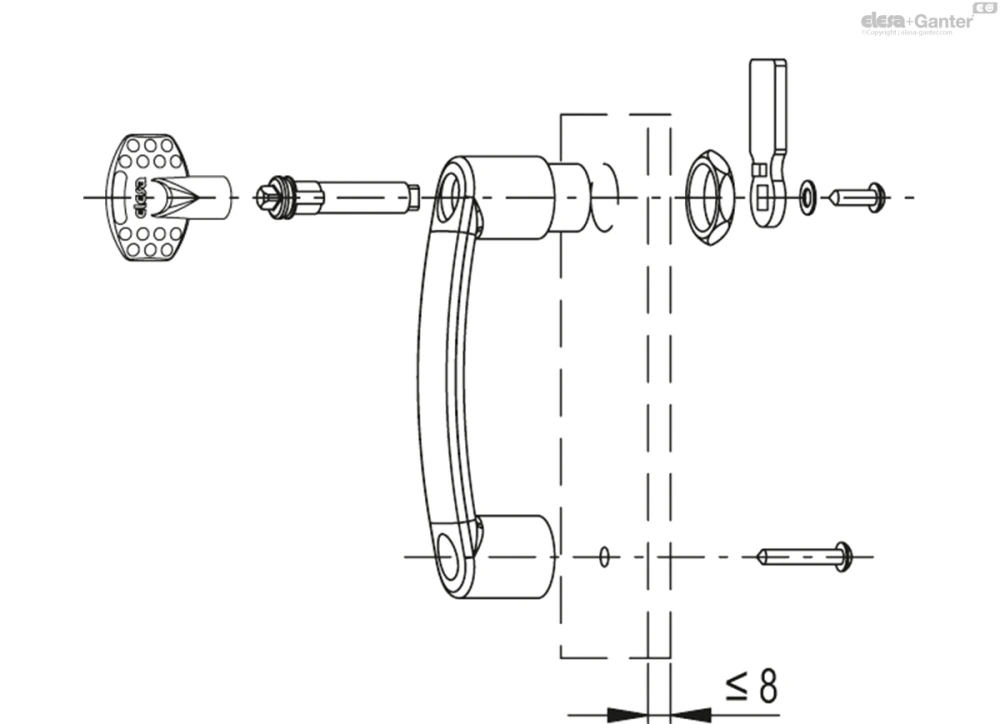

Инструкции по монтажу

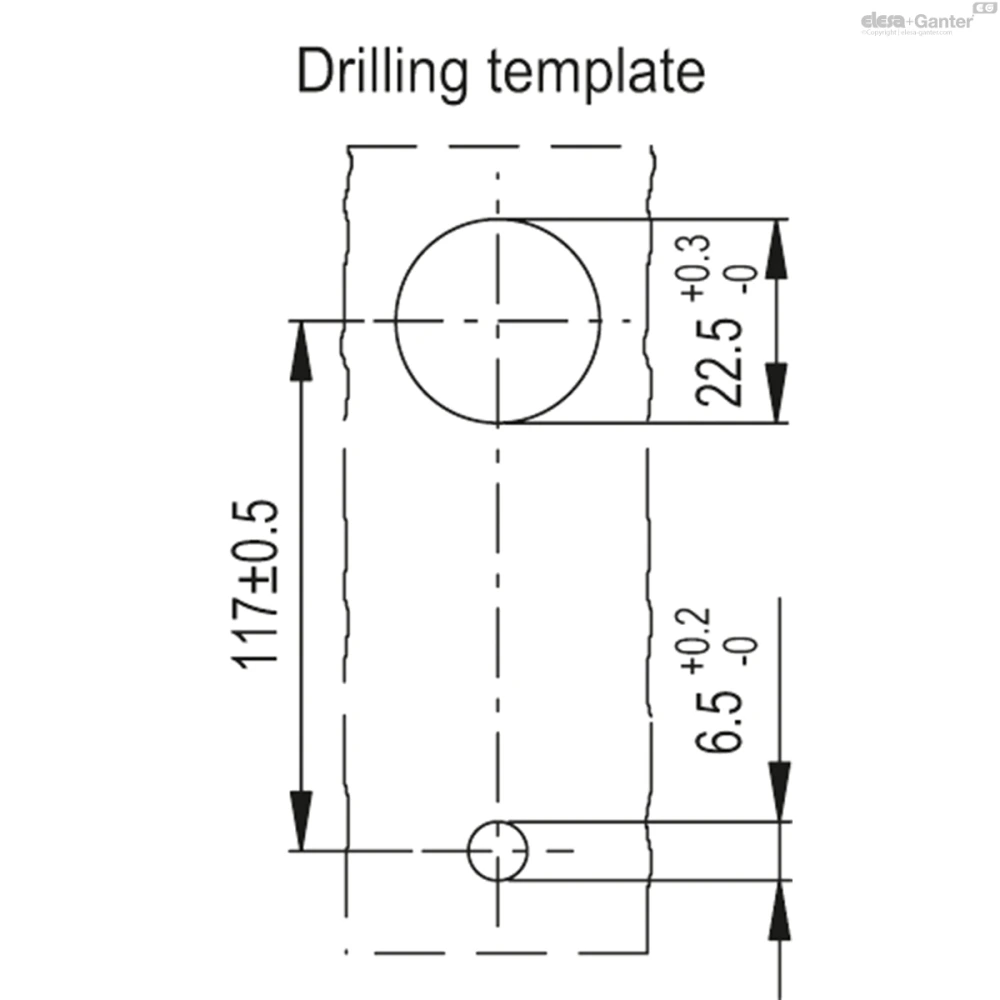

Просверлите отверстия в двери на основе представленного шаблона.
Установите ручку.
Наверните гайку на втулку замка и вверните винт в отверстие с резьбой в ручке, чтобы зафиксировать ручку на двери.
Установите ротор в гнездо ручки.
Закрепите рычаг на конце штока с помощью шайбы и винта.
