Серия EBP-CH

EBP-CH-A

Ручки с замком

Технополимер

Двухлопастный паз

Таблица (PDF)

Исполнения серии EBP-CH

EBP-CH-A

Ручки с замком

Технополимер

EBP-CH-T

Ручки с замком

Технополимер

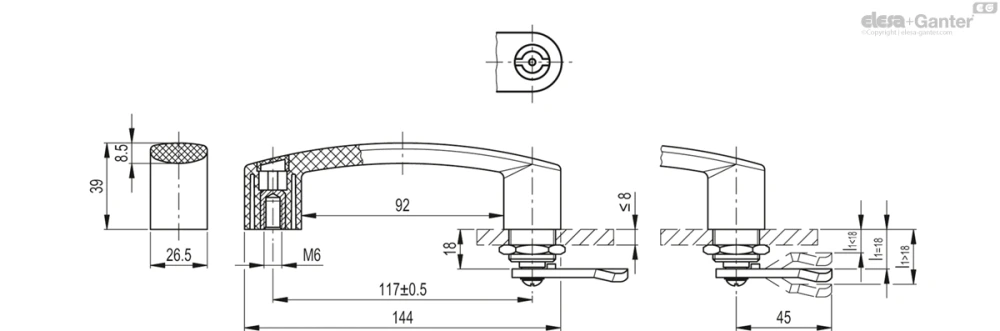

EBP-CH-A

Таблица моделей — Ручки с замком

Артикул	Описание	l₁	F₁[N]	F₂[N]	F₃[N]	L₁[J]	L₂[J]	Вес (г)
260286-C1	EBP.140-CH-A-L6-B M6-C1	6	2700	1800	1000	10	4	75
260287-C1	EBP.140-CH-A-L10-B M6-C1	10	2700	1800	1000	10	4	177
260288-C1	EBP.140-CH-A-L14-B M6-C1	14	2700	1800	1000	10	4	174
260289-C1	EBP.140-CH-A-L16-B M6-C1	16	2700	1800	1000	10	4	174
260290-C1	EBP.140-CH-A-L18-B M6-C1	18	2700	1800	1000	10	4	175
260291-C1	EBP.140-CH-A-L20-B M6-C1	20	2700	1800	1000	10	4	75
260292-C1	EBP.140-CH-A-L22-B M6-C1	22	2700	1800	1000	10	4	75
260293-C1	EBP.140-CH-A-L24-B M6-C1	24	2700	1800	1000	10	4	175
260294-C1	EBP.140-CH-A-L26-B M6-C1	26	2700	1800	1000	10	4	174
260295-C1	EBP.140-CH-A-L28-B M6-C1	28	2700	1800	1000	10	4	173
260296-C1	EBP.140-CH-A-L30-B M6-C1	30	2700	1800	1000	10	4	75
260297-C1	EBP.140-CH-A-L32-B M6-C1	32	2700	1800	1000	10	4	75
260298-C1	EBP.140-CH-A-L34-B M6-C1	34	2700	1800	1000	10	4	75
260299-C1	EBP.140-CH-A-L36-B M6-C1	36	2700	1800	1000	10	4	181
260300-C1	EBP.140-CH-A-L38-B M6-C1	38	2700	1800	1000	10	4	75
260301-C1	EBP.140-CH-A-L40-B M6-C1	40	2700	1800	1000	10	4	75
260302-C1	EBP.140-CH-A-L42-B M6-C1	42	2700	1800	1000	10	4	75

3D-модель Технические данные (PDF)

Основные характеристики

Рукоятка

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Замок

Шток из технополимера на основе полиамида (PА), армированный стекловолокном, серо-чёрный цвет, матовая отделка. Кольцевое уплотнение из бутадиен-нитрильного каучука.
Втулка из латуни M22 × 1,5.
Стопорная гайка из цинкового сплава M22 × 1,5.
Профильный запирающий рычаг, толщина = 4 мм.
Зубчатая шайба из оцинкованной стали.
Самонарезающий винт из оцинкованной стали.

Ключ

Технополимер на основе полиамида (PA), серо-чёрный цвет, матовая отделка.

Стандартное исполнение

Втулка из латуни с глухим резьбовым отверстием.

EBP-CH-T: трехгранная головка для ключа.
EBP-CH-A: двухлопастный паз для ключа.

Угол поворота

90°.

Общая информация

Технические данные

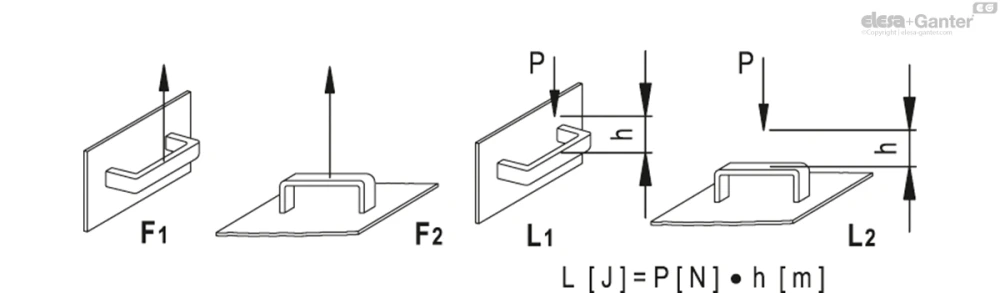

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

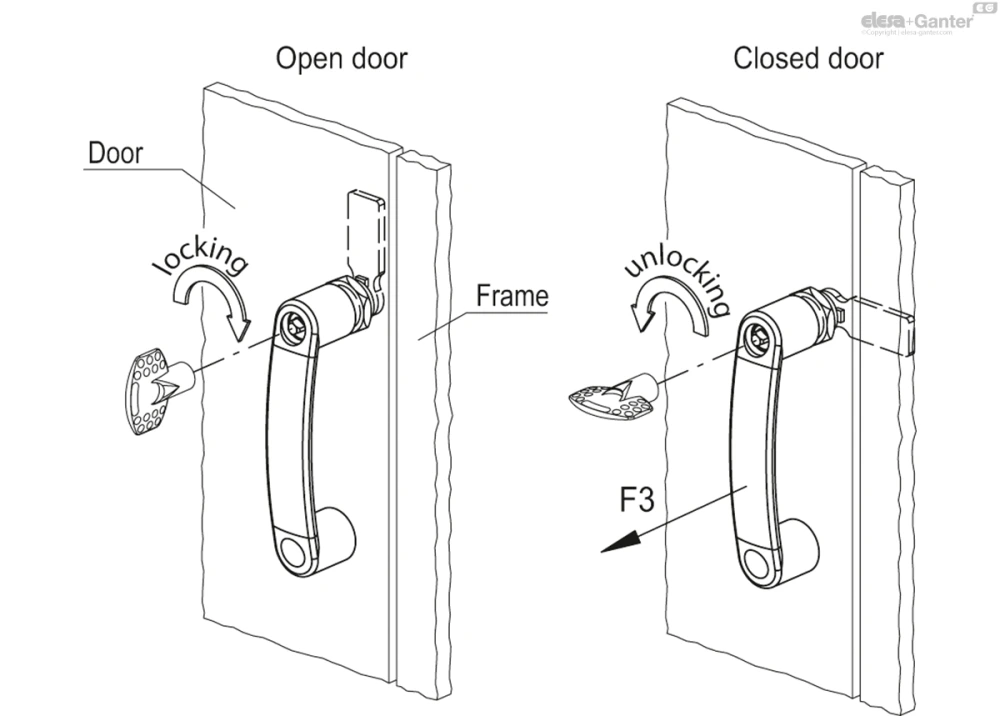

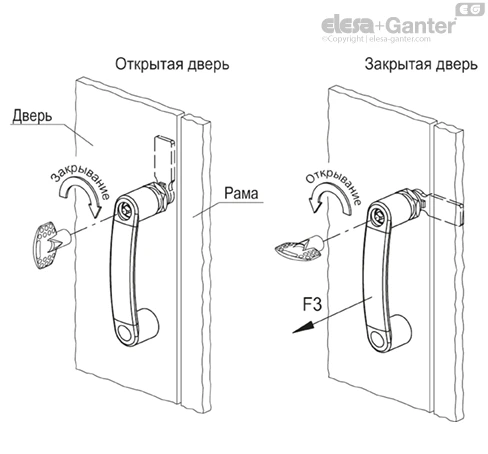

Значение F3, указанное в таблице, обозначает нагрузку при тяговом усилии для закрытого положения ручки.

Инструкции по использованию

Инструкции по монтажу

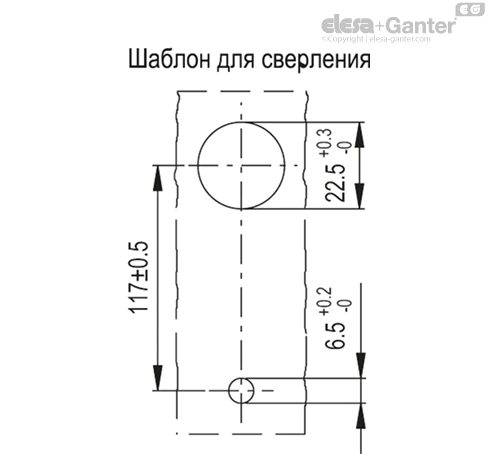

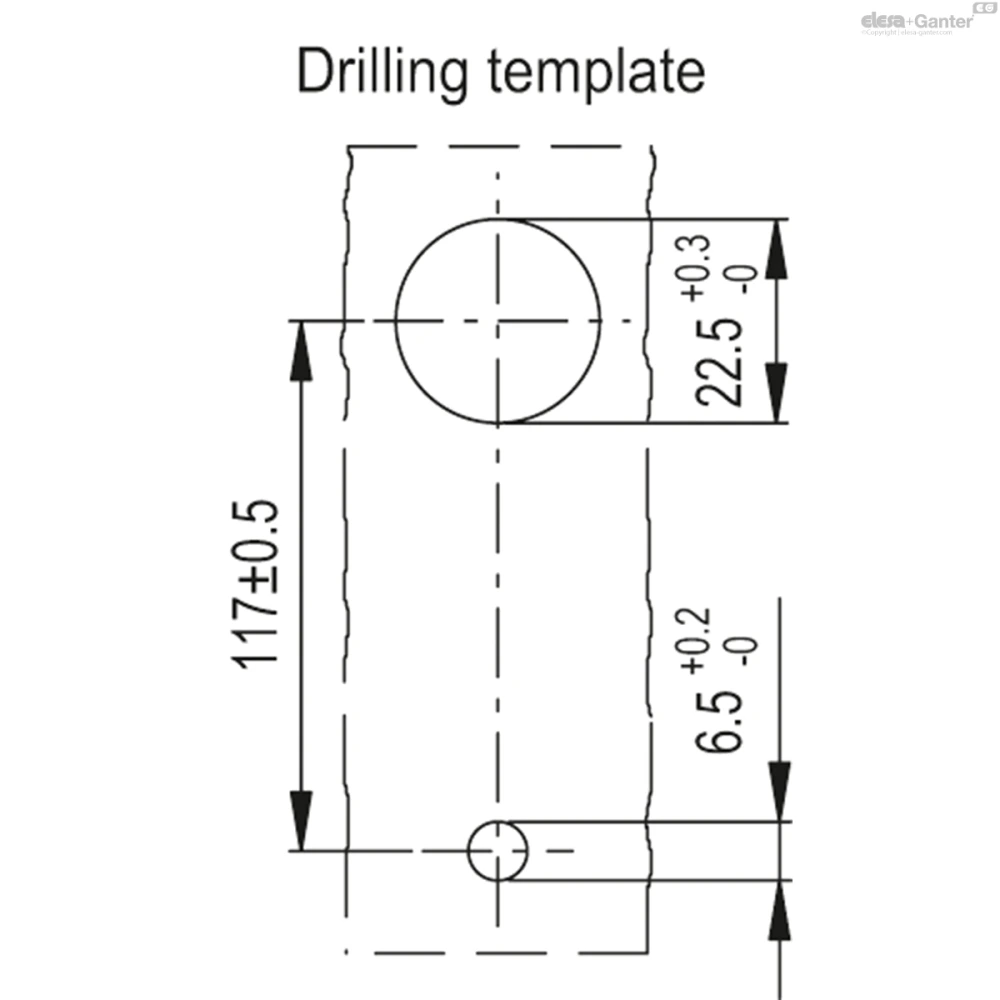

Просверлите отверстия в двери на основе представленного шаблона.
Установите ручку.
Наверните гайку на втулку замка и вверните винт в отверстие с резьбой в ручке, чтобы зафиксировать ручку на двери.
Установите ротор в гнездо ручки.

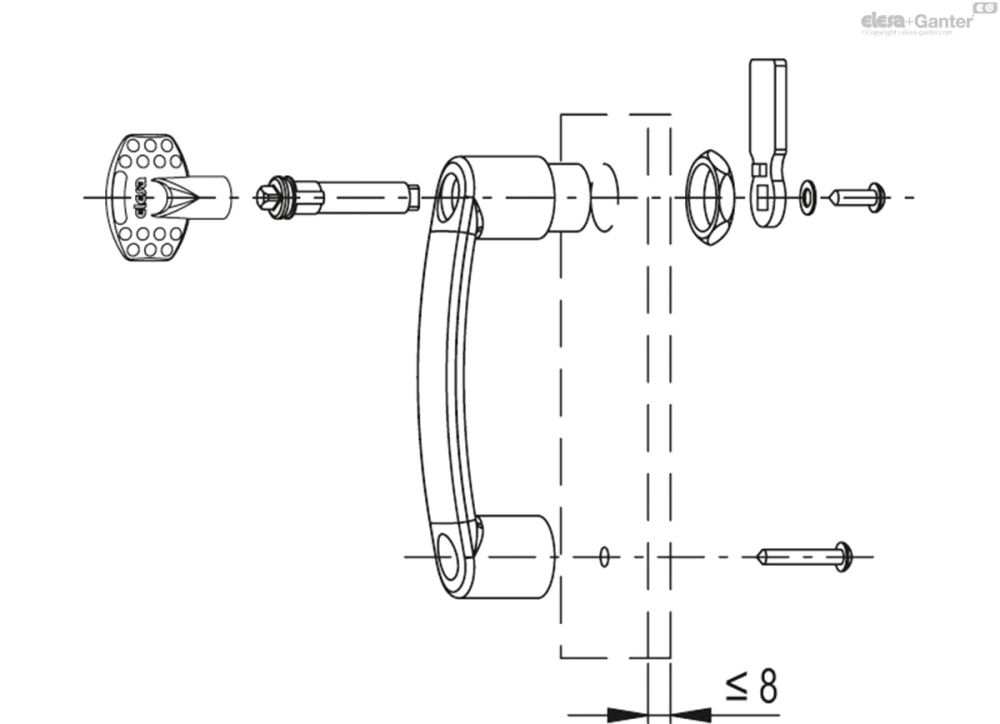

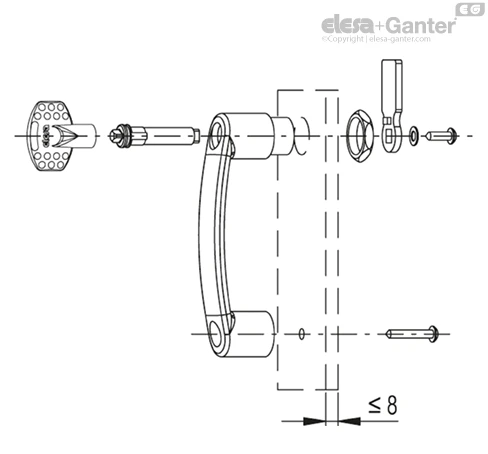

Закрепите рычаг на конце штока с помощью шайбы и винта.
