Серия DIN 6336
DIN 6336-NI
Лепестковые ручки
Чугун / нержавеющая сталь / алюминий
Нержавеющая сталь
Исполнения серии DIN 6336
Изображения

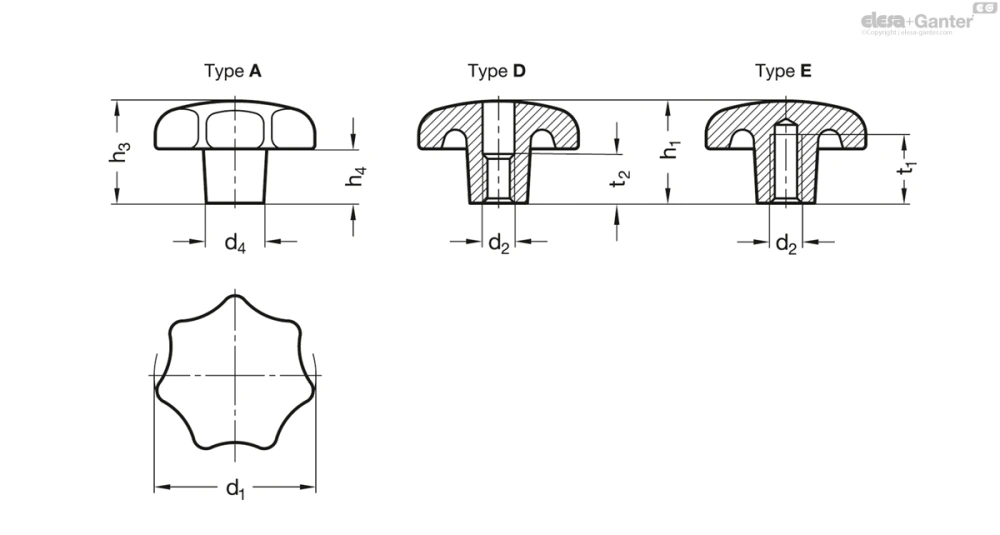

Схемы
DIN 6336-NI
Таблица моделей — Лепестковые ручки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6336-NI-32-A | 32 | - | 12 | - | - | 21 | 10 | - | - | 56 | |
| DIN 6336-NI-40-A | 40 | - | 14 | - | - | 26 | 13 | - | - | 85 | |
| DIN 6336-NI-50-A | 50 | - | 18 | - | - | 34 | 17 | - | - | 179 | |
| DIN 6336-NI-63-A | 63 | - | 20 | - | - | 42 | 21 | - | - | 320 | |
| DIN 6336-NI-32-M6-D | 32 | M 6 | 12 | 20 | 9 | - | - | - | 10 | 52 | |
| DIN 6336-NI-40-M8-D | 40 | M 8 | 14 | 25 | 12 | - | - | - | 12 | 76 | |
| DIN 6336-NI-50-M8-D | 50 | M 8 | 18 | 32 | 15 | - | - | - | 16 | 155 | |
| DIN 6336-NI-50-M10-D | 50 | M 10 | 18 | 32 | 15 | - | - | - | 16 | 140 | |
| DIN 6336-NI-63-M10-D | 63 | M 10 | 20 | 40 | 19 | - | - | - | 20 | 289 | |
| DIN 6336-NI-63-M12-D | 63 | M 12 | 20 | 40 | 19 | - | - | - | 20 | 290 | |
| DIN 6336-NI-32-M6-E | 32 | M 6 | 12 | 20 | 9 | - | - | 12 | - | 53 | |
| DIN 6336-NI-40-M8-E | 40 | M 8 | 14 | 25 | 12 | - | - | 15 | - | 76 | |
| DIN 6336-NI-50-M8-E | 50 | M 8 | 18 | 32 | 15 | - | - | 18 | - | 173 | |
| DIN 6336-NI-50-M10-E | 50 | M 10 | 18 | 32 | 15 | - | - | 18 | - | 156 | |
| DIN 6336-NI-63-M10-E | 63 | M 10 | 20 | 40 | 19 | - | - | 22 | - | 303 | |
| DIN 6336-NI-63-M12-E | 63 | M 12 | 20 | 40 | 19 | - | - | 22 | - | 296 |
Характеристики
Типы
- Тип A: без отверстия (без механической обработки)
- Тип B: со сквозным отверстием H7 без резьбы
- Тип C: с глухим отверстием H7 без резьбы
- Тип D: со сквозным резьбовым отверстием
- Тип E: с глухим резьбовым отверстием
Чугун GG
литье с последующей чистовой обработкой
оцинкованый, с голубой пассивацией ZB
Резьба: подвижность винта
только для типов D и E
Прецизионное литье из нержавеющей стали NI
только типы A, D и E
- AISI CF-8
- матовая отделка, дробеструйная обработка
Алюминий AL
только типы A, C, D и E
- матовая поверхность (шлифованная), сварной шов не виден MT
- полированная поверхность PL
По запросу
- с пластиковым покрытием
Техническая информация
