Серия ELK.

ELK-B

Поворотные ручки с углублениями снизу

Технополимер

Латунная втулка, резьбовое отверстие

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__Design9697__ Технополимер на основе полиамида (PA) __logo__IF95__ Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии ELK.

ELK-A

ELK-A

Поворотные ручки с углублениями снизу

Технополимер
ELK-B

ELK-B

Поворотные ручки с углублениями снизу

Технополимер
ELK-FP

ELK-FP

Поворотные ручки с углублениями снизу

Технополимер
ELK-p

ELK-p

Поворотные ручки с углублениями снизу

Технополимер

Изображения

ELK-B — Поворотные ручки с углублениями снизу ELK-B — Поворотные ручки с углублениями снизу ELK-B — Поворотные ручки с углублениями снизу ELK-B — Поворотные ручки с углублениями снизу ELK-B — Поворотные ручки с углублениями снизу ELK-B — Поворотные ручки с углублениями снизу ELK-B — Поворотные ручки с углублениями снизу ELK-B — Поворотные ручки с углублениями снизу

Схемы

Схема ELK-B

ELK-B

Таблица моделей — Поворотные ручки с углублениями снизу

Артикул Описание
В корзину
221221-C1 ELK.45 B-M6-C1 45 M6 26 21 10 12 31
221221-C2 ELK.45 B-M6-C2 45 M6 26 21 10 12 31
221221-C3 ELK.45 B-M6-C3 45 M6 26 21 10 12 31
221221-C4 ELK.45 B-M6-C4 45 M6 26 21 10 12 31
221221-C5 ELK.45 B-M6-C5 45 M6 26 21 10 12 31
221221-C6 ELK.45 B-M6-C6 45 M6 26 21 10 12 31
221221-C17 ELK.45 B-M6-C17 45 M6 26 21 10 12 31
221226-C1 ELK.45 B-M8-C1 45 M8 26 21 10 13 31
221226-C2 ELK.45 B-M8-C2 45 M8 26 21 10 13 31
221226-C3 ELK.45 B-M8-C3 45 M8 26 21 10 13 31
221226-C4 ELK.45 B-M8-C4 45 M8 26 21 10 13 31
221226-C5 ELK.45 B-M8-C5 45 M8 26 21 10 13 31
221226-C6 ELK.45 B-M8-C6 45 M8 26 21 10 13 31
221226-C17 ELK.45 B-M8-C17 45 M8 26 21 10 13 31
221426-C1 ELK.56 B-M8-C1 56 M8 29 26.5 11 13 42
221426-C2 ELK.56 B-M8-C2 56 M8 29 26.5 11 13 42
221426-C3 ELK.56 B-M8-C3 56 M8 29 26.5 11 13 42
221426-C4 ELK.56 B-M8-C4 56 M8 29 26.5 11 13 42
221426-C5 ELK.56 B-M8-C5 56 M8 29 26.5 11 13 42
221426-C6 ELK.56 B-M8-C6 56 M8 29 26.5 11 13 42
221426-C17 ELK.56 B-M8-C17 56 M8 29 26.5 11 13 42
221431-C1 ELK.56 B-M10-C1 56 M10 29 26.5 11 13 41
221431-C2 ELK.56 B-M10-C2 56 M10 29 26.5 11 13 41
221431-C3 ELK.56 B-M10-C3 56 M10 29 26.5 11 13 41
221431-C4 ELK.56 B-M10-C4 56 M10 29 26.5 11 13 41
221431-C5 ELK.56 B-M10-C5 56 M10 29 26.5 11 13 41
221431-C6 ELK.56 B-M10-C6 56 M10 29 26.5 11 13 41
221431-C17 ELK.56 B-M10-C17 56 M10 29 26.5 11 13 41
221436-C1 ELK.56 B-M12-C1 56 M12 29 26.5 11 13 42
221436-C2 ELK.56 B-M12-C2 56 M12 29 26.5 11 13 42
221436-C3 ELK.56 B-M12-C3 56 M12 29 26.5 11 13 42
221436-C4 ELK.56 B-M12-C4 56 M12 29 26.5 11 13 42
221436-C5 ELK.56 B-M12-C5 56 M12 29 26.5 11 13 42
221436-C6 ELK.56 B-M12-C6 56 M12 29 26.5 11 13 42
221436-C17 ELK.56 B-M12-C17 56 M12 29 26.5 11 13 42
221631-C1 ELK.70 B-M10-C1 70 M10 35 32.5 13 18 67
221631-C2 ELK.70 B-M10-C2 70 M10 35 32.5 13 18 67
221631-C3 ELK.70 B-M10-C3 70 M10 35 32.5 13 18 67
221631-C4 ELK.70 B-M10-C4 70 M10 35 32.5 13 18 67
221631-C5 ELK.70 B-M10-C5 70 M10 35 32.5 13 18 67
221631-C6 ELK.70 B-M10-C6 70 M10 35 32.5 13 18 67
221631-C17 ELK.70 B-M10-C17 70 M10 35 32.5 13 18 67
221636-C1 ELK.70 B-M12-C1 70 M12 35 32.5 13 17 72
221636-C2 ELK.70 B-M12-C2 70 M12 35 32.5 13 17 72
221636-C3 ELK.70 B-M12-C3 70 M12 35 32.5 13 17 72
221636-C4 ELK.70 B-M12-C4 70 M12 35 32.5 13 17 72
221636-C5 ELK.70 B-M12-C5 70 M12 35 32.5 13 17 72
221636-C6 ELK.70 B-M12-C6 70 M12 35 32.5 13 17 72
221636-C17 ELK.70 B-M12-C17 70 M12 35 32.5 13 17 72
221641-C1 ELK.70 B-M16-C1 70 M16 35 32.5 13 17 70
221641-C2 ELK.70 B-M16-C2 70 M16 35 32.5 13 17 70
221641-C3 ELK.70 B-M16-C3 70 M16 35 32.5 13 17 70
221641-C4 ELK.70 B-M16-C4 70 M16 35 32.5 13 17 70
221641-C5 ELK.70 B-M16-C5 70 M16 35 32.5 13 17 70
221641-C6 ELK.70 B-M16-C6 70 M16 35 32.5 13 17 70
221641-C17 ELK.70 B-M16-C17 70 M16 35 32.5 13 17 70
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (ПА), серо-чёрный цвет, матовая поверхность.

Колпачок

Технополимер, цветовая палитра Ergostyle, матовая поверхность. Приварен к ручке методом ультразвуковой сварки.

Стандартные исполнения

  • ELK-A: втулка из вороненой стали с глухим отверстием H9, обработанным разверткой.
  • ELK-B: втулка из латуни с глухим резьбовым отверстием.
  • ELK-FP: втулка из вороненой стали со сквозным отверстием H7, обработанным разверткой.
  • ELK-p: шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Вопрос о продукции

Спросите о серии ELK-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

ELK-B — Поворотные ручки с углублениями снизу

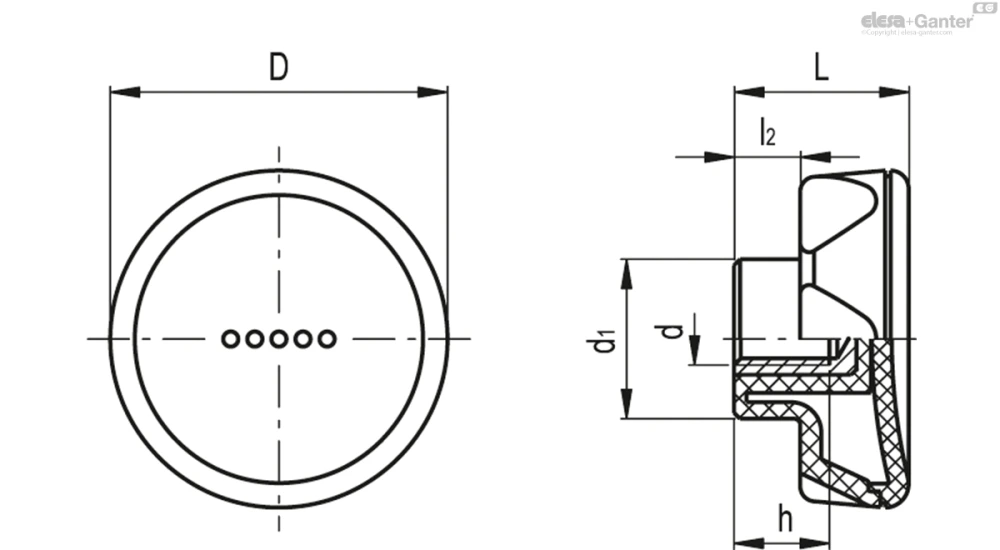

Чертёж ELK-B
