Серия DIN 6336
DIN 6336-ZB
Лепестковые ручки
Чугун / нержавеющая сталь / алюминий
Оцинкованный
Исполнения серии DIN 6336
Изображения

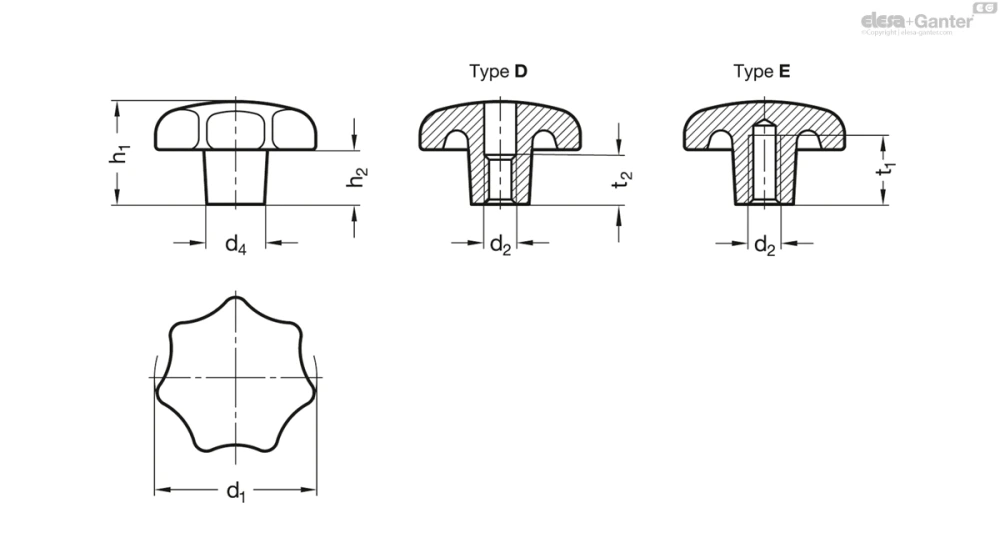

Схемы
DIN 6336-ZB
Таблица моделей — Лепестковые ручки
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| DIN 6336-GG-32-M6-D-ZB | 32 | M 6 | 12 | 20 | 9 | - | 10 | 40 | |
| DIN 6336-GG-40-M8-D-ZB | 40 | M 8 | 14 | 25 | 12 | - | 12 | 69 | |
| DIN 6336-GG-50-M8-D-ZB | 50 | M 8 | 18 | 32 | 15 | - | 16 | 124 | |
| DIN 6336-GG-50-M10-D-ZB | 50 | M 10 | 18 | 32 | 15 | - | 16 | 140 | |
| DIN 6336-GG-63-M10-D-ZB | 63 | M 10 | 20 | 40 | 19 | - | 20 | 245 | |
| DIN 6336-GG-63-M12-D-ZB | 63 | M 12 | 20 | 40 | 19 | - | 20 | 260 | |
| DIN 6336-GG-80-M12-D-ZB | 80 | M 12 | 25 | 50 | 23 | - | 30 | 560 | |
| DIN 6336-GG-80-M16-D-ZB | 80 | M 16 | 25 | 50 | 23 | - | 30 | 537 | |
| DIN 6336-GG-32-M6-E-ZB | 32 | M 6 | 12 | 20 | 9 | 12 | - | 34 | |
| DIN 6336-GG-40-M8-E-ZB | 40 | M 8 | 14 | 25 | 12 | 15 | - | 69 | |
| DIN 6336-GG-50-M8-E-ZB | 50 | M 8 | 18 | 32 | 15 | 18 | - | 152 | |
| DIN 6336-GG-50-M10-E-ZB | 50 | M 10 | 18 | 32 | 15 | 18 | - | 149 | |
| DIN 6336-GG-63-M10-E-ZB | 63 | M 10 | 20 | 40 | 19 | 22 | - | 280 | |
| DIN 6336-GG-63-M12-E-ZB | 63 | M 12 | 20 | 40 | 19 | 22 | - | 240 | |
| DIN 6336-GG-80-M12-E-ZB | 80 | M 12 | 25 | 50 | 23 | 28 | - | 550 | |
| DIN 6336-GG-80-M16-E-ZB | 80 | M 16 | 25 | 50 | 23 | 28 | - | 565 |
Характеристики
Типы
- Тип A: без отверстия (без механической обработки)
- Тип B: со сквозным отверстием H7 без резьбы
- Тип C: с глухим отверстием H7 без резьбы
- Тип D: со сквозным резьбовым отверстием
- Тип E: с глухим резьбовым отверстием
Чугун GG
литье с последующей чистовой обработкой
оцинкованый, с голубой пассивацией ZB
Резьба: подвижность винта
только для типов D и E
Прецизионное литье из нержавеющей стали NI
только типы A, D и E
- AISI CF-8
- матовая отделка, дробеструйная обработка
Алюминий AL
только типы A, C, D и E
- матовая поверхность (шлифованная), сварной шов не виден MT
- полированная поверхность PL
По запросу
- с пластиковым покрытием
Техническая информация
Вопрос о продукции
Спросите о серии DIN 6336-ZB — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
