Серия GN 338
GN 338
Диски с крышкой (Составная ножка)
в качестве оснований устройств
Диски с крышкой (Составная ножка)
Изображения

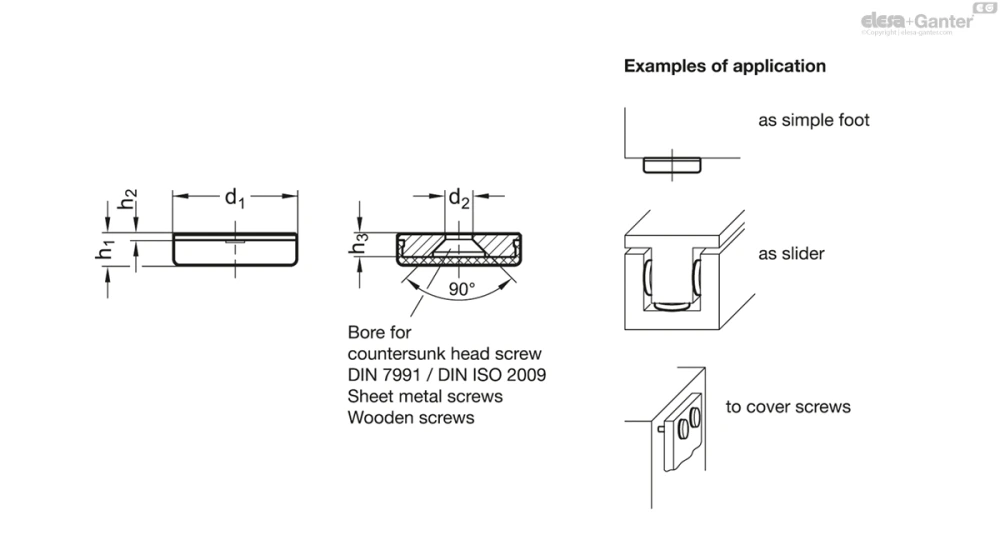

Схемы
GN 338
Таблица моделей — Диски с крышкой (Составная ножка)
| Артикул |
|
|
|
h2 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 338-16-KS | 16 | 3.2 | 5 | 1 | 3.7 | 5 | |
| GN 338-20-KS | 20 | 4.3 | 5 | 1 | 3.7 | 8 | |
| GN 338-25-KS | 25 | 4.3 | 5.7 | 1 | 4 | 14 | |
| GN 338-32-KS | 32 | 5.3 | 6.7 | 1 | 5 | 28 | |
| GN 338-16-KR | 16 | 3.2 | 5 | 1 | 3.7 | 5 | |
| GN 338-20-KR | 20 | 4.3 | 5 | 1 | 3.7 | 7 | |
| GN 338-25-KR | 25 | 4.3 | 5.7 | 1 | 4 | 12 | |
| GN 338-32-KR | 32 | 5.3 | 6.7 | 1 | 5 | 24 |
Характеристики
Типы
- Тип KS: с крышкой, скользящий
- Тип KR: с крышкой, нескользящий
Сталь
гальванически оцинкована с голубой пассивацией
Крышки:
Крышка, скользящая KS
Полиацеталь (POM)
белый цвет (естественный цвет) RAL 9001
Крышка, нескользящая KR
Эластомер (TPE)
Твёрдость по Шору 78 А, цвет чёрный
Информация
По запросу
- Крышка в других цветах (Стандартный белый цвет, естественный цвет)
Техническая информация
Вопрос о продукции
Спросите о серии GN 338 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
