Серия DIN 99
DIN 99-NI
Рычаги зажимные
Сталь / нержавеющая сталь
Ручки с прижимными элементами, нержавеющая сталь
Исполнения серии DIN 99
Изображения

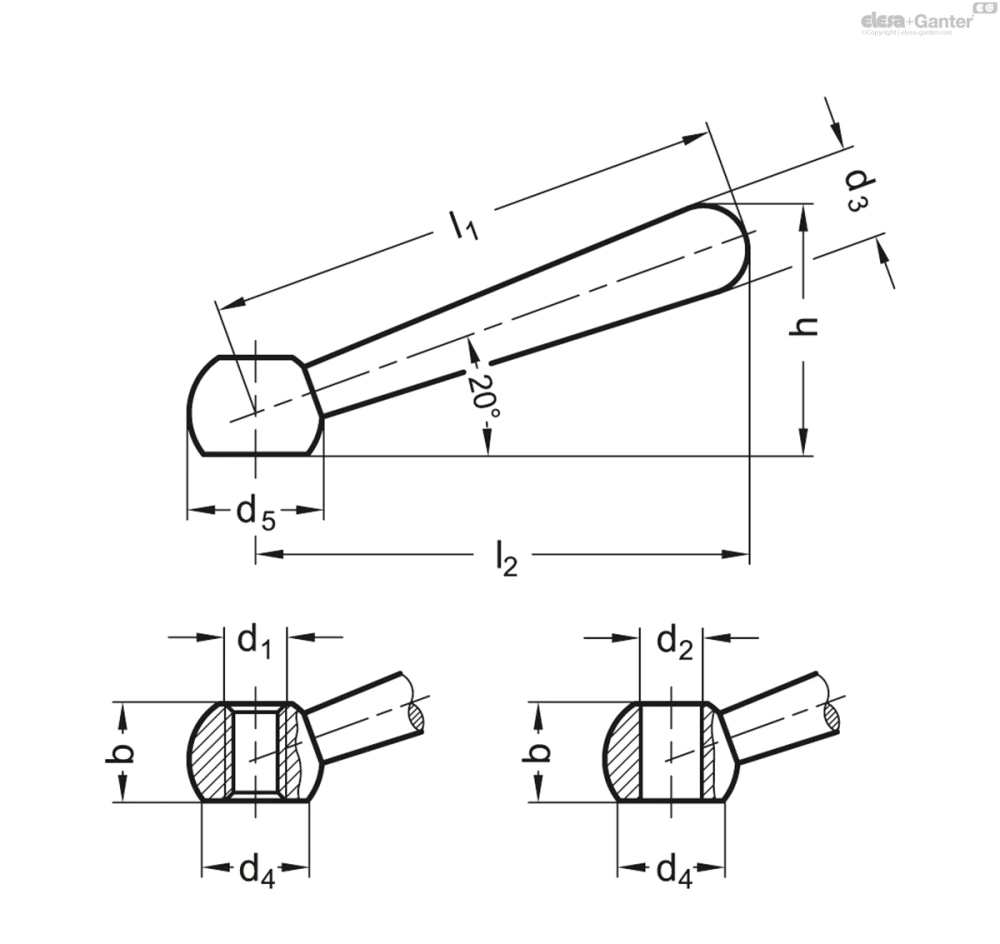

Схемы
DIN 99-NI
Таблица моделей — Рычаги зажимные
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 99-63-B8-L-NI | 63 | - | B 8 | 12 | 10 | 11 | 16 | 30.5 | 60 | 36 | |
| DIN 99-80-B10-L-NI | 80 | - | B 10 | 14.5 | 13 | 15 | 20 | 38 | 76 | 74 | |
| DIN 99-100-B12-L-NI | 100 | - | B 12 | 18.5 | 16 | 19 | 25 | 47 | 95 | 139 | |
| DIN 99-50-M6-N-NI | 50 | M 6 | - | 9.5 | 8 | 7.5 | 12 | 24 | 48 | 17 | |
| DIN 99-63-M8-N-NI | 63 | M 8 | - | 12 | 10 | 11 | 16 | 30.5 | 60 | 37 | |
| DIN 99-80-M10-N-NI | 80 | M 10 | - | 14.5 | 13 | 15 | 20 | 38 | 76 | 70 | |
| DIN 99-100-M12-N-NI | 100 | M 12 | - | 18.5 | 16 | 19 | 25 | 47 | 95 | 141 | |
| DIN 99-125-M16-N-NI | 125 | M 16 | - | 24 | 20 | 23.5 | 32 | 59.5 | 119 | 287 |
Характеристики
Типы
- Тип K*: прямая ручка с отверстием без резьбы H7 (только для значений l1 от 50 до 160)
- Тип M*: прямая ручка с резьбовым отверстием H7 (только для значений l1 от 50 до 160)
- Тип L: наклонная ручка с отверстием без резьбы H7
- Тип N: наклонный рычаг с резьбовым отверстием
* только в исполнении из стали.
Вариант исполнения из стали
- обточка
- чернение
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303 NI
матовая отделка, дробеструйная обработка
Информация
В официальном перечне стандартов DIN дополнительно указаны размеры 40 – M5 / B5.
По запросу
Ручки рычажного типа из нержавеющей стали с прямым рычагом
Техническая информация
Вопрос о продукции
Спросите о серии DIN 99-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
