Серия CWN.
CWN-p
Зажимные барашки
Технополимер
Резьбовая шпилька из оцинкованной стали
Исполнения серии CWN.
Изображения

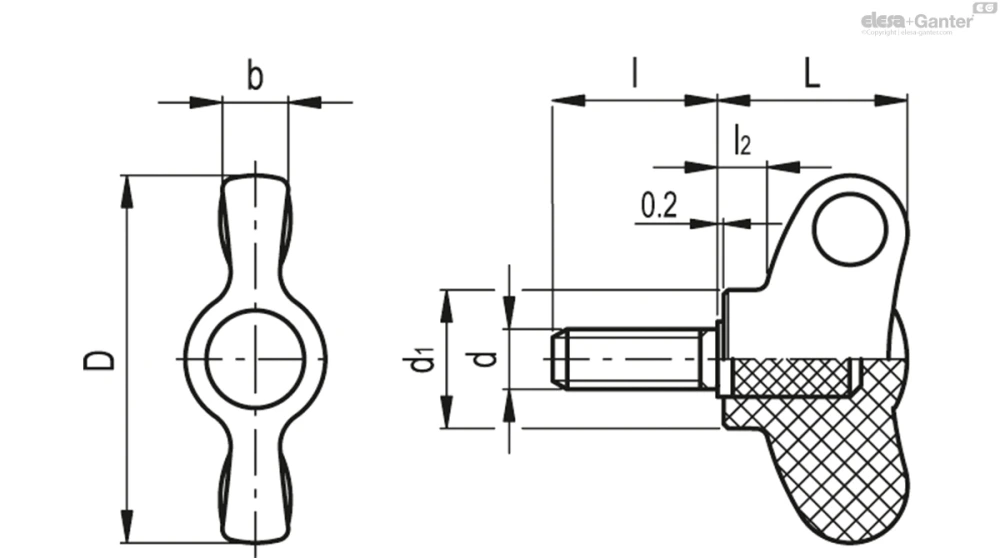

Схемы
CWN-p
Таблица моделей — Зажимные барашки
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 8607 | CWN.32 p-M4x10 | 32 | M4 | 16.5 | 12 | 10 | 3.5 | 6 | 8 | |
| 8608 | CWN.32 p-M4x16 | 32 | M4 | 16.5 | 12 | 16 | 3.5 | 6 | 7 | |
| 8609 | CWN.32 p-M5x10 | 32 | M5 | 16.5 | 12 | 10 | 3.5 | 6 | 8 | |
| 8610 | CWN.32 p-M5x16 | 32 | M5 | 16.5 | 12 | 16 | 3.5 | 6 | 8 | |
| 8615 | CWN.32 p-M5x20 | 32 | M5 | 16.5 | 12 | 20 | 3.5 | 6 | 8 | |
| 8611 | CWN.32 p-M6x10 | 32 | M6 | 16.5 | 12 | 10 | 3.5 | 6 | 8 | |
| 8612 | CWN.32 p-M6x16 | 32 | M6 | 16.5 | 12 | 16 | 3.5 | 6 | 9 | |
| 8613 | CWN.32 p-M6x20 | 32 | M6 | 16.5 | 12 | 20 | 3.5 | 6 | 10 | |
| 8614 | CWN.32 p-M6x25 | 32 | M6 | 16.5 | 12 | 25 | 3.5 | 6 | 11 | |
| 8616 | CWN.32 p-M6x30 | 32 | M6 | 16.5 | 12 | 30 | 3.5 | 6 | 12 | |
| 8658 | CWN.40 p-M6x16 | 40 | M6 | 21 | 13.5 | 16 | 4.5 | 6.5 | 13 | |
| 8662 | CWN.40 p-M8x16 | 40 | M8 | 21 | 13.5 | 16 | 4.5 | 6.5 | 17 | |
| 8663 | CWN.40 p-M8x20 | 40 | M8 | 21 | 13.5 | 20 | 4.5 | 6.5 | 18 | |
| 8664 | CWN.40 p-M8x25 | 40 | M8 | 21 | 13.5 | 25 | 4.5 | 6.5 | 20 | |
| 8665 | CWN.40 p-M8x30 | 40 | M8 | 21 | 13.5 | 30 | 4.5 | 6.5 | 21 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
Стандартные исполнения
- CWN-B: втулка из латуни с глухим резьбовым отверстием.
- CWN-FP: втулка из латуни со сквозным резьбовым отверстием.
- CWN-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Эргономичность и удобство в использовании
На лепестках ручки предусмотрены специальные выемки под пальцы, что обеспечивает удобный зхват и возможность приложить максимальное усилие.
Вопрос о продукции
Спросите о серии CWN-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
