Серия CGT-TC

CGT-TC-PG-AV

Заглушки

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

Резьба PG, шлиц под отвёртку

Таблица (PDF)

Исполнения серии CGT-TC

CGT-TC-AV

Заглушки

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

CGT-TC-PG-AV

Заглушки

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

CGT-TC-S

Заглушки

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

CGT-TC-PG-AV

Таблица моделей — Заглушки

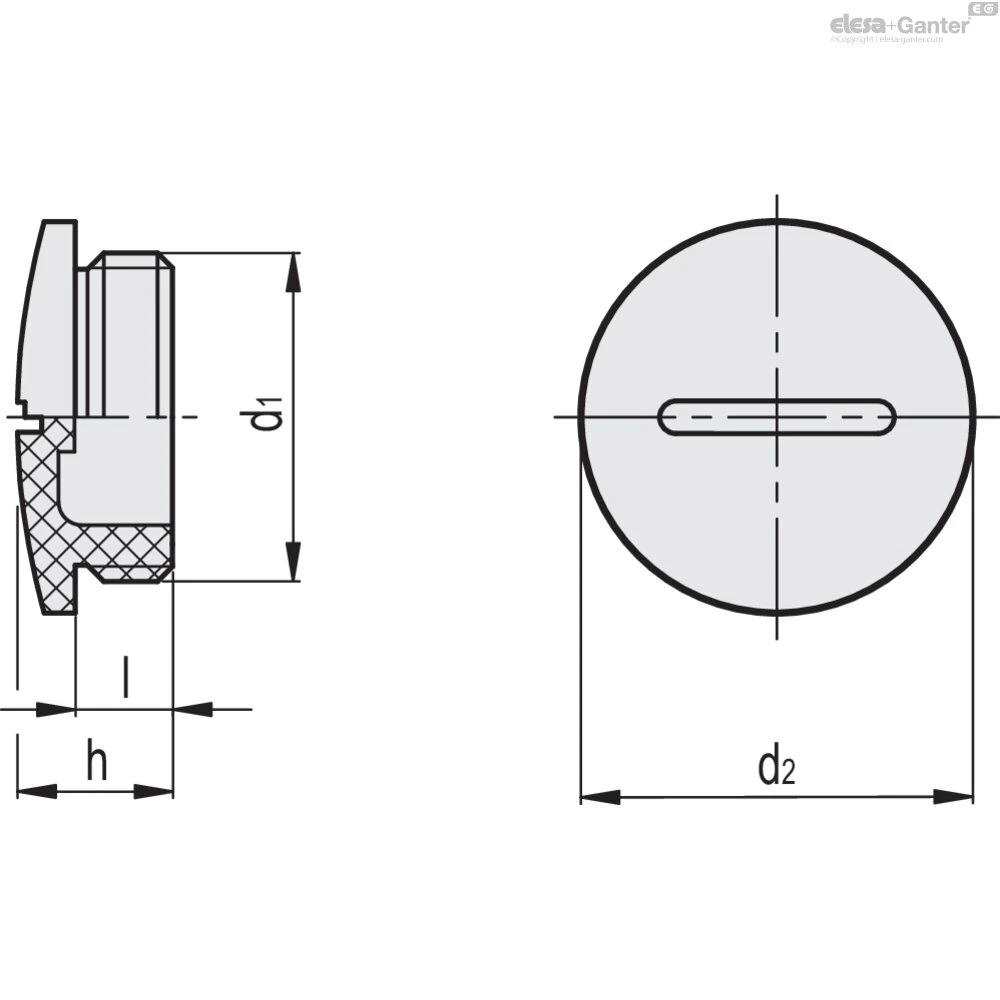

Артикул	Описание	d₁	d₂	h	l	Вес (г)
560281-C3	CGT-TC-PG7-AV-C3	PG 7	15	8	6	1
560281-C9	CGT-TC-PG7-AV-C9	PG 7	15	8	6	1
560283-C3	CGT-TC-PG9-AV-C3	PG 9	19.1	9.5	6.5	1
560283-C9	CGT-TC-PG9-AV-C9	PG 9	19.1	9.5	6.5	1
560285-C3	CGT-TC-PG11-AV-C3	PG 11	22.1	10	6.5	2
560285-C9	CGT-TC-PG11-AV-C9	PG 11	22.1	10	6.5	2
560287-C3	CGT-TC-PG13-AV-C3	PG 13.5	25.2	10	6.5	2
560287-C9	CGT-TC-PG13-AV-C9	PG 13.5	25.2	10	6.5	2
560289-C3	CGT-TC-PG16-AV-C3	PG 16	27.1	10	6.5	3
560289-C9	CGT-TC-PG16-AV-C9	PG 16	27.1	10	6.5	3
560291-C3	CGT-TC-PG21-AV-C3	PG 21	33.2	12	8	4
560291-C9	CGT-TC-PG21-AV-C9	PG 21	33.2	12	8	4
560293-C3	CGT-TC-PG29-AV-C3	PG 29	44	12.5	8	6
560293-C9	CGT-TC-PG29-AV-C9	PG 29	44	12.5	8	6
560295-C3	CGT-TC-PG36-AV-C3	PG 36	55	14	10	10
560295-C9	CGT-TC-PG36-AV-C9	PG 36	55	14	10	10
560297-C3	CGT-TC-PG42-AV-C3	PG 42	62	14	10	16
560297-C9	CGT-TC-PG42-AV-C9	PG 42	62	14	10	16
560299-C3	CGT-TC-PG48-AV-C3	PG 48	68.3	16	12	24
560299-C9	CGT-TC-PG48-AV-C9	PG 48	68.3	16	12	24

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (PA), серый цвет RAL 7035 (C3) или чёрный цвет RAL 9005 (C9).

Стандартные исполнения

CGT-TC-S: метрическая резьба, поперечный паз, серый цвет.

CGT-TC-AV: метрическая резьба, шлиц под отвёртку, чёрный цвет.

CGT-TC-PG-AV: Резьба PG, шлиц под отвёртку, серый или чёрный цвет.

Общая информация

Особенности и области применения

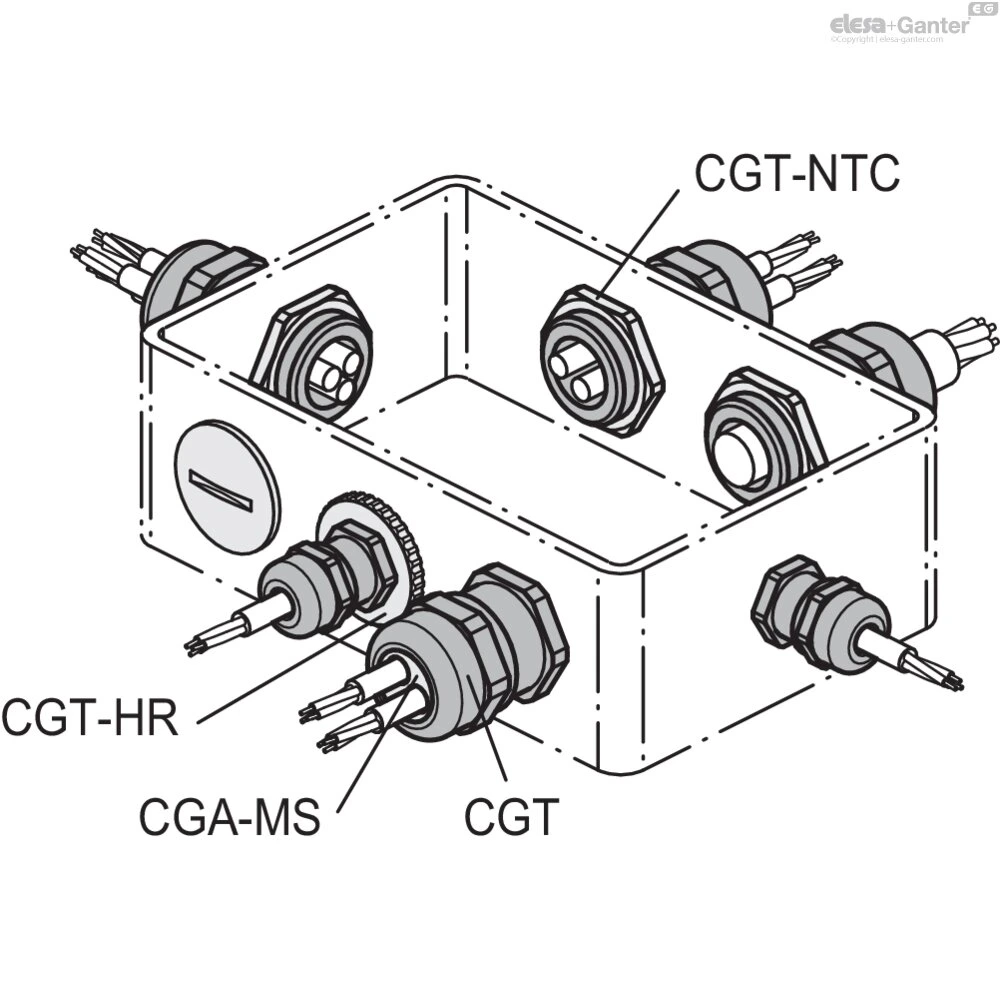

Они используются для герметизации любых неиспользуемых отверстий в электрооборудовании, таких как распределительные щиты или коробки, обеспечивая герметичность и защиту от пыли и влаги.
