Серия VTT-C

VTT-C-p

Лепестковые поворотные ручки

с колпачком, из технополимера

Резьбовая шпилька

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VTT-C

VTT-C-B

VTT-C-B

Лепестковые поворотные ручки

с колпачком, из технополимера
VTT-C-p

VTT-C-p

Лепестковые поворотные ручки

с колпачком, из технополимера

Изображения

VTT-C-p — Лепестковые поворотные ручки VTT-C-p — Лепестковые поворотные ручки VTT-C-p — Лепестковые поворотные ручки VTT-C-p — Лепестковые поворотные ручки VTT-C-p — Лепестковые поворотные ручки VTT-C-p — Лепестковые поворотные ручки VTT-C-p — Лепестковые поворотные ручки

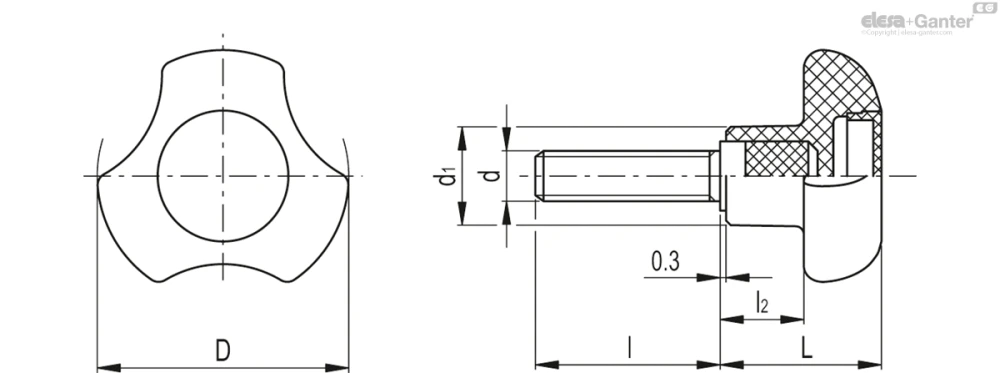

Схемы

Схема VTT-C-p

VTT-C-p

Таблица моделей — Лепестковые поворотные ручки

Артикул Описание
В корзину
167752-C2 VTT.32-C-p-M6x16-C2 32 M6 22 14 16 11.5 17
167752-C3 VTT.32-C-p-M6x16-C3 32 M6 22 14 16 11.5 17
167752-C4 VTT.32-C-p-M6x16-C4 32 M6 22 14 16 11.5 17
167752-C5 VTT.32-C-p-M6x16-C5 32 M6 22 14 16 11.5 17
167752-C6 VTT.32-C-p-M6x16-C6 32 M6 22 14 16 11.5 17
167752-C17 VTT.32-C-p-M6x16-C17 32 M6 22 14 16 11.5 16
167753-C2 VTT.32-C-p-M6x20-C2 32 M6 22 14 20 11.5 18
167753-C3 VTT.32-C-p-M6x20-C3 32 M6 22 14 20 11.5 18
167753-C4 VTT.32-C-p-M6x20-C4 32 M6 22 14 20 11.5 18
167753-C5 VTT.32-C-p-M6x20-C5 32 M6 22 14 20 11.5 18
167753-C6 VTT.32-C-p-M6x20-C6 32 M6 22 14 20 11.5 18
167753-C17 VTT.32-C-p-M6x20-C17 32 M6 22 14 20 11.5 18
167755-C2 VTT.32-C-p-M6x25-C2 32 M6 22 14 25 11.5 18
167755-C3 VTT.32-C-p-M6x25-C3 32 M6 22 14 25 11.5 18
167755-C4 VTT.32-C-p-M6x25-C4 32 M6 22 14 25 11.5 18
167755-C5 VTT.32-C-p-M6x25-C5 32 M6 22 14 25 11.5 18
167755-C6 VTT.32-C-p-M6x25-C6 32 M6 22 14 25 11.5 18
167755-C17 VTT.32-C-p-M6x25-C17 32 M6 22 14 25 11.5 18
167754-C2 VTT.32-C-p-M6x30-C2 32 M6 22 14 30 11.5 20
167754-C3 VTT.32-C-p-M6x30-C3 32 M6 22 14 30 11.5 20
167754-C4 VTT.32-C-p-M6x30-C4 32 M6 22 14 30 11.5 20
167754-C5 VTT.32-C-p-M6x30-C5 32 M6 22 14 30 11.5 20
167754-C6 VTT.32-C-p-M6x30-C6 32 M6 22 14 30 11.5 20
167754-C17 VTT.32-C-p-M6x30-C17 32 M6 22 14 30 11.5 20
167757-C2 VTT.32-C-p-M6x35-C2 32 M6 22 14 35 11.5 18
167757-C3 VTT.32-C-p-M6x35-C3 32 M6 22 14 35 11.5 18
167757-C4 VTT.32-C-p-M6x35-C4 32 M6 22 14 35 11.5 18
167757-C5 VTT.32-C-p-M6x35-C5 32 M6 22 14 35 11.5 18
167757-C6 VTT.32-C-p-M6x35-C6 32 M6 22 14 35 11.5 18
167757-C17 VTT.32-C-p-M6x35-C17 32 M6 22 14 35 11.5 18
167758-C2 VTT.32-C-p-M6x40-C2 32 M6 22 14 40 11.5 18
167758-C3 VTT.32-C-p-M6x40-C3 32 M6 22 14 40 11.5 18
167758-C4 VTT.32-C-p-M6x40-C4 32 M6 22 14 40 11.5 18
167758-C5 VTT.32-C-p-M6x40-C5 32 M6 22 14 40 11.5 18
167758-C6 VTT.32-C-p-M6x40-C6 32 M6 22 14 40 11.5 18
167758-C17 VTT.32-C-p-M6x40-C17 32 M6 22 14 40 11.5 18
167759-C2 VTT.32-C-p-M6x45-C2 32 M6 22 14 45 11.5 20
167759-C3 VTT.32-C-p-M6x45-C3 32 M6 22 14 45 11.5 20
167759-C4 VTT.32-C-p-M6x45-C4 32 M6 22 14 45 11.5 20
167759-C5 VTT.32-C-p-M6x45-C5 32 M6 22 14 45 11.5 20
167759-C6 VTT.32-C-p-M6x45-C6 32 M6 22 14 45 11.5 20
167759-C17 VTT.32-C-p-M6x45-C17 32 M6 22 14 45 11.5 20
167772-C2 VTT.32-C-p-M8x16-C2 32 M8 22 14 16 11.5 18
167772-C3 VTT.32-C-p-M8x16-C3 32 M8 22 14 16 11.5 18
167772-C4 VTT.32-C-p-M8x16-C4 32 M8 22 14 16 11.5 18
167772-C5 VTT.32-C-p-M8x16-C5 32 M8 22 14 16 11.5 18
167772-C6 VTT.32-C-p-M8x16-C6 32 M8 22 14 16 11.5 18
167772-C17 VTT.32-C-p-M8x16-C17 32 M8 22 14 16 11.5 18
167773-C2 VTT.32-C-p-M8x20-C2 32 M8 22 14 20 11.5 18
167773-C3 VTT.32-C-p-M8x20-C3 32 M8 22 14 20 11.5 18
167773-C4 VTT.32-C-p-M8x20-C4 32 M8 22 14 20 11.5 18
167773-C5 VTT.32-C-p-M8x20-C5 32 M8 22 14 20 11.5 18
167773-C6 VTT.32-C-p-M8x20-C6 32 M8 22 14 20 11.5 18
167773-C17 VTT.32-C-p-M8x20-C17 32 M8 22 14 20 11.5 18
167774-C2 VTT.32-C-p-M8x25-C2 32 M8 22 14 25 11.5 18
167774-C3 VTT.32-C-p-M8x25-C3 32 M8 22 14 25 11.5 18
167774-C4 VTT.32-C-p-M8x25-C4 32 M8 22 14 25 11.5 18
167774-C5 VTT.32-C-p-M8x25-C5 32 M8 22 14 25 11.5 18
167774-C6 VTT.32-C-p-M8x25-C6 32 M8 22 14 25 11.5 18
167774-C17 VTT.32-C-p-M8x25-C17 32 M8 22 14 25 11.5 18
167775-C2 VTT.32-C-p-M8x30-C2 32 M8 22 14 30 11.5 18
167775-C3 VTT.32-C-p-M8x30-C3 32 M8 22 14 30 11.5 18
167775-C4 VTT.32-C-p-M8x30-C4 32 M8 22 14 30 11.5 18
167775-C5 VTT.32-C-p-M8x30-C5 32 M8 22 14 30 11.5 18
167775-C6 VTT.32-C-p-M8x30-C6 32 M8 22 14 30 11.5 18
167775-C17 VTT.32-C-p-M8x30-C17 32 M8 22 14 30 11.5 18
167776-C2 VTT.32-C-p-M8x35-C2 32 M8 22 14 35 11.5 18
167776-C3 VTT.32-C-p-M8x35-C3 32 M8 22 14 35 11.5 18
167776-C4 VTT.32-C-p-M8x35-C4 32 M8 22 14 35 11.5 18
167776-C5 VTT.32-C-p-M8x35-C5 32 M8 22 14 35 11.5 18
167776-C6 VTT.32-C-p-M8x35-C6 32 M8 22 14 35 11.5 18
167776-C17 VTT.32-C-p-M8x35-C17 32 M8 22 14 35 11.5 18
167851-C2 VTT.40-C-p-M6x10-C2 40 M6 25 16 10 13.5 30
167851-C3 VTT.40-C-p-M6x10-C3 40 M6 25 16 10 13.5 30
167851-C4 VTT.40-C-p-M6x10-C4 40 M6 25 16 10 13.5 30
167851-C5 VTT.40-C-p-M6x10-C5 40 M6 25 16 10 13.5 30
167851-C6 VTT.40-C-p-M6x10-C6 40 M6 25 16 10 13.5 30
167851-C17 VTT.40-C-p-M6x10-C17 40 M6 25 16 10 13.5 30
167853-C2 VTT.40-C-p-M6x16-C2 40 M6 25 16 16 13.5 30
167853-C3 VTT.40-C-p-M6x16-C3 40 M6 25 16 16 13.5 30
167853-C4 VTT.40-C-p-M6x16-C4 40 M6 25 16 16 13.5 30
167853-C5 VTT.40-C-p-M6x16-C5 40 M6 25 16 16 13.5 30
167853-C6 VTT.40-C-p-M6x16-C6 40 M6 25 16 16 13.5 30
167853-C17 VTT.40-C-p-M6x16-C17 40 M6 25 16 16 13.5 30
167855-C2 VTT.40-C-p-M6x20-C2 40 M6 25 16 20 13.5 30
167855-C3 VTT.40-C-p-M6x20-C3 40 M6 25 16 20 13.5 30
167855-C4 VTT.40-C-p-M6x20-C4 40 M6 25 16 20 13.5 30
167855-C5 VTT.40-C-p-M6x20-C5 40 M6 25 16 20 13.5 30
167855-C6 VTT.40-C-p-M6x20-C6 40 M6 25 16 20 13.5 30
167855-C17 VTT.40-C-p-M6x20-C17 40 M6 25 16 20 13.5 30
167857-C2 VTT.40-C-p-M6x25-C2 40 M6 25 16 25 13.5 30
167857-C3 VTT.40-C-p-M6x25-C3 40 M6 25 16 25 13.5 30
167857-C4 VTT.40-C-p-M6x25-C4 40 M6 25 16 25 13.5 30
167857-C5 VTT.40-C-p-M6x25-C5 40 M6 25 16 25 13.5 30
167857-C6 VTT.40-C-p-M6x25-C6 40 M6 25 16 25 13.5 30
167857-C17 VTT.40-C-p-M6x25-C17 40 M6 25 16 25 13.5 30
167859-C2 VTT.40-C-p-M6x30-C2 40 M6 25 16 30 13.5 30
167859-C3 VTT.40-C-p-M6x30-C3 40 M6 25 16 30 13.5 30
167859-C4 VTT.40-C-p-M6x30-C4 40 M6 25 16 30 13.5 30
167859-C5 VTT.40-C-p-M6x30-C5 40 M6 25 16 30 13.5 30
167859-C6 VTT.40-C-p-M6x30-C6 40 M6 25 16 30 13.5 30
167859-C17 VTT.40-C-p-M6x30-C17 40 M6 25 16 30 13.5 30
167861-C2 VTT.40-C-p-M6x40-C2 40 M6 25 16 40 13.5 30
167861-C3 VTT.40-C-p-M6x40-C3 40 M6 25 16 40 13.5 30
167861-C4 VTT.40-C-p-M6x40-C4 40 M6 25 16 40 13.5 30
167861-C5 VTT.40-C-p-M6x40-C5 40 M6 25 16 40 13.5 30
167861-C6 VTT.40-C-p-M6x40-C6 40 M6 25 16 40 13.5 30
167861-C17 VTT.40-C-p-M6x40-C17 40 M6 25 16 40 13.5 30
167870-C2 VTT.40-C-p-M8x16-C2 40 M8 25 16 16 13.5 30
167870-C3 VTT.40-C-p-M8x16-C3 40 M8 25 16 16 13.5 30
167870-C4 VTT.40-C-p-M8x16-C4 40 M8 25 16 16 13.5 30
167870-C5 VTT.40-C-p-M8x16-C5 40 M8 25 16 16 13.5 30
167870-C6 VTT.40-C-p-M8x16-C6 40 M8 25 16 16 13.5 30
167870-C17 VTT.40-C-p-M8x16-C17 40 M8 25 16 16 13.5 30
167871-C2 VTT.40-C-p-M8x20-C2 40 M8 25 16 20 13.5 30
167871-C3 VTT.40-C-p-M8x20-C3 40 M8 25 16 20 13.5 30
167871-C4 VTT.40-C-p-M8x20-C4 40 M8 25 16 20 13.5 30
167871-C5 VTT.40-C-p-M8x20-C5 40 M8 25 16 20 13.5 30
167871-C6 VTT.40-C-p-M8x20-C6 40 M8 25 16 20 13.5 30
167871-C17 VTT.40-C-p-M8x20-C17 40 M8 25 16 20 13.5 30
167872-C2 VTT.40-C-p-M8x25-C2 40 M8 25 16 25 13.5 30
167872-C3 VTT.40-C-p-M8x25-C3 40 M8 25 16 25 13.5 30
167872-C4 VTT.40-C-p-M8x25-C4 40 M8 25 16 25 13.5 30
167872-C5 VTT.40-C-p-M8x25-C5 40 M8 25 16 25 13.5 30
167872-C6 VTT.40-C-p-M8x25-C6 40 M8 25 16 25 13.5 30
167872-C17 VTT.40-C-p-M8x25-C17 40 M8 25 16 25 13.5 30
167873-C2 VTT.40-C-p-M8x30-C2 40 M8 25 16 30 13.5 30
167873-C3 VTT.40-C-p-M8x30-C3 40 M8 25 16 30 13.5 30
167873-C4 VTT.40-C-p-M8x30-C4 40 M8 25 16 30 13.5 30
167873-C5 VTT.40-C-p-M8x30-C5 40 M8 25 16 30 13.5 30
167873-C6 VTT.40-C-p-M8x30-C6 40 M8 25 16 30 13.5 30
167873-C17 VTT.40-C-p-M8x30-C17 40 M8 25 16 30 13.5 30
167874-C2 VTT.40-C-p-M8x35-C2 40 M8 25 16 35 13.5 30
167874-C3 VTT.40-C-p-M8x35-C3 40 M8 25 16 35 13.5 30
167874-C4 VTT.40-C-p-M8x35-C4 40 M8 25 16 35 13.5 30
167874-C5 VTT.40-C-p-M8x35-C5 40 M8 25 16 35 13.5 30
167874-C6 VTT.40-C-p-M8x35-C6 40 M8 25 16 35 13.5 30
167874-C17 VTT.40-C-p-M8x35-C17 40 M8 25 16 35 13.5 30
167875-C2 VTT.40-C-p-M8x40-C2 40 M8 25 16 40 13.5 30
167875-C3 VTT.40-C-p-M8x40-C3 40 M8 25 16 40 13.5 30
167875-C4 VTT.40-C-p-M8x40-C4 40 M8 25 16 40 13.5 30
167875-C5 VTT.40-C-p-M8x40-C5 40 M8 25 16 40 13.5 30
167875-C6 VTT.40-C-p-M8x40-C6 40 M8 25 16 40 13.5 30
167875-C17 VTT.40-C-p-M8x40-C17 40 M8 25 16 40 13.5 30
167877-C2 VTT.40-C-p-M8x50-C2 40 M8 25 16 50 13.5 30
167877-C3 VTT.40-C-p-M8x50-C3 40 M8 25 16 50 13.5 30
167877-C4 VTT.40-C-p-M8x50-C4 40 M8 25 16 50 13.5 30
167877-C5 VTT.40-C-p-M8x50-C5 40 M8 25 16 50 13.5 30
167877-C6 VTT.40-C-p-M8x50-C6 40 M8 25 16 50 13.5 30
167877-C17 VTT.40-C-p-M8x50-C17 40 M8 25 16 50 13.5 30
167880-C2 VTT.40-C-p-M8x55-C2 40 M8 25 16 55 13.5 30
167880-C3 VTT.40-C-p-M8x55-C3 40 M8 25 16 55 13.5 30
167880-C4 VTT.40-C-p-M8x55-C4 40 M8 25 16 55 13.5 30
167880-C5 VTT.40-C-p-M8x55-C5 40 M8 25 16 55 13.5 30
167880-C6 VTT.40-C-p-M8x55-C6 40 M8 25 16 55 13.5 30
167880-C17 VTT.40-C-p-M8x55-C17 40 M8 25 16 55 13.5 30
167878-C2 VTT.40-C-p-M8x60-C2 40 M8 25 16 60 13.5 30
167878-C3 VTT.40-C-p-M8x60-C3 40 M8 25 16 60 13.5 30
167878-C4 VTT.40-C-p-M8x60-C4 40 M8 25 16 60 13.5 30
167878-C5 VTT.40-C-p-M8x60-C5 40 M8 25 16 60 13.5 30
167878-C6 VTT.40-C-p-M8x60-C6 40 M8 25 16 60 13.5 30
167878-C17 VTT.40-C-p-M8x60-C17 40 M8 25 16 60 13.5 30
167879-C2 VTT.40-C-p-M8x70-C2 40 M8 25 16 70 13.5 30
167879-C3 VTT.40-C-p-M8x70-C3 40 M8 25 16 70 13.5 30
167879-C4 VTT.40-C-p-M8x70-C4 40 M8 25 16 70 13.5 30
167879-C5 VTT.40-C-p-M8x70-C5 40 M8 25 16 70 13.5 30
167879-C6 VTT.40-C-p-M8x70-C6 40 M8 25 16 70 13.5 30
167879-C17 VTT.40-C-p-M8x70-C17 40 M8 25 16 70 13.5 30
167941-C2 VTT.50-C-p-M8x16-C2 50 M8 29 19 16 15 53
167941-C3 VTT.50-C-p-M8x16-C3 50 M8 29 19 16 15 53
167941-C4 VTT.50-C-p-M8x16-C4 50 M8 29 19 16 15 53
167941-C5 VTT.50-C-p-M8x16-C5 50 M8 29 19 16 15 53
167941-C6 VTT.50-C-p-M8x16-C6 50 M8 29 19 16 15 53
167941-C17 VTT.50-C-p-M8x16-C17 50 M8 29 19 16 15 53
167943-C2 VTT.50-C-p-M8x20-C2 50 M8 29 19 20 15 53
167943-C3 VTT.50-C-p-M8x20-C3 50 M8 29 19 20 15 53
167943-C4 VTT.50-C-p-M8x20-C4 50 M8 29 19 20 15 53
167943-C5 VTT.50-C-p-M8x20-C5 50 M8 29 19 20 15 53
167943-C6 VTT.50-C-p-M8x20-C6 50 M8 29 19 20 15 53
167943-C17 VTT.50-C-p-M8x20-C17 50 M8 29 19 20 15 53
167945-C2 VTT.50-C-p-M8x25-C2 50 M8 29 19 25 15 53
167945-C3 VTT.50-C-p-M8x25-C3 50 M8 29 19 25 15 53
167945-C4 VTT.50-C-p-M8x25-C4 50 M8 29 19 25 15 53
167945-C5 VTT.50-C-p-M8x25-C5 50 M8 29 19 25 15 53
167945-C6 VTT.50-C-p-M8x25-C6 50 M8 29 19 25 15 53
167945-C17 VTT.50-C-p-M8x25-C17 50 M8 29 19 25 15 53
167947-C2 VTT.50-C-p-M8x30-C2 50 M8 29 19 30 15 53
167947-C3 VTT.50-C-p-M8x30-C3 50 M8 29 19 30 15 53
167947-C4 VTT.50-C-p-M8x30-C4 50 M8 29 19 30 15 53
167947-C5 VTT.50-C-p-M8x30-C5 50 M8 29 19 30 15 53
167947-C6 VTT.50-C-p-M8x30-C6 50 M8 29 19 30 15 53
167947-C17 VTT.50-C-p-M8x30-C17 50 M8 29 19 30 15 53
167949-C2 VTT.50-C-p-M8x40-C2 50 M8 29 19 40 15 53
167949-C3 VTT.50-C-p-M8x40-C3 50 M8 29 19 40 15 53
167949-C4 VTT.50-C-p-M8x40-C4 50 M8 29 19 40 15 53
167949-C5 VTT.50-C-p-M8x40-C5 50 M8 29 19 40 15 53
167949-C6 VTT.50-C-p-M8x40-C6 50 M8 29 19 40 15 53
167949-C17 VTT.50-C-p-M8x40-C17 50 M8 29 19 40 15 53
167951-C2 VTT.50-C-p-M8x45-C2 50 M8 29 19 45 15 53
167951-C3 VTT.50-C-p-M8x45-C3 50 M8 29 19 45 15 53
167951-C4 VTT.50-C-p-M8x45-C4 50 M8 29 19 45 15 53
167951-C5 VTT.50-C-p-M8x45-C5 50 M8 29 19 45 15 53
167951-C6 VTT.50-C-p-M8x45-C6 50 M8 29 19 45 15 53
167951-C17 VTT.50-C-p-M8x45-C17 50 M8 29 19 45 15 53
167953-C2 VTT.50-C-p-M8x50-C2 50 M8 29 19 50 15 53
167953-C3 VTT.50-C-p-M8x50-C3 50 M8 29 19 50 15 53
167953-C4 VTT.50-C-p-M8x50-C4 50 M8 29 19 50 15 53
167953-C5 VTT.50-C-p-M8x50-C5 50 M8 29 19 50 15 53
167953-C6 VTT.50-C-p-M8x50-C6 50 M8 29 19 50 15 53
167953-C17 VTT.50-C-p-M8x50-C17 50 M8 29 19 50 15 53
167955-C2 VTT.50-C-p-M8x60-C2 50 M8 29 19 60 15 53
167955-C3 VTT.50-C-p-M8x60-C3 50 M8 29 19 60 15 53
167955-C4 VTT.50-C-p-M8x60-C4 50 M8 29 19 60 15 53
167955-C5 VTT.50-C-p-M8x60-C5 50 M8 29 19 60 15 53
167955-C6 VTT.50-C-p-M8x60-C6 50 M8 29 19 60 15 53
167955-C17 VTT.50-C-p-M8x60-C17 50 M8 29 19 60 15 53
167981-C2 VTT.50-C-p-M10x20-C2 50 M10 29 19 20 15 53
167981-C3 VTT.50-C-p-M10x20-C3 50 M10 29 19 20 15 53
167981-C4 VTT.50-C-p-M10x20-C4 50 M10 29 19 20 15 53
167981-C5 VTT.50-C-p-M10x20-C5 50 M10 29 19 20 15 53
167981-C6 VTT.50-C-p-M10x20-C6 50 M10 29 19 20 15 53
167981-C17 VTT.50-C-p-M10x20-C17 50 M10 29 19 20 15 53
167982-C2 VTT.50-C-p-M10x25-C2 50 M10 29 19 25 15 53
167982-C3 VTT.50-C-p-M10x25-C3 50 M10 29 19 25 15 53
167982-C4 VTT.50-C-p-M10x25-C4 50 M10 29 19 25 15 53
167982-C5 VTT.50-C-p-M10x25-C5 50 M10 29 19 25 15 53
167982-C6 VTT.50-C-p-M10x25-C6 50 M10 29 19 25 15 53
167982-C17 VTT.50-C-p-M10x25-C17 50 M10 29 19 25 15 53
167983-C2 VTT.50-C-p-M10x30-C2 50 M10 29 19 30 15 63
167983-C3 VTT.50-C-p-M10x30-C3 50 M10 29 19 30 15 63
167983-C4 VTT.50-C-p-M10x30-C4 50 M10 29 19 30 15 63
167983-C5 VTT.50-C-p-M10x30-C5 50 M10 29 19 30 15 63
167983-C6 VTT.50-C-p-M10x30-C6 50 M10 29 19 30 15 63
167983-C17 VTT.50-C-p-M10x30-C17 50 M10 29 19 30 15 63
167984-C2 VTT.50-C-p-M10x35-C2 50 M10 29 19 35 15 73
167984-C3 VTT.50-C-p-M10x35-C3 50 M10 29 19 35 15 73
167984-C4 VTT.50-C-p-M10x35-C4 50 M10 29 19 35 15 73
167984-C5 VTT.50-C-p-M10x35-C5 50 M10 29 19 35 15 73
167984-C6 VTT.50-C-p-M10x35-C6 50 M10 29 19 35 15 73
167984-C17 VTT.50-C-p-M10x35-C17 50 M10 29 19 35 15 73
167985-C2 VTT.50-C-p-M10x40-C2 50 M10 29 19 40 15 63
167985-C3 VTT.50-C-p-M10x40-C3 50 M10 29 19 40 15 63
167985-C4 VTT.50-C-p-M10x40-C4 50 M10 29 19 40 15 63
167985-C5 VTT.50-C-p-M10x40-C5 50 M10 29 19 40 15 63
167985-C6 VTT.50-C-p-M10x40-C6 50 M10 29 19 40 15 63
167985-C17 VTT.50-C-p-M10x40-C17 50 M10 29 19 40 15 63
167986-C2 VTT.50-C-p-M10x45-C2 50 M10 29 19 45 15 70
167986-C3 VTT.50-C-p-M10x45-C3 50 M10 29 19 45 15 70
167986-C4 VTT.50-C-p-M10x45-C4 50 M10 29 19 45 15 70
167986-C5 VTT.50-C-p-M10x45-C5 50 M10 29 19 45 15 70
167986-C6 VTT.50-C-p-M10x45-C6 50 M10 29 19 45 15 70
167986-C17 VTT.50-C-p-M10x45-C17 50 M10 29 19 45 15 70
167988-C2 VTT.50-C-p-M10x55-C2 50 M10 29 19 55 15 72
167988-C3 VTT.50-C-p-M10x55-C3 50 M10 29 19 55 15 72
167988-C4 VTT.50-C-p-M10x55-C4 50 M10 29 19 55 15 72
167988-C5 VTT.50-C-p-M10x55-C5 50 M10 29 19 55 15 72
167988-C6 VTT.50-C-p-M10x55-C6 50 M10 29 19 55 15 72
167988-C17 VTT.50-C-p-M10x55-C17 50 M10 29 19 55 15 72
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Колпачок втулки

CA.VCT: технополимер на основе полипропилена (PP), цветовая палитра Elecolors, матовая отделка, сборка путём плотной посадки. Входит в комплект поставки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • VTT-C-B: латунная втулка, сквозное резьбовое отверстие.
  • VTT-C-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Эргономичная форма с тремя лепестками и глубокими выемками обеспечивает надёжный захват также для ручек небольшого размера,обеспечивая эффективное сцепление даже с рабочими перчатками.

Другие исполнения

Специальные исполнения доступны по запросу

Маховики с деталями из нержавеющей стали

Аксессуары по запросу

Аксессуары по запросу

CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая отделка, сборка путём плотной посадки. Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.

Вопрос о продукции

Спросите о серии VTT-C-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

VTT-C-p — Лепестковые поворотные ручки

Чертёж VTT-C-p
