Серия VTT-C
VTT-C-B
Лепестковые поворотные ручки
с колпачком, из технополимера
Резьбовое отверстие
Исполнения серии VTT-C
Изображения

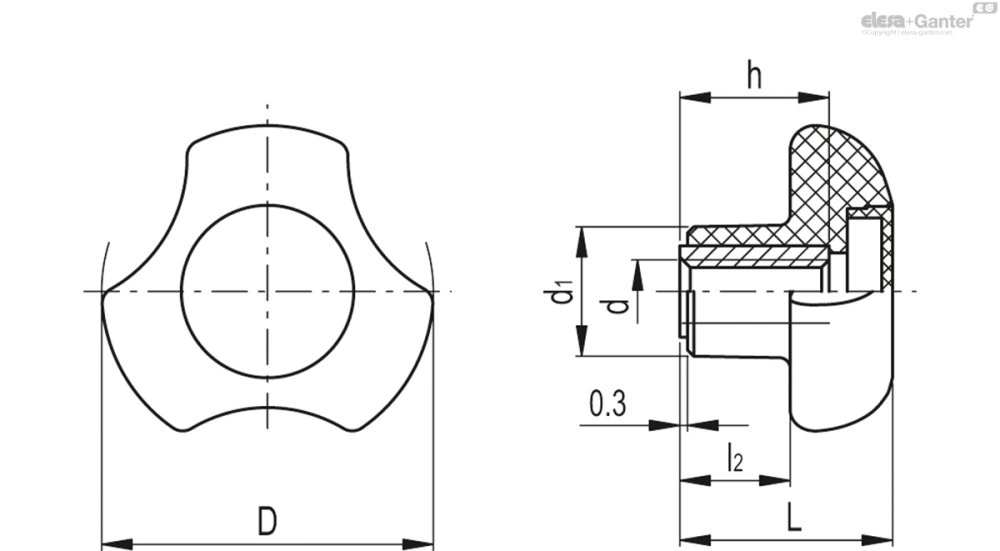

Схемы
VTT-C-B
Таблица моделей — Лепестковые поворотные ручки
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 167716-C2 | VTT.32-C-B-M6-C2 | 32 | M6 | 22 | 14 | 11.5 | 14 | 15 | |
| 167716-C3 | VTT.32-C-B-M6-C3 | 32 | M6 | 22 | 14 | 11.5 | 14 | 15 | |
| 167716-C4 | VTT.32-C-B-M6-C4 | 32 | M6 | 22 | 14 | 11.5 | 14 | 15 | |
| 167716-C5 | VTT.32-C-B-M6-C5 | 32 | M6 | 22 | 14 | 11.5 | 14 | 15 | |
| 167716-C6 | VTT.32-C-B-M6-C6 | 32 | M6 | 22 | 14 | 11.5 | 14 | 15 | |
| 167716-C17 | VTT.32-C-B-M6-C17 | 32 | M6 | 22 | 14 | 11.5 | 14 | 15 | |
| 167717-C2 | VTT.32-C-B-M8-C2 | 32 | M8 | 22 | 14 | 11.5 | 14 | 15 | |
| 167717-C3 | VTT.32-C-B-M8-C3 | 32 | M8 | 22 | 14 | 11.5 | 14 | 15 | |
| 167717-C4 | VTT.32-C-B-M8-C4 | 32 | M8 | 22 | 14 | 11.5 | 14 | 15 | |
| 167717-C5 | VTT.32-C-B-M8-C5 | 32 | M8 | 22 | 14 | 11.5 | 14 | 15 | |
| 167717-C6 | VTT.32-C-B-M8-C6 | 32 | M8 | 22 | 14 | 11.5 | 14 | 15 | |
| 167717-C17 | VTT.32-C-B-M8-C17 | 32 | M8 | 22 | 14 | 11.5 | 14 | 15 | |
| 167835-C2 | VTT.40-C-B-M6-C2 | 40 | M6 | 25 | 16 | 13.5 | 18 | 24 | |
| 167835-C3 | VTT.40-C-B-M6-C3 | 40 | M6 | 25 | 16 | 13.5 | 18 | 24 | |
| 167835-C4 | VTT.40-C-B-M6-C4 | 40 | M6 | 25 | 16 | 13.5 | 18 | 24 | |
| 167835-C5 | VTT.40-C-B-M6-C5 | 40 | M6 | 25 | 16 | 13.5 | 18 | 24 | |
| 167835-C6 | VTT.40-C-B-M6-C6 | 40 | M6 | 25 | 16 | 13.5 | 18 | 24 | |
| 167835-C17 | VTT.40-C-B-M6-C17 | 40 | M6 | 25 | 16 | 13.5 | 18 | 24 | |
| 167836-C2 | VTT.40-C-B-M8-C2 | 40 | M8 | 25 | 16 | 13.5 | 18 | 24 | |
| 167836-C3 | VTT.40-C-B-M8-C3 | 40 | M8 | 25 | 16 | 13.5 | 18 | 24 | |
| 167836-C4 | VTT.40-C-B-M8-C4 | 40 | M8 | 25 | 16 | 13.5 | 18 | 24 | |
| 167836-C5 | VTT.40-C-B-M8-C5 | 40 | M8 | 25 | 16 | 13.5 | 18 | 24 | |
| 167836-C6 | VTT.40-C-B-M8-C6 | 40 | M8 | 25 | 16 | 13.5 | 18 | 24 | |
| 167836-C17 | VTT.40-C-B-M8-C17 | 40 | M8 | 25 | 16 | 13.5 | 18 | 24 | |
| 167965-C2 | VTT.50-C-B-M8-C2 | 50 | M8 | 29 | 19 | 15 | 20 | 43 | |
| 167965-C3 | VTT.50-C-B-M8-C3 | 50 | M8 | 29 | 19 | 15 | 20 | 43 | |
| 167965-C4 | VTT.50-C-B-M8-C4 | 50 | M8 | 29 | 19 | 15 | 20 | 43 | |
| 167965-C5 | VTT.50-C-B-M8-C5 | 50 | M8 | 29 | 19 | 15 | 20 | 43 | |
| 167965-C6 | VTT.50-C-B-M8-C6 | 50 | M8 | 29 | 19 | 15 | 20 | 43 | |
| 167965-C17 | VTT.50-C-B-M8-C17 | 50 | M8 | 29 | 19 | 15 | 20 | 43 | |
| 167966-C2 | VTT.50-C-B-M10-C2 | 50 | M10 | 29 | 19 | 15 | 20 | 43 | |
| 167966-C3 | VTT.50-C-B-M10-C3 | 50 | M10 | 29 | 19 | 15 | 20 | 43 | |
| 167966-C4 | VTT.50-C-B-M10-C4 | 50 | M10 | 29 | 19 | 15 | 20 | 43 | |
| 167966-C5 | VTT.50-C-B-M10-C5 | 50 | M10 | 29 | 19 | 15 | 20 | 43 | |
| 167966-C6 | VTT.50-C-B-M10-C6 | 50 | M10 | 29 | 19 | 15 | 20 | 43 | |
| 167966-C17 | VTT.50-C-B-M10-C17 | 50 | M10 | 29 | 19 | 15 | 20 | 43 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Колпачок втулки
CA.VCT: технополимер на основе полипропилена (PP), цветовая палитра Elecolors, матовая отделка, сборка путём плотной посадки. Входит в комплект поставки.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
- VTT-C-B: латунная втулка, сквозное резьбовое отверстие.
- VTT-C-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Эргономичная форма с тремя лепестками и глубокими выемками обеспечивает надёжный захват также для ручек небольшого размера,обеспечивая эффективное сцепление даже с рабочими перчатками.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с деталями из нержавеющей стали
Аксессуары по запросу
Аксессуары по запросу
CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая отделка, сборка путём плотной посадки. Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.
Вопрос о продукции
Спросите о серии VTT-C-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
