Серия VRTP-XX

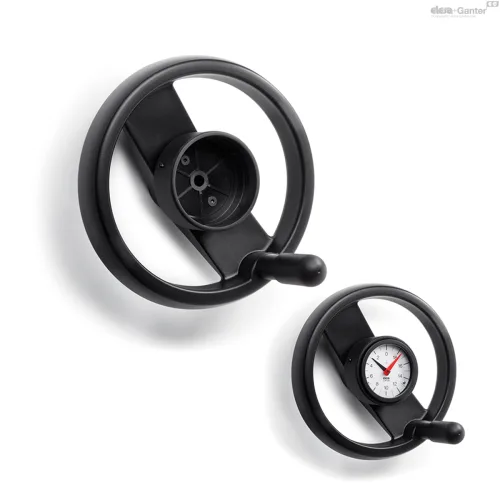

VRTP-GXX2+I
Ручки для индикаторов положения
Технополимер
С вращающейся ручкой, развёрнутым отверстием
Исполнения серии VRTP-XX
Изображения
Схемы

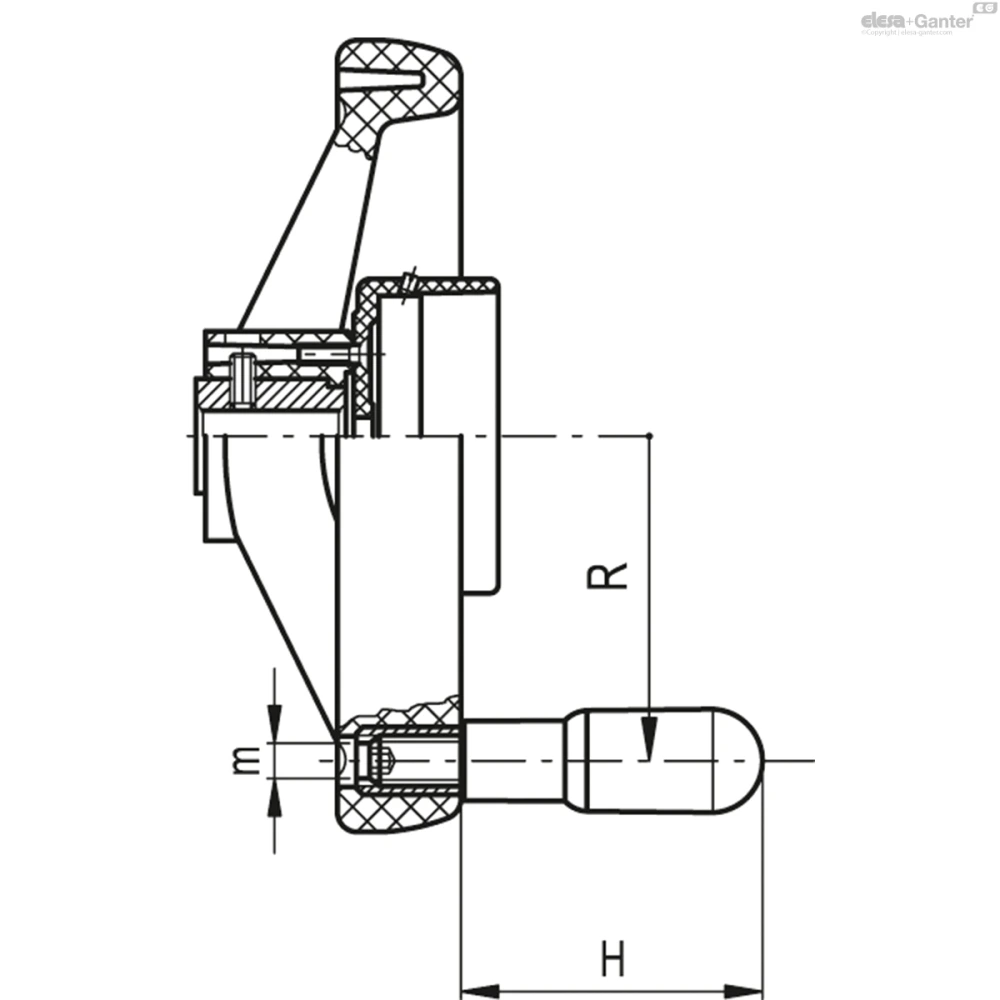

VRTP-GXX2+I
Таблица моделей — Ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
d3 |
|
f | h1 |
|
|
|
|
|
|
Комбинации датчиков маховика | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.33121-R | VRTP.160-GXX2 A-14+I | 160 | 51 | 14 | 27 | 26 | 76 | 40 | M8 | 12 | 25 | 63 | 80 | M8 | 65 | 434 | GA02 - GA12 - GW12 | |
| CE.33221-R | VRTP.200-GXX2 A-16+I | 200 | 61 | 16 | 34 | 30 | 76 | 48.5 | M8 | 12 | 28 | 70 | 80 | M8 | 84 | 596 | GA02 - GA12 - GW12 | |
| CE.33321-R | VRTP.250-GXX2 A-20+I | 250 | 70 | 20 | 38 | 35 | 76 | 58 | M8 | 12 | 32 | 74 | 90 | M10 | 105 | 886 | GA02 - GA12 - GW12 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
Корпус индикатора
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Вращающаяся ручка
I.621+x из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
- VRTP-GXX2: без ручки.
- VRTP-GXX2+I: с ручкой
Исполнения: K с отверстием и пазом в соответствии с DIN 6885/1, допустимое отклонение.

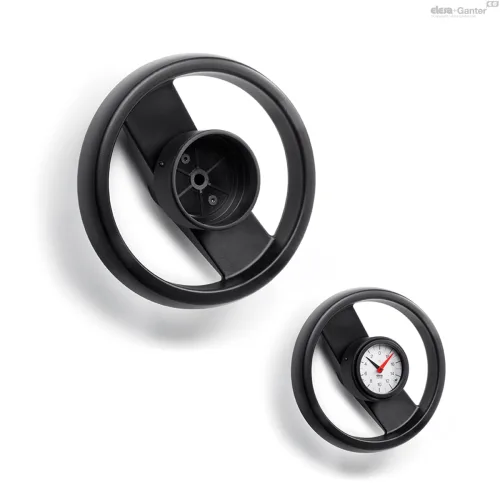

- VRTP-GXX2-K: без ручки.
- VRTP-GXX2+I-K: с вращающейся ручкой.
Общая информация
Выбор индикаторов (заказывается отдельно)
Двухспицевые маховики VRTP-XX могут использоваться с аналоговыми и цифроаналоговыми гравитационными индикаторами.
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов G.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Исполнение с ручным сбросом: считывание показаний индикатора может быть сброшено в любом положении в диапазоне расположения, так чтобы дальнейшие показания могли быть соотнесены с точкой сброса. Для сброса показаний поворачивайте корпус индикатора, пока два указателя не достигнут нулевого положения при сохранении неподвижности положения корпуса индикатора. Таким образом, соответствующее положение (фаза) между индикатором и маховиком может быть изменено применением небольшого усилия, но достаточного, чтобы избежать любого случайного смещения фазы.
