Серия VDT.

170307

VDT.100 A-10

Маховички цельнолитые

Технополимер

__logo__ELE_OD__

__logo__IF03__

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

170307 — Маховички цельнолитые

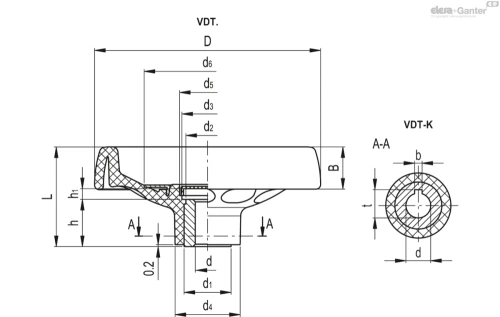

Схема VDT.

170307

Технические характеристики — Маховички цельнолитые

D: 100
dH₇: 10
L: 49
A: 22
d₁: 22
d₂: 20
d₃: 26
d₄: 32
d₅: 28
d₆: 54
t: -
b: -
h: 22
h₁: 5.5
C#[Nm]: 180
L# [J]: 21
Weight (in g): 180
Вес (г): 180

Все модели серии VDT. (8) →

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Колпачок втулки

Технополимер на основе ацетальной смолы (POM), черный цвет, матовая отделка, сборка путем плотной посадки.

Кольца

Анодированный алюминий, матовая поверхность.

(Оригинальный дизайн Elesa)

Стандартные исполнения

Втулка из воронёной стали, развёрнутое отверстие H7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

VDT.: без ручки.
VDT+I: с вращающейся ручкой I.621+x из технополимера.
VDT+IR: с откидной ручкой IR.620 из технополимера.
K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

170307-K VDT.100 A-10-K

Аксессуары по запросу

Аксессуары по запросу

Тип осевой упорной шайбы GN 184.

Общая информация

Эргономичность

Специальный дизайн обода упрощает захват и обеспечивает легкое управление маховиком.
