Цельнолитые предохранительные маховики

Дюропласт

Таблица (PDF)

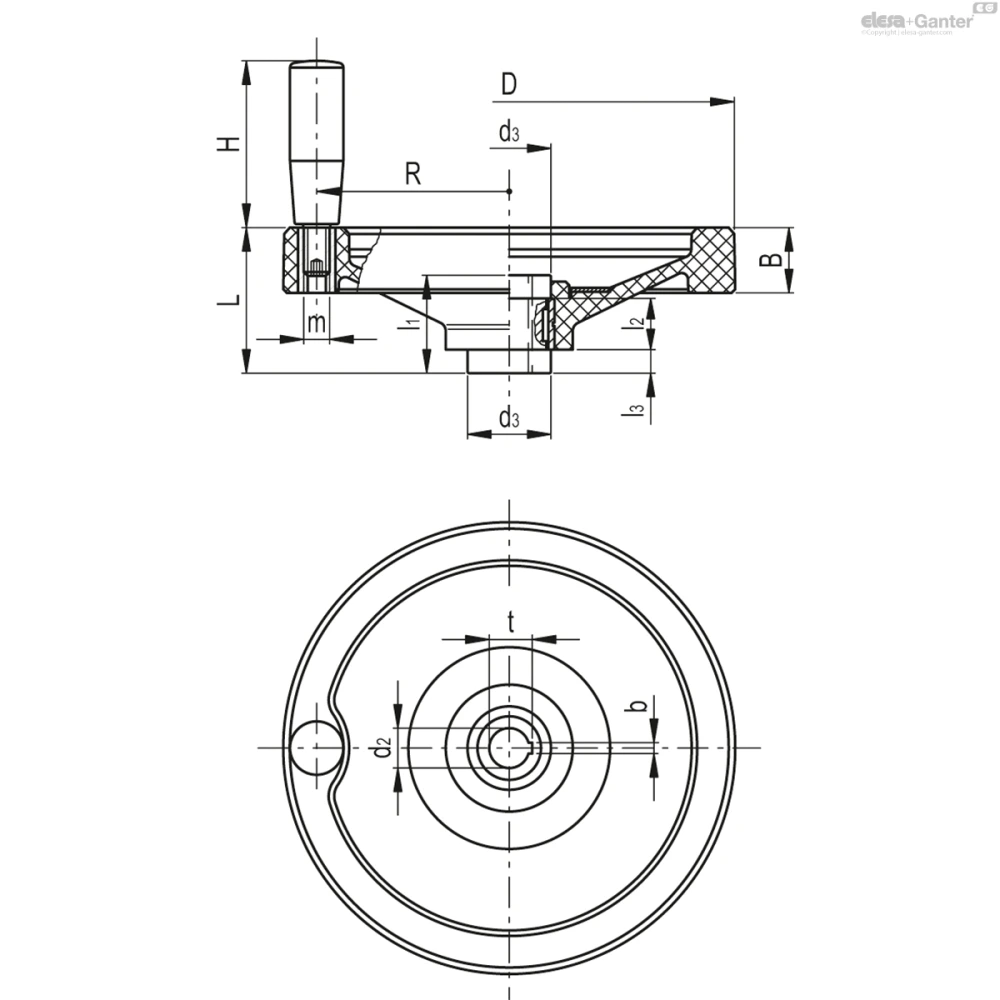

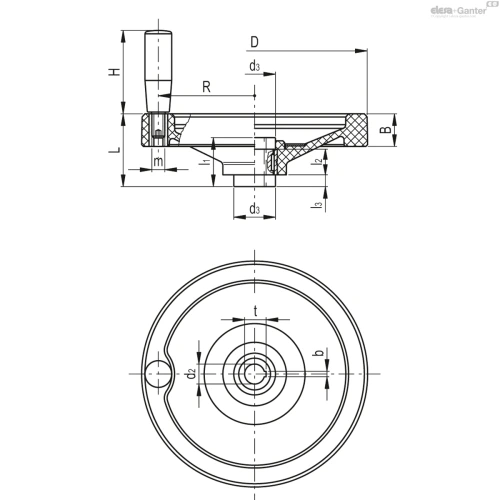

VDN.FP+I+ST — Цельнолитые предохранительные маховики

VDN.FP+I+ST

Таблица моделей — Цельнолитые предохранительные маховики

Артикул	Описание	D	d₂ H7	L	A	d₃	d₄ max	d₆	l₁	l₂ ±0.2	l₃	H	m	R	wmin	t	b	Вес (г)
73728	VDN.125 FP+I+ST12	125	12	58	28	29	17	25 -0.05	42	18	12	65	M8	50	4	13.1	4	521
73738	VDN.150 FP+I+ST14	150	14	67	30	33	21	29 -0.05	48	20	14	65	M8	62	4	15.3	5	738
73748	VDN.175 FP+I+ST14	175	14	69	32	33	21	29 -0.05	48	20	14	80	M10	72.5	4	15.3	5	918
73758	VDN.200 FP+I+ST18	200	18	72	32	39	26	35 -0.05	50	24	13	90	M10	82	4	19.7	6	1445
73778	VDN.250 FP+I+ST22	249	22	82	36	46	30	41 -0.05	54	28	13	90	M10	106	4	23.7	6	2138

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.

Кольцо

Анодированный алюминий, матовая поверхность.

(оригинальный дизайн Elesa - зарегистрированный в США патент & TM Off).

Стандартное исполнение

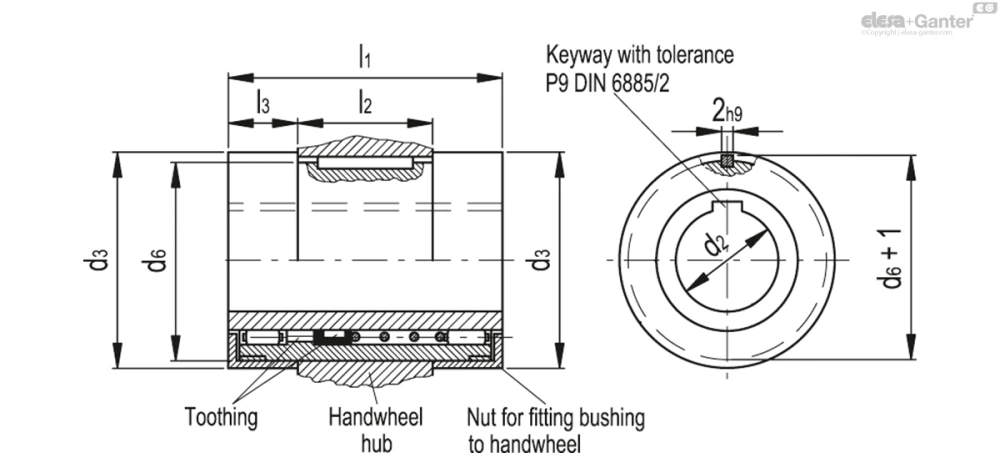

Соединительные втулки для предохранительных маховиков с конструкцией «вытягивания» GN 000.5 закаленная сталь со скользящими поверхностями, рассверленное монтажное отверстие и шпоночный паз в соответствии с DIN 6885/2допуском P9.

Вращающаяся ручка I.301+x из дюропласта.

Другие исполнения

Специальные исполнения доступны по запросу

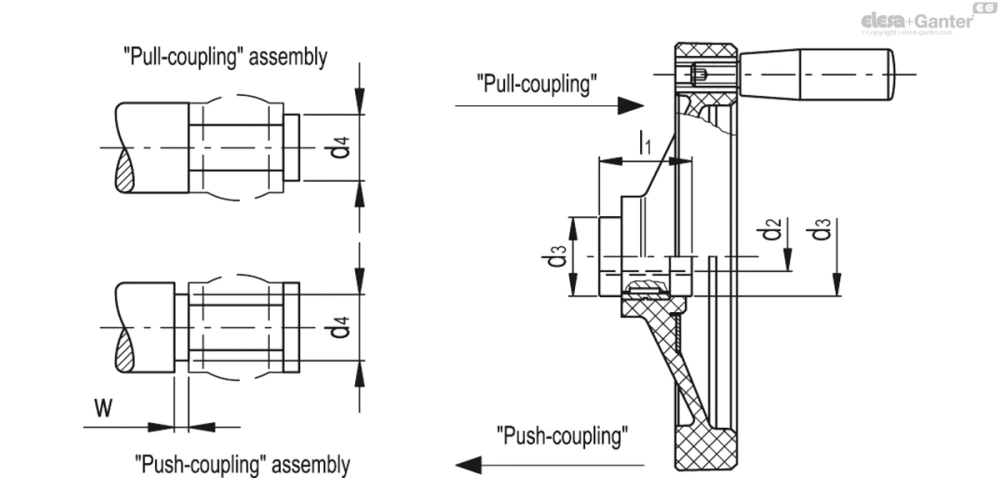

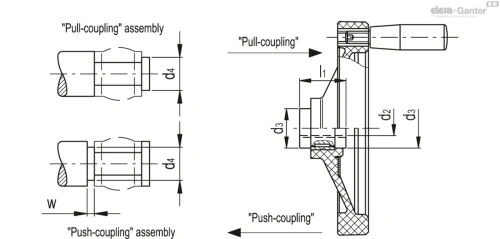

Эти маховики могут поставляться с "нажимной" втулкой. Вставив втулку наоборот, маховик работает в противоположную сторону.

Инструкции по использованию

Предохранительные маховики разработаны в соответствии с правилами техники безопасности: в случае нажатия или случайного давления в ходе работы машины маховик расцепляется и принимает исходное положение. Только оттянув (или нажав при обратном расположении втулки) маховик вдоль оси, можно привести его в зацепление с валом: два зубчатых элемента внутри втулки вставляются друг в друга для соединения маховика с валом. Маховик автоматически возвращается в исходное положение после его отпускания по завершении операции.
