Серия VCHT.
VCHT-FP-AZ-M
Лепестковые поворотные ручки
Технополимер, ступица с гладкое или резьбовое отверстие
Резьбовое отверстие
Исполнения серии VCHT.
Изображения

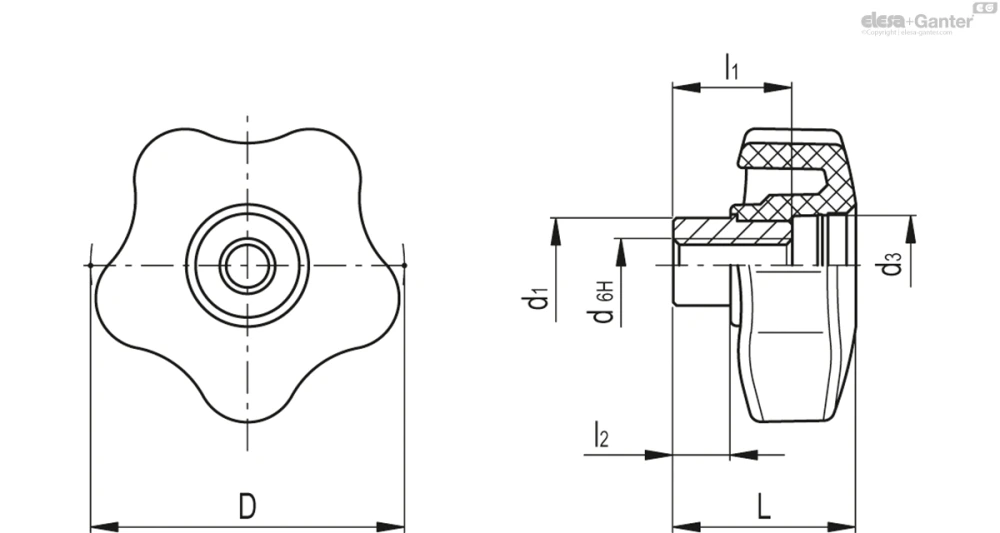

Схемы
VCHT-FP-AZ-M
Таблица моделей — Лепестковые поворотные ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 168786 | VCHT.25 FP-AZ-M4 | 25 | M4 | 19 | 10 | 8.5 | 15 | 7 | 17 | |
| 168787 | VCHT.25 FP-AZ-M5 | 25 | M5 | 19 | 10 | 8.5 | 15 | 7 | 17 | |
| 168806 | VCHT.32 FP-AZ-M5 | 32 | M5 | 22.5 | 12 | 10 | 16.5 | 8.5 | 17 | |
| 168807 | VCHT.32 FP-AZ-M6 | 32 | M6 | 22.5 | 12 | 10 | 16.5 | 8.5 | 16 | |
| 168826 | VCHT.40 FP-AZ-M6 | 40 | M6 | 27 | 14 | 12 | 20 | 10 | 30 | |
| 168827 | VCHT.40 FP-AZ-M8 | 40 | M8 | 27 | 14 | 12 | 20 | 10 | 29 | |
| 168846 | VCHT.50 FP-AZ-M8 | 50 | M8 | 30 | 18 | 15 | 20 | 10 | 46 | |
| 168847 | VCHT.50 FP-AZ-M10 | 50 | M10 | 30 | 18 | 15 | 20 | 10 | 45 | |
| 168866 | VCHT.63 FP-AZ-M10 | 63 | M10 | 35.5 | 20 | 19 | 29 | 14 | 76 | |
| 168867 | VCHT.63 FP-AZ-M12 | 63 | M12 | 35.5 | 20 | 19 | 29 | 14 | 68 | |
| 168886 | VCHT.74 FP-AZ-M12 | 74 | M12 | 39.5 | 25 | 17 | 29 | 15 | 95 | |
| 168887 | VCHT.74 FP-AZ-M16 | 74 | M16 | 39.5 | 25 | 17 | 29 | 15 | 91 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Втулка из оцинкованной стали.
- VCHT-FP-AZ: Рассверленное сквозное отверстие с посадкой H7.
- VCHT-FP-AZ-M: сквозным резьбовым отверстием.
Аксессуары
Аксессуары по запросу
CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.
Другие исполнения
По отдельному заказу возможно специальное исполнение
Маховики со втулкой из нержавеющей стали
