Серия VCHT.
VCHT-FP-AZ
Лепестковые поворотные ручки
Технополимер, ступица с гладкое или резьбовое отверстие
Отверстие без резьбы
Исполнения серии VCHT.
Изображения

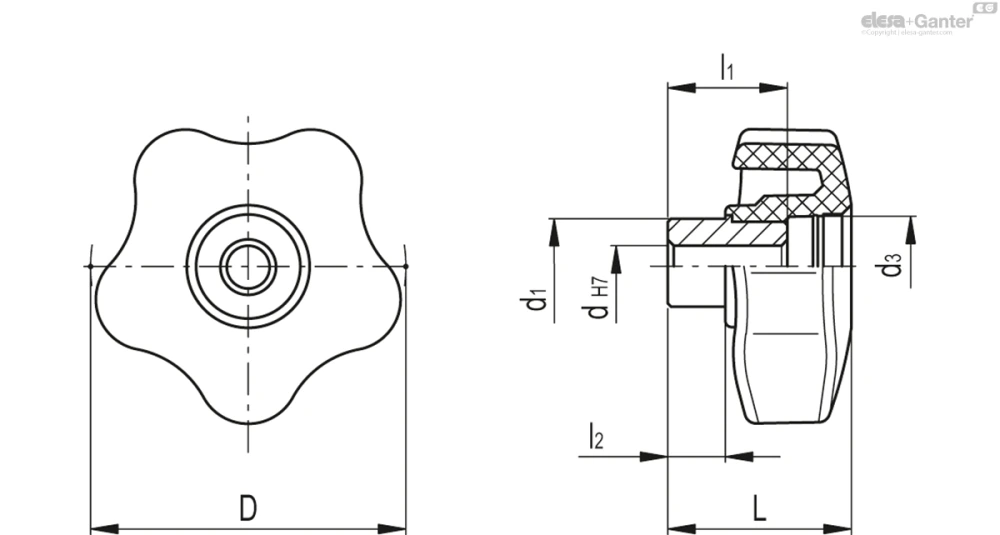

Схемы
VCHT-FP-AZ
Таблица моделей — Лепестковые поворотные ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 168781 | VCHT.25 FP-AZ-4 | 25 | 4 | 19 | 10 | 8.5 | 15 | 7 | 17 | |
| 168782 | VCHT.25 FP-AZ-5 | 25 | 5 | 19 | 10 | 8.5 | 15 | 7 | 17 | |
| 168801 | VCHT.32 FP-AZ-5 | 32 | 5 | 22.5 | 12 | 10 | 16.5 | 8.5 | 17 | |
| 168802 | VCHT.32 FP-AZ-6 | 32 | 6 | 22.5 | 12 | 10 | 16.5 | 8.5 | 16 | |
| 168821 | VCHT.40 FP-AZ-6 | 40 | 6 | 27 | 14 | 12 | 20 | 10 | 30 | |
| 168822 | VCHT.40 FP-AZ-8 | 40 | 8 | 27 | 14 | 12 | 20 | 10 | 29 | |
| 168841 | VCHT.50 FP-AZ-8 | 50 | 8 | 30 | 18 | 15 | 20 | 10 | 46 | |
| 168842 | VCHT.50 FP-AZ-10 | 50 | 10 | 30 | 18 | 15 | 20 | 10 | 45 | |
| 168861 | VCHT.63 FP-AZ-10 | 63 | 10 | 35.5 | 20 | 19 | 29 | 14 | 70 | |
| 168862 | VCHT.63 FP-AZ-12 | 63 | 12 | 35.5 | 20 | 19 | 29 | 14 | 68 | |
| 168881 | VCHT.74 FP-AZ-12 | 74 | 12 | 39.5 | 25 | 17 | 29 | 15 | 95 | |
| 168882 | VCHT.74 FP-AZ-16 | 74 | 16 | 39.5 | 25 | 17 | 29 | 15 | 91 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Втулка из оцинкованной стали.
- VCHT-FP-AZ: Рассверленное сквозное отверстие с посадкой H7.
- VCHT-FP-AZ-M: сквозным резьбовым отверстием.
Аксессуары
Аксессуары по запросу
CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.
Другие исполнения
По отдельному заказу возможно специальное исполнение
Маховики со втулкой из нержавеющей стали
