Серия VC.692
VC.692-SST-p
Цельнолитые лепестковые ручки
Технополимер, легкоочищаемые
Резьбовой стержень из нержавеющей стали
Исполнения серии VC.692
Изображения

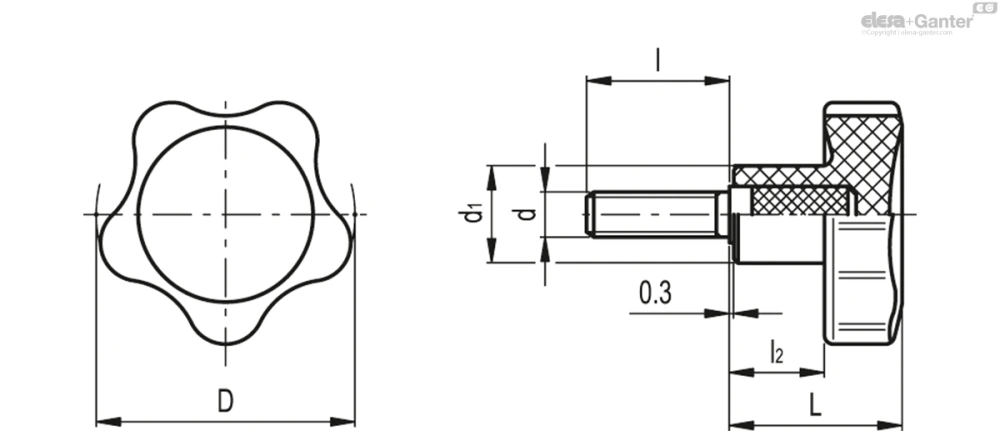

Схемы
VC.692-SST-p
Таблица моделей — Цельнолитые лепестковые ручки
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 166157 | VC.692/25 SST-p-M4x6 | 25 | M4 | 20 | 12 | 6 | 10 | 8 | |
| 166158 | VC.692/25 SST-p-M4x10 | 25 | M4 | 20 | 12 | 10 | 10 | 9 | |
| 166161 | VC.692/25-SST-p-M5x10 | 25 | M5 | 20 | 12 | 10 | 10 | 10 | |
| 166162 | VC.692/25-SST-p-M5x16 | 25 | M5 | 20 | 12 | 16 | 10 | 9 | |
| 166163 | VC.692/25-SST-p-M5x20 | 25 | M5 | 20 | 12 | 20 | 10 | 13 | |
| 166164 | VC.692/25-SST-p-M5x25 | 25 | M5 | 20 | 12 | 25 | 10 | 11 | |
| 166171 | VC.692/25 SST-p-M6x10 | 25 | M6 | 20 | 12 | 10 | 10 | 12 | |
| 166172 | VC.692/25 SST-p-M6x16 | 25 | M6 | 20 | 12 | 16 | 10 | 13 | |
| 166173 | VC.692/25 SST-p-M6x20 | 25 | M6 | 20 | 12 | 20 | 10 | 12 | |
| 166175 | VC.692/25 SST-p-M6x25 | 25 | M6 | 20 | 12 | 25 | 10 | 13 | |
| 166174 | VC.692/25 SST-p-M6x30 | 25 | M6 | 20 | 12 | 30 | 10 | 14 | |
| 166176 | VC.692/25 SST-p-M6x35 | 25 | M6 | 20 | 12 | 35 | 10 | 15 | |
| 166261 | VC.692/32 SST-p-M6x10 | 32 | M6 | 22.5 | 14 | 10 | 12.5 | 15 | |
| 166262 | VC.692/32-SST-p-M6x16 | 32 | M6 | 22.5 | 14 | 16 | 12.5 | 17 | |
| 166263 | VC.692/32-SST-p-M6x20 | 32 | M6 | 22.5 | 14 | 20 | 12.5 | 18 | |
| 166265 | VC.692/32-SST-p-M6x25 | 32 | M6 | 22.5 | 14 | 25 | 12.5 | 18 | |
| 166264 | VC.692/32-SST-p-M6x30 | 32 | M6 | 22.5 | 14 | 30 | 12.5 | 19 | |
| 166266 | VC.692/32-SST-p-M6x35 | 32 | M6 | 22.5 | 14 | 35 | 12.5 | 20 | |
| 166272 | VC.692/32-SST-p-M8x16 | 32 | M8 | 22.5 | 14 | 16 | 12.5 | 20 | |
| 166273 | VC.692/32-SST-p-M8x20 | 32 | M8 | 22.5 | 14 | 20 | 12.5 | 22 | |
| 166274 | VC.692/32-SST-p-M8x25 | 32 | M8 | 22.5 | 14 | 25 | 12.5 | 23 | |
| 166275 | VC.692/32-SST-p-M8x30 | 32 | M8 | 22.5 | 14 | 30 | 12.5 | 25 | |
| 166277 | VC.692/32-SST-p-M8x40 | 32 | M8 | 22.5 | 14 | 40 | 12.5 | 29 | |
| 166370 | VC.692/40-SST-p-M6x10 | 40 | M6 | 26 | 15 | 10 | 14 | 36 | |
| 166372 | VC.692/40 SST-p-M6x20 | 40 | M6 | 26 | 15 | 20 | 14 | 25 | |
| 166374 | VC.692/40 SST-p-M6x30 | 40 | M6 | 26 | 15 | 30 | 14 | 36 | |
| 166376 | VC.692/40 SST-p-M6x40 | 40 | M6 | 26 | 15 | 40 | 14 | 32 | |
| 166379 | VC.692/40 SST-p-M8x16 | 40 | M8 | 26 | 15 | 16 | 14 | 29 | |
| 166381 | VC.692/40-SST-p-M8x20 | 40 | M8 | 26 | 15 | 20 | 14 | 31 | |
| 166382 | VC.692/40-SST-p-M8x25 | 40 | M8 | 26 | 15 | 25 | 14 | 32 | |
| 166383 | VC.692/40-SST-p-M8x30 | 40 | M8 | 26 | 15 | 30 | 14 | 33 | |
| 166384 | VC.692/40-SST-p-M8x35 | 40 | M8 | 26 | 15 | 35 | 14 | 40 | |
| 166385 | VC.692/40-SST-p-M8x40 | 40 | M8 | 26 | 15 | 40 | 14 | 36 | |
| 166386 | VC.692/40-SST-p-M8x45 | 40 | M8 | 26 | 15 | 45 | 14 | 40 | |
| 166451 | VC.692/50-SST-p-M8x16 | 50 | M8 | 31 | 18 | 16 | 17 | 41 | |
| 166452 | VC.692/50-SST-p-M8x20 | 50 | M8 | 31 | 18 | 20 | 17 | 53 | |
| 166453 | VC.692/50-SST-p-M8x25 | 50 | M8 | 31 | 18 | 25 | 17 | 53 | |
| 166454 | VC.692/50-SST-p-M8x30 | 50 | M8 | 31 | 18 | 30 | 17 | 53 | |
| 166455 | VC.692/50-SST-p-M8x35 | 50 | M8 | 31 | 18 | 35 | 17 | 51 | |
| 166456 | VC.692/50-SST-p-M8x40 | 50 | M8 | 31 | 18 | 40 | 17 | 53 | |
| 166457 | VC.692/50-SST-p-M8x50 | 50 | M8 | 31 | 18 | 50 | 17 | 55 | |
| 166491 | VC.692/50-SST-p-M10x20 | 50 | M10 | 31 | 18 | 20 | 17 | 53 | |
| 166492 | VC.692/50-SST-p-M10x25 | 50 | M10 | 31 | 18 | 25 | 17 | 58 | |
| 166493 | VC.692/50-SST-p-M10x30 | 50 | M10 | 31 | 18 | 30 | 17 | 58 | |
| 166495 | VC.692/50-SST-p-M10x40 | 50 | M10 | 31 | 18 | 40 | 17 | 62 | |
| 166497 | VC.692/50-SST-p-M10x45 | 50 | M10 | 31 | 18 | 45 | 17 | 70 | |
| 166496 | VC.692/50-SST-p-M10x50 | 50 | M10 | 31 | 18 | 50 | 17 | 67 | |
| 166498 | VC.692/50-SST-p-M10x55 | 50 | M10 | 31 | 18 | 55 | 17 | 69 | |
| 166562 | VC.692/60-SST-p-M10x20 | 60 | M10 | 36.5 | 21 | 20 | 21 | 91 | |
| 166564 | VC.692/60-SST-p-M10x30 | 60 | M10 | 36.5 | 21 | 30 | 21 | 91 | |
| 166566 | VC.692/60-SST-p-M10x40 | 60 | M10 | 36.5 | 21 | 40 | 21 | 85 | |
| 166568 | VC.692/60-SST-p-M10x50 | 60 | M10 | 36.5 | 21 | 50 | 21 | 91 | |
| 166591 | VC.692/60-SST-p-M12x30 | 60 | M12 | 36.5 | 21 | 30 | 21 | 103 | |
| 166593 | VC.692/60-SST-p-M12x40 | 60 | M12 | 36.5 | 21 | 40 | 21 | 111 | |
| 166595 | VC.692/60-SST-p-M12x50 | 60 | M12 | 36.5 | 21 | 50 | 21 | 118 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
- VC.692-B:втулка из латуни с глухим резьбовым отверстием.
- VC.692-SST: втулка из нержавеющей стали AISI 303, глухое резьбовое отверстие.
- VC.692-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
- VC.692-SST-p: шпилька из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Эксклюзивная форма ручки с пятью лепестками без углублений (оригинальный дизайн компании ELESA) обеспечивает надежный захват и предотвращает скапливание загрязнений.
Втулка из нержавеющей стали AISI 303 предназначена для применения в условиях, где требуются устойчивые к коррозии материалы.
