Серия VC.692

VC.692-p

Цельнолитые лепестковые ручки

Технополимер, легкоочищаемые

Резьбовая шпилька из оцинкованной стали

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VC.692

VC.692-B

VC.692-B

Цельнолитые лепестковые ручки

Технополимер, легкоочищаемые
VC.692-SST

VC.692-SST

Цельнолитые лепестковые ручки

Технополимер, легкоочищаемые
VC.692-SST-p

VC.692-SST-p

Цельнолитые лепестковые ручки

Технополимер, легкоочищаемые
VC.692-p

VC.692-p

Цельнолитые лепестковые ручки

Технополимер, легкоочищаемые

Изображения

VC.692-p — Цельнолитые лепестковые ручки

Схемы

Схема VC.692-p

VC.692-p

Таблица моделей — Цельнолитые лепестковые ручки

Артикул Описание
Вес (г) В корзину
166131 VC.692/25 p-M4x6 25 M4 20 12 6 10 8
166132 VC.692/25 p-M4x10 25 M4 20 12 10 10 9
166141 VC.692/25 p-M5x10 25 M5 20 12 10 10 8
166142 VC.692/25 p-M5x16 25 M5 20 12 16 10 10
166143 VC.692/25 p-M5x20 25 M5 20 12 20 10 10
166144 VC.692/25 p-M5x25 25 M5 20 12 25 10 25
166145 VC.692/25 p-M5x30 25 M5 20 12 30 10 12
166151 VC.692/25 p-M6x10 25 M6 20 12 10 10 10
166152 VC.692/25 p-M6x16 25 M6 20 12 16 10 11
166153 VC.692/25 p-M6x20 25 M6 20 12 20 10 14
166154 VC.692/25 p-M6x25 25 M6 20 12 25 10 15
166155 VC.692/25 p-M6x30 25 M6 20 12 30 10 25
166156 VC.692/25 p-M6x35 25 M6 20 12 35 10 25
166241 VC.692/32 p-M6x10 32 M6 22.5 14 10 12.5 15
166242 VC.692/32 p-M6x16 32 M6 22.5 14 16 12.5 17
166243 VC.692/32 p-M6x20 32 M6 22.5 14 20 12.5 18
166244 VC.692/32 p-M6x25 32 M6 22.5 14 25 12.5 20
166245 VC.692/32 p-M6x30 32 M6 22.5 14 30 12.5 19
166246 VC.692/32 p-M6x35 32 M6 22.5 14 35 12.5 20
166247 VC.692/32 p-M6x40 32 M6 22.5 14 40 12.5 20
166248 VC.692/32 p-M6x45 32 M6 22.5 14 45 12.5 22
166251 VC.692/32 p-M6x60 32 M6 22.5 14 60 12.5 29
166252 VC.692/32 p-M8x16 32 M8 22.5 14 16 12.5 21
166253 VC.692/32 p-M8x20 32 M8 22.5 14 20 12.5 22
166254 VC.692/32 p-M8x25 32 M8 22.5 14 25 12.5 23
166255 VC.692/32 p-M8x30 32 M8 22.5 14 30 12.5 17
166256 VC.692/32 p-M8x35 32 M8 22.5 14 35 12.5 26
166350 VC.692/40 p-M6x10 40 M6 26 15 10 14 23
166351 VC.692/40 p-M6x16 40 M6 26 15 16 14 24
166352 VC.692/40 p-M6x20 40 M6 26 15 20 14 36
166353 VC.692/40 p-M6x25 40 M6 26 15 25 14 25
166354 VC.692/40 p-M6x30 40 M6 26 15 30 14 36
166356 VC.692/40 p-M6x40 40 M6 26 15 40 14 28
166361 VC.692/40 p-M8x16 40 M8 26 15 16 14 28
166362 VC.692/40 p-M8x20 40 M8 26 15 20 14 32
166363 VC.692/40 p-M8x25 40 M8 26 15 25 14 31
166364 VC.692/40 p-M8x30 40 M8 26 15 30 14 33
166365 VC.692/40 p-M8x35 40 M8 26 15 35 14 34
166366 VC.692/40 p-M8x40 40 M8 26 15 40 14 36
166367 VC.692/40 p-M8x50 40 M8 26 15 50 14 39
166360 VC.692/40 p-M8x55 40 M8 26 15 55 14 40
166368 VC.692/40 p-M8x60 40 M8 26 15 60 14 42
166369 VC.692/40 p-M8x70 40 M8 26 15 70 14 45
166431 VC.692/50 p-M8x16 50 M8 31 18 16 17 53
166432 VC.692/50 p-M8x20 50 M8 31 18 20 17 45
166433 VC.692/50 p-M8x25 50 M8 31 18 25 17 49
166434 VC.692/50 p-M8x30 50 M8 31 18 30 17 49
166436 VC.692/50 p-M8x40 50 M8 31 18 40 17 56
166437 VC.692/50 p-M8x45 50 M8 31 18 45 17 53
166438 VC.692/50 p-M8x50 50 M8 31 18 50 17 54
166439 VC.692/50 p-M8x60 50 M8 31 18 60 17 53
166480 VC.692/50 p-M10x16 50 M10 31 18 16 17 53
166481 VC.692/50 p-M10x20 50 M10 31 18 20 17 52
166482 VC.692/50 p-M10x25 50 M10 31 18 25 17 59
166483 VC.692/50 p-M10x30 50 M10 31 18 30 17 62
166484 VC.692/50 p-M10x35 50 M10 31 18 35 17 62
166485 VC.692/50 p-M10x40 50 M10 31 18 40 17 62
166486 VC.692/50 p-M10x45 50 M10 31 18 45 17 63
166488 VC.692/50 p-M10x55 50 M10 31 18 55 17 72
166532 VC.692/60 p-M10x20 60 M10 36.5 21 20 21 77
166533 VC.692/60 p-M10x25 60 M10 36.5 21 25 21 91
166534 VC.692/60 p-M10x30 60 M10 36.5 21 30 21 91
166536 VC.692/60 p-M10x40 60 M10 36.5 21 40 21 91
166538 VC.692/60 p-M10x50 60 M10 36.5 21 50 21 89
166569 VC.692/60 p-M12x20 60 M12 36.5 21 20 21 73
166570 VC.692/60 p-M12x25 60 M12 36.5 21 25 21 83
166571 VC.692/60 p-M12x30 60 M12 36.5 21 30 21 90
166572 VC.692/60 p-M12x35 60 M12 36.5 21 35 21 106
166573 VC.692/60 p-M12x40 60 M12 36.5 21 40 21 95
166575 VC.692/60 p-M12x50 60 M12 36.5 21 50 21 105
166576 VC.692/60 p-M12x60 60 M12 36.5 21 60 21 91
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

  • VC.692-B:втулка из латуни с глухим резьбовым отверстием.
  • VC.692-SST: втулка из нержавеющей стали AISI 303, глухое резьбовое отверстие.
  • VC.692-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • VC.692-SST-p: шпилька из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Эксклюзивная форма ручки с пятью лепестками без углублений (оригинальный дизайн компании ELESA) обеспечивает надежный захват и предотвращает скапливание загрязнений.

Втулка из нержавеющей стали AISI 303 предназначена для применения в условиях, где требуются устойчивые к коррозии материалы.

Вопрос о продукции

Спросите о серии VC.692-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

VC.692-p — Цельнолитые лепестковые ручки

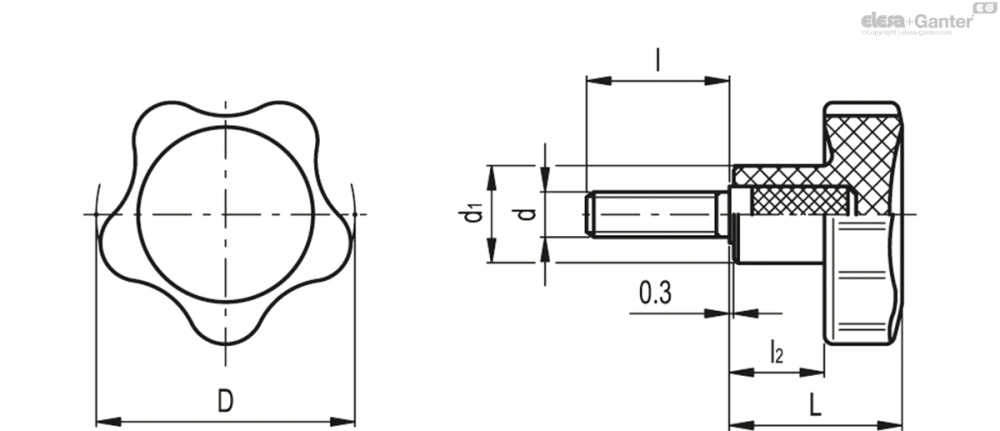

Чертёж VC.692-p
