Серия SRD.913

SRD.913-TX

Установочные винты

С гнездом для шестигранной головки или шестиконечным гнездом Torx, технополимер

Шестиконечное гнездо Torx

Таблица (PDF)

Исполнения серии SRD.913

SRD.913-EH

Установочные винты

С гнездом для шестигранной головки или шестиконечным гнездом Torx, технополимер

SRD.913-TX

Установочные винты

С гнездом для шестигранной головки или шестиконечным гнездом Torx, технополимер

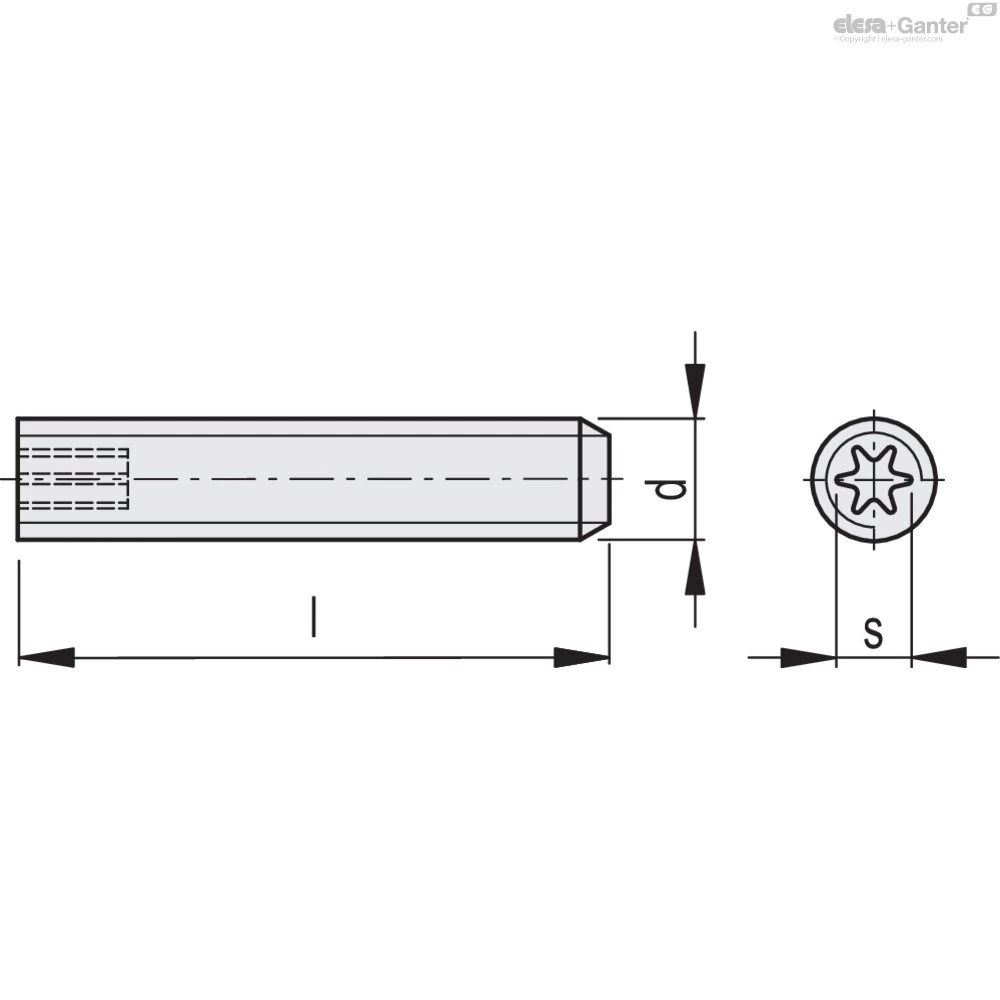

SRD.913-TX

Таблица моделей — Установочные винты

Артикул	Описание	d	l	s	Max. tightening torque[Nm]	Вес (г)
504902	SRD.913-M4X10-TP-N-TX	M4	10	8	0.15	1
504904	SRD.913-M4X16-TP-N-TX	M4	16	8	0.15	1
504906	SRD.913-M4X20-TP-N-TX	M4	20	8	0.15	1
504908	SRD.913-M4X25-TP-N-TX	M4	25	8	0.15	1.5
504912	SRD.913-M5X16-TP-N-TX	M5	16	10	0.25	1
504914	SRD.913-M5X20-TP-N-TX	M5	20	10	0.25	1.5
504916	SRD.913-M5X25-TP-N-TX	M5	25	10	0.25	3.5
504918	SRD.913-M5X30-TP-N-TX	M5	30	10	0.25	1.5
504920	SRD.913-M5X40-TP-N-TX	M5	40	10	0.25	2.3
504922	SRD.913-M5X50-TP-N-TX	M5	50	10	0.25	3
504932	SRD.913-M6X16-TP-N-TX	M6	16	15	0.5	1.5
504934	SRD.913-M6X20-TP-N-TX	M6	20	15	0.5	2
504936	SRD.913-M6X25-TP-N-TX	M6	25	15	0.5	2.5
504938	SRD.913-M6X30-TP-N-TX	M6	30	15	0.5	2.5
504940	SRD.913-M6X40-TP-N-TX	M6	40	15	0.5	3.5
504942	SRD.913-M6X50-TP-N-TX	M6	50	15	0.5	4
504952	SRD.913-M8X20-TP-N-TX	M8	20	25	1.9	3
504954	SRD.913-M8X25-TP-N-TX	M8	25	25	1.9	3.5
504956	SRD.913-M8X30-TP-N-TX	M8	30	25	1.9	3.5
504958	SRD.913-M8X40-TP-N-TX	M8	40	25	1.9	5
504960	SRD.913-M8X50-TP-N-TX	M8	50	25	1.9	6
504972	SRD.913-M10X20-TP-N-TX	M10	20	30	3	5
504974	SRD.913-M10X25-TP-N-TX	M10	25	30	3	5.5
504976	SRD.913-M10X30-TP-N-TX	M10	30	30	3	6.5
504978	SRD.913-M10X40-TP-N-TX	M10	40	30	3	8
504980	SRD.913-M10X50-TP-N-TX	M10	50	30	3	9.5
504992	SRD.913-M12X20-TP-N-TX	M12	20	40	4.7	7
504994	SRD.913-M12X30-TP-N-TX	M12	30	40	4.7	8.5
504996	SRD.913-M12X40-TP-N-TX	M12	40	40	4.7	10.5
504998	SRD.913-M12X50-TP-N-TX	M12	50	40	4.7	12

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), натуральный цвет.

Стандартные исполнения

SRD.913-EH: с гнездом для шестигранной головки.

SRD.913-TX: с шестиконечным гнездом Torx.

Общая информация

Особенности и области применения

Винт по форме и размеру аналогичен винту, указанному в стандарте DIN 913 или ISO 4026.

Поскольку у него нет головки, его можно полностью вставить в отверстие.

Он изготовлен полностью из изоляционного материала, устойчивого к коррозии и химическим веществам. Он подходит для применений, где требуется как зажим, так и регулировка детали, особенно в машиностроительной отрасли.

Он также позволяет использовать крепление с плотной посадкой.

Изделие прошло испытания на механические и размерные характеристики. Незначительные цветовые вариации являются совершенно нормальными и не влияют на качество изделия.
